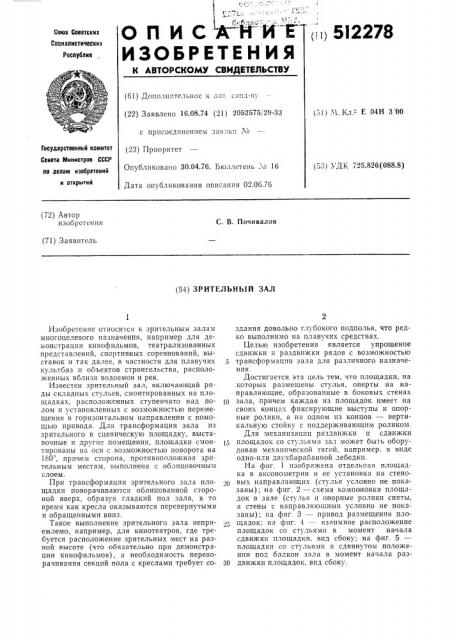

On WCÛ ÈÅ.

ИЗОБРЕТЕН ИЯ (1ц 5I2278

Свез Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт саид-ву (22) Заявлено 16.08.74 (21) 2052575/29-33 (51) М. Кл. - Е 04Н 3, 00 с присоединением заявки К2

Государственный комитет

Совета Миннстров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.04.76. Бюллетень . м 16

Дата опубликования описания 02.06.76 (53 ) УДК 725.826(088.8) (72) Автор изобретения

С. В. Почивалов (71) Заявитель (54) ЗРИТЕЛЬНЫЙ ЗАЛ

Изобретение относится к зрительным залам многоцелевого назначения, например для демонстрации кинофильмов, театрализованных представлений, спортивных соревнований, выставок и так далее, в частности для плавучих культбаз и объектов строительства, расположенных вблизи водоемов и рек.

Известен зрительный зал, включающий ряды складных стульев, смонтированных на площадках, расположенных ступенчато над полом и установленных с возможностью перемещения в горизонтальном направлении с помощью привода. Для трансформации зала из зрительного в сценическую площадку, выставочные и другие помещения, площадки смонтированы на оси с возможностью поворота на

180, причем сторона, противоположная зрительным местам. выполнена с облицовочным слоем.

При трансформации зрительного зала площадки поворачиваются облицованной стороной вверх, образуя гладкий пол зала, в то время как кресла оказываются перевернутыми и обращенными вниз.

Такое выполнение зрительного зала неприемлемо, например, для кинотеатров, где требуется расположение зрительных мест на разной высоте (что обязательно при демонстрации кинофильмов), а необходимость переворачивания секций пола с креслами требует создания довольно глубокого подполья, что редко выполнимо на плавучих средствах.

Целью изобретения является упрощение сдвижки и раздвижки рядов с возможностью

5 трансформации зала для различного назначения.

Достигается эта цель тем, что площадки, на которых размещены стулья, оперты на направляющие, образованные в боковых стенах

10 зала, причем каждая из площадок имеет на своих концах фиксирующие выступы и опорные ролики, а на одном из концов — вертикальную стойку с поддерживающим роликом.

Для механизации раздвижки и сдвижки

15 площадок со стульями зал может быть оборудован механической тягой, например. в виде одно-или двухбарабанной лебедки.

На фиг. 1 изображена отдельная площадка в аксонометрии и ее установка на стеновых направляющих (стулья условно не показаны); на фиг. 2 — схема компоновки площадок в зале (стулья и опорные ролики сняты, а стены с направляющими условно не показаны); на фиг. 3 — привод размещения пло25 щадок; на фиг. 4 — взаимное расположение площадок со стульями в момент начала сдвижки площадки, вид сбоку; на фиг. 5— площадки со стульями в сдвинутом положении под балкон зала в момент начала разЗО движки площадок, вид сбоку.

512278

Каждая площадка состоит из платформы 1 со стойкой 2 с направленными вниз задним 3 и передним 4 выступами с опорными роликами 5 и поддерживающими роликами б.

Своими опорными роликами 5 площадки опираются на направляющие 7, выполненные в стенах зала.

Первая площадка снабжена петлями 8 (впереди) и 9 (сзади) для крепления тяговых канатов соответственно 10 и 11.

На площадках закреплены ряды складных стульев 12 для зрителей, снабженных откидными спинками 13 и сиденьями 14.

Опираясь роликами 5 на стеновые направляющие 7, поддерживаемые роликами 6, в раздвинутом положении площадки образуют ступенчатый пол над стационарным горизонтальным полом 15 зала (см. фиг. 2 и 3).

Механизм перемещения площадок выполнен в виде двухбарабанной лебедки с барабанами 16 и 17 и мотором-редуктором 18 и располагается за задней стеной зала 19.

Для раздвижки площадок канат 10 проводится вокруг роликов 20 и 21, расположенных в передней части зала, например под сценой.

В сдвинутом положении площадки размещаются в задней части зала, например под балконом 22.

Из сдвинутого положения (фиг. 5) площадки раздвигаются лебедкой за канаты 10, концы которых крепятся за петли 8 и через мертвые ролики 20, 21 тянут вперед первую площадку. При этом площадки перемещаются на роликах 5 по направляющим 7 в стенах зала. Выйдя из-под второй площадки, первая площадка своим поддерживающим роликом 6 захватывает вторую площадку за передний выступ 4 и увлекает за собой.

Так продолжается до полной раздвижки площадок до положения, изображенного на фиг. 2 и 3.

Затем Выкл1очается двигатель 18, барабаны

16 и 17 стопорятся, площадки фиксируются в направляющих, канаты 10 снимаются с петель 8 и убираются в ниши около роликов 20, 5 а спинки 13 стульев 12 поднимаются. Зал превращается в зрительный для демонстрации кинофильмов или для сценических представлений.

При обратной трансформации зала (фиг.

)!1 4) двигатель 18 лебедки включается в обратном направлении, первая площадка за канат

11 тянется назад, спинки 13 стульев 12 выступами 4 каждой следующей площадки опрокидываются вперед, первая п.1ощадка "ai ".,тыва15 ется под вторую и роликом 6 за выступ 3 увлекает за собой вторую площадку и т. д.

В сдвинутом положеии11 площадки распо ioжены под балконом 22 и могут быть закрыты

ОТ Зала, НВПРИМЕР, iii I OPКОЙ IIЛ11 Р аЗДВИжн011 стенкой.

В собранном положении II;Ioiiiадки фиксируются в направляющих, а бараоаиы 16 и 17 стопорятся.

Формула изобретения

Зрительный зал, Включающий ряды складных стульев, смонтированных на площадка расположенных ступенчато над полом и устанОВленных с Возмож!Iость О псрех!сщени11 В ГОризонтальном направлении с помощью привода, о тл и ч а ю щи и с я тем, ITo, с целью уп35 poEEIBHIEB сдВижки и раздвижки рядов, пло щадки оперты на направляющие. образованные в боковых степах зала, причем каждая из площадок имеет на своих концах фиксирующие выступы и опорные ролики, а на од4О ном из концов вертикальную стойку с поддерживающим роликом.

512273

Составитель !О. Ситников

Тскред М. Семенов

Редактор Е. Дайн

Корректор М, .Чалкина

Типография, пр. Сапунова, 2

Закaç 1475 14 Изд. М !305 Тираж 882 11олппсное

Ц1-!ИИПИ Государственного комитета Совета Министров ГГГР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4.5
