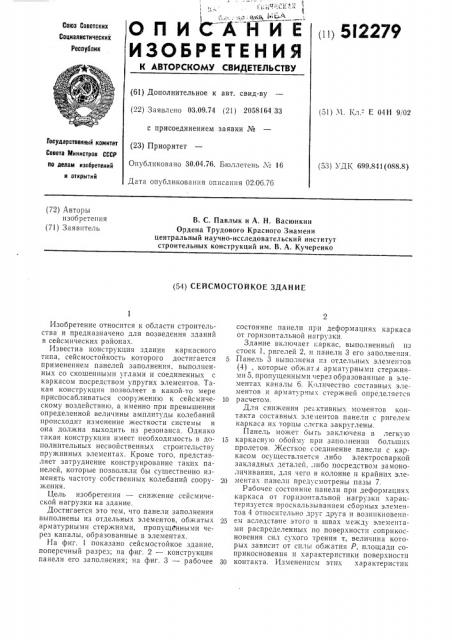

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Il l1 5I2279

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03.09.74 (21) 2058164 33 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.76. Бюллетень М 16

Дата опублико вания описания 02.06.76 (51) l1. Кл. - Е 04Н 9/02

Государственный комитет

Совета Министров СССР (53) ДК 699.841(088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. С. Павлык и А. Н. Васюнкин

Ордена Трудового Красного Знамени центральный научно-исследовательский институт строительных конструкций им. В. А. Кучеренко (54) СЕЙСМОСТОЙКОЕ ЗДАНИЕ

Изобретение относится к области строительства и предназначено для возведения зданий в сейсмических районах.

Известна конструкция здания каркасного типа, сейсмостойкость которого достигается применением панелей заполнения, выполненных со скошенными углами и соединенных с каркасом посредством упругих элементов. Такая конструкция позволяет в какой-то мере приспосабливаться сооружению к сейсмическому воздействию, а именно при превышении определенной величины амплитуды колебаний происходит изменение жесткости системы и она должна выходить из резонанса. Однако такая конструкция имеет необходимость в дополнительных несвойственных строительству пружинных элементах. Кроме того, представляет затруднение конструирование таких панелей, которые позволяли бы существенно изменять частоту собственных колебаний coop) жения.

Цель изобретения — снижение сейсмической нагрузки на здание.

Достигается это тем, что панели заполнения выполнены из отдельных элементов, обжатых арматурными стержнями, пропущенными через каналы, образованные в элементах.

На фиг. 1 показано сейсмостойкое здание, поперечный разрез; на фиг. 2 — конструкция панели его заполнения; на фиг. 3 — рабочее состояние панели при деформациях каркаса от горизонтальной нагрузки.

Здание включаег каркас, выполненный пз стоек 1, ригелей 2, и панели 3 его заполнения.

5 Панель 3 выполнена из отде ll>Hblx элементов (4), которые обжат. арматурными стержнями5, пропущенными через образованные в элементах каналы 6. Количество составных элементов и арматурных стержней определяется

10 расчетом.

Для снижения ре,ктивных моментов контакта cocTBBHblx зле leHTQB панели с ригелем каркаса их торцы слегка закруг.7ены.

Панель может быгь заключена в легкую

15 каркасную обойму при заполнении бо7bllIIIx пролетов. жесткое соединение панели с каркасом осуществляется либо электросваркой закладных деталей, либо посредством замоноличивания, для чего в колонне и крайних эле20 ментах панели предусмотрены пазы 7.

Рабочее состояние панели при деформациях каркаса от горизонтальной нагрузки характеризуется проскальзыванием сборных элементов 4 относительно друг друга и возникновеHII25 ем вследст!вие этого в швах между элементами распределенных по поверхностп соприкосновения сил сухого трения т, величина которых зависит от силы обжатия Р, площади соприкосновения и характеристики поверхности

30 контакта. Изменением этих характеристик

512279 риз,5

Соегаеител1, В. Меламед

Техред M. Семенов

Корректор M. Малкина

Редактор Т. Пилипенко

Заказ 1212, 8 Изд. ¹ 1305 Тпразк 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 715,-35, Раушская наб., д. 4(5

Типографии, пр. Сапунова, 2 можно существенно из:51ен51т1 параметры панели заполненп51 и тем самым придават5 сооруженио в целом вь1годные динамические ка чества.

Основное преимущество предлагаемой конструкции состоит в том, что она позволяет существенно снижать сейсмическую нагрузку па здание. Так, например, в зависимости от поверхности соприкосновения составных элементов панели и степени обжатия швов между ними коэффпциент поглощения энергии 515 для здания такой констр5, кцин может В 3—

4 раза превышать величину 4, свойственну1о

Elçâcñò11ü1 5I ко11cTp vц1151.51 каркасных здаHий.

3то 03513i13cT, ITo !3 2 — 3 Р 1за снижаетс5т вел111ини реакции такого сооружения, т. е. расчетна51 сеесмнческ351 нагр 1 зка.

Формула изобретения

Сейсмостойкое здание, включающее каркас и панели заполнения. от л и ч а 1о щ ее с я тем, что, с целью снижения сейсмической нагрузки

10 на здание, панели заполнения выполнены из отдельных элементов, обжатых арматурными стержнями, пропущенными через каналы, образованные в элементах.
