Реферат

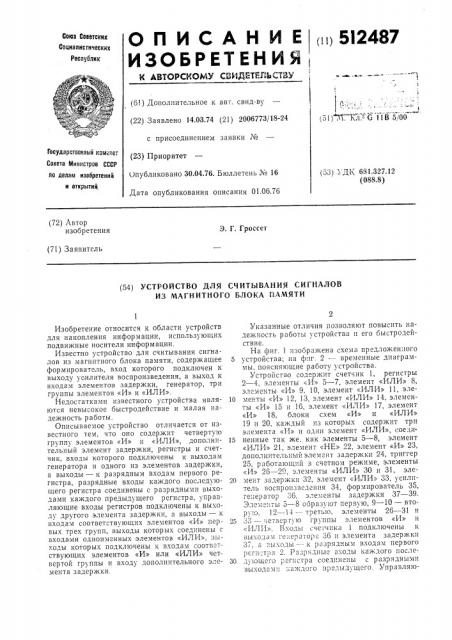

О п И С А Н И Е 111) 5I2487

ИЗОБРЕТЕНИЯ

Союз Соеетснил

Социалистических

Республик

К АВТОРСИОМУ СЗИДЕТЕЛЬС1ВЪ ! (61) Дополнительное к авт. свид-ву (22) Заявлено 14.03.74 (21) 2006773/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.76. Бюллетень № 16

Дата опубликования описания 01.06.76 (51) 1. Кл.-" G 11В 5 00

Государственный иж.тет

Совета Министров СССР (53) УД1, 681.327.12 (088.8) ло лелам изобретений и открытий, (72) Автор изобретения

3. Г. Гроссет (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СЧ ИТЫВАН ИЯ СИГНАЛОВ

ИЗ МАГНИТНОГО БЛОКА ИАМЯТИ

Изобретение относится к области устройств для накопления информации, использующих подвижные носители информации.

Известно устройство для считывания сигналов из магнитного блока памяти, содержащее формирователь, вход которого подключен к выходу усилителя воспроизведения, а выход к входам элементов задержки, генератор, три группы элементов «И» и «ИЛИ».

Недостатками известного устройства являются невысокое быстродействие и малая надежность работы.

Описываемое устройство отличается от известного тем, что оно содержит четвертую группу элементов «И» и «ИЛИ», дополнительный элемент задержки, регистры и счетчик, входы которого подключены к выходам генератора и одного из элементов задержки, а выходы — к разрядным входам первого регистра, разрядные входы каждого последующего регистра соединены с разрядными выходами каждого предыдущего регистра, управляющие входы регистров подключены к выходу другого элемента задержки, а выходы — к входам соответствующих элементов «И» первых трех групп, выходы которых соединены с входами одноименных элементов «ИЛИ», вь:ходы которых подключены к входам соответствующих элементов «И» или «ИЛИ» четвертой "p)ппы и входу дополнительного элемента задержки.

Указанные отличия позволяют повысить надежность работы устройства и его быстродействие.

На фиг. 1 нзооражена схема предложенного

5 устройства; на фпг. 2 — временные диаграммы, поясняющие работу устройства.

Устройство содержит счетчик 1, регистры

2 — 4, элементы «И» 5 — 7, элемент «ИЛИ» 8, элементы «И» 9, 10, элемент «ИЛИ» 11, эле10 менты «И» 12, 13, элемент «ИЛИ» 14, элементы «И» 15 и 16, элемент «ИЛИ» 17, элемент

«И» 18, блоки схем «И» и «ИЛИ»

19 и 20, каждый из которых содержит три элемента «И» и один элемент «ИЛИ», соеди.

15 ненные так же. как элементы 5 — 8, элемент

«ИЛИ» 21, элемент «НЕ» 22, элемент «И» 23, дополнительный элемент задержки 24, триггер

25, работающп(1 в счетном режиме, элементы

«И» 26 — 29 элементы «ИЛИ» 30 и 31, эле20 мент задержки 32, элемент «ИЛИ» 33, усилитель воспроиззедгния 34, формирователь 35, ге:;ератор 36, элементы задержки 37 — 39.

Злсм:=IIòû 5 — 8 ооразуют первую, 9 — 10 — вторую. 12 — 14 — третью, элементы 26 — 31 и

25 33 — 1етверту1о группы элементов «И» и

«ИЛИ». Входы счетчика 1 подключены и вь1ходам 1 е,1ератор а 6 и элемента задержки

37. а выходы — — к разрядчым входам первого рог;1 трз 2. PàçðI:дные входы каждого после30 ду1ощего регистра соединены с разрядными выхода ми каждого предыдущего, Управляю512487 щие входы регистров 2 — 4 подключены к выходу элемента задержки 38, а выходы к входам соответствующих элементов «И» первых трех групп, выходы которых соединены с входами одноименных элементов «ИЛИ» 8, 11 и 14, выходы которых подключены соответственно к входам элементов «ИЛИ» 30 и 31, элементов «И» 28 и 29 и дополнительного элемента задержки 24 и элементов «И» 26—

27. Остальные связи элементов устройства показаны на фиг. 1.

На фиг. 2 показаны импульсы 40 на стробирующих входах элементов «И» 5 — 10, 12, 13, 18 и 23; импульсы 41 — 43 соответственно на выходах элементов «ИЛИ» 11, 14, 8; импульсы 44 — 46 соответственно на выходах элементов «И» 28, 27, 26; импульсы 47, 48 на выходах элементов «ИЛИ» 30 и 33 соответственно.

Из анализа воспроизводимого продифференцированного сигнала (на фиг. 1 и 2 не показан) следует, что наибольшим искажениям подвергаются полуволны сигнала, значительно отличающиеся по длительности от соседних полуволн. Результаты измерения длительностей полуволн сигнала позволяют заключить: если длительность полуволны равна или более 35 относительных единиц (40 относительных единиц, например, равно 0,5 мсек), то имеем дело с полуволной 2Т (где Т вЂ” период непрерывной последовательности нулевой информации), если длительность 24 единицы и менее — полуволна Т, если длительность

31 — 33 единиц — полуволна 1,5Т; если 26 — 29 единиц, то 1,5Т или Т в зависимости от длительностей соседних полуволн. Если длительность составляет 26 — 29 единиц, а длительность соседней полуволны 2Т, то это полуволна Т, если длительность 26 — 29 единиц, а длительность соседних полуволн Т или 1,5Т (не 2Т), то это полуволна 1,5Т.

При рассмотрении работы предложенного устройства следует учитывать, что импульсы

40, изображенные на фиг. 2, формируют импульсы выделяемой информации, соответствующие предыдущему перепаду. воспроизводимого сигнала.

Устройство работает следующим образом.

На счетный вход 49 счетчика 1 подают импульсы, частота которых много больше частоты воспроизводимого информационного сигнала. Импульсы на входе 49 могут быть получены, например, путем умножения частоты синхроимпульсов, воспроизведенных со специальной дорожки магнитного носителя. На вход 50 счетчика 1 подают импульсы, сформированные в моменты пересечения оси абсцисс продифференцированным воспроизводимым сигналом. Состояние счетчика 1 перед каждым очередным сбросом переписывают в регистр 2, состояние регистра 2 — в регистр

3, состояние регистра 3 — в регистр 4. Импульсы на выходе элемента «ИЛИ» 8 появляются в том случае, если содержимое регистра

3 равно 35 — 41 относительным единицам, а

65 значит длительность соответствующей полуволны воспроизводимого сигнала равна 35—

41 единицам. Появление импульса с выхода элемента «ИЛИ» 8 свидетельствует, что длительность полуволны 2Т.

Один из элементов «И» 9, 10 выдает импульс, если содержимое регистра и длительность соответствующей полуволны равна Т.

На выходе одного нз элементов «И» 12, 13 появляется импульс, если содержимое регистра 3 и длительность соответствующей полуволны воспроизводимого сигнала составляют

30 — 33 единицы. Импульс на выходе элемента

«ИЛИ» 17 появится в случае, если содержимое регистра 3 и длительность соответствующей полуволны сигнала равны 26 — 29 единицам.

Блоки 19 и 20 в случае содержания в регистрах 2 и 4 значения, равного или более 35 единиц, выдают не импульс, а разрешающий уровень. Этот уровень поступает через элемент «ИЛИ» 21 на один из входов элемента

«И» 18 и через элемент «НЕ» 22 на вход элемента «И» 23. Элемент «И» 18 выдает импульс, если в регистре 3 содержится 26 — 29 единиц, а в одном из регистров 2 или 4 не менее 35 единиц, т. е. длительность полуволны равна Т. Элемент И 23 выдает импульс, если в регистре 3 содержится 26 — 29 единиц, а в регистре 2 и 4 содержится не более ЗЗ единиц. Выходные импульсы элемента «И»

23 поступают через элемент «ИЛИ» 14 на входы элементов «И» 26 и 27 и через элемент задержки 24 на вход триггера 25. Выходные импульсы элемента «И» 18 поступают через элемент «ИЛИ» 11 на входы элементов «И»

28 и 29.

Импульс с выхода элемента «ИЛИ» 8, соответствующий длительности 2Т> появляется на выходе элемента «ИЛИ» 30 (нуль выделенной информации) и спустя время, определяемое элементом задержки 32, на выходе элемента «ИЛИ» 33 (единица выделенной информации). Импульсы с выхода элемента

«ИЛИ» 11 (соответствующие длительности Т) проходят через элемент «И» 28 (единицы выделенной информации) пли через элемент

«И» 29 (нули выделенной информации), Импульсы с выхода элемента «ИЛИ» 14 (соответствующие длительности 1,5Т) поступают через элемен" задержки 24 на вход триггера

25 и через элемент «И» 27 (нуль выделенной информации) на вход элемента «ИЛИ» 30.

Перепад воспроизводимого сигнала 1,5Т соответствует нулю, если перед ним была единица иноформации. Если же перед ним был нуль, то перепад воспроизводимого сигнала 1,5Т соответствует информации 01. В этом случае импульс с выхода элемента «ИЛИ» 14 поступает через элемент задержки 24 на вход триггера 25 и через элемент «И» 26 на входы элементов «ИЛИ» 30 и 31. На выходе элемента «ИЛИ» 30 появляется импульс, соответствующий нулю информации, а спустя время, определяемое элементом задержки 32, — им512487 пульс на выходе элемента «ИЛИ», 33, соответствующий единице пнформаци.l.

Формула изобретения

Устройство для считывания сигналов из магнитного блока памяти, содержащее формирователь, вход которого подключен к выходу усилителя воспроизведения, а выход— к входам элементов задержки, генератор, три группы элементов «И» и «ИЛИ», о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы и быстродействия устройства, оно содержит четвертую группу элементов

«И» и «ИЛИ», дополнительный элемент задсржкп, рсгпс! ры и счетчик, Входы которого подключены и выходам генератора и одного из элементов задержки, а выходы — к разрядным входам первого регистра, разрядные

5 входы каждого последующего регистра соединены с разрядными выходами каждого предыдущегo регистра, управляющие входы регистров подключены к выходу другого элемента задержки, а выходы — к входам сооТ10 ветствующих элементов «И» первых трех групп, выходы ко opblx соединены с входами одноименных элементов «ИЛИ», выходы которы.; подкл|очены к входам соответствующих элементов «И» и «ИЛИ» четвертой группы и

15 входу дополнительного элемента задержки. и

О1
