Устройство для автоматического регулирования ректификационной колонны

Устройство для автоматического регулирования ректификационной колонны

Иллюстрации

Показать все

Реферат

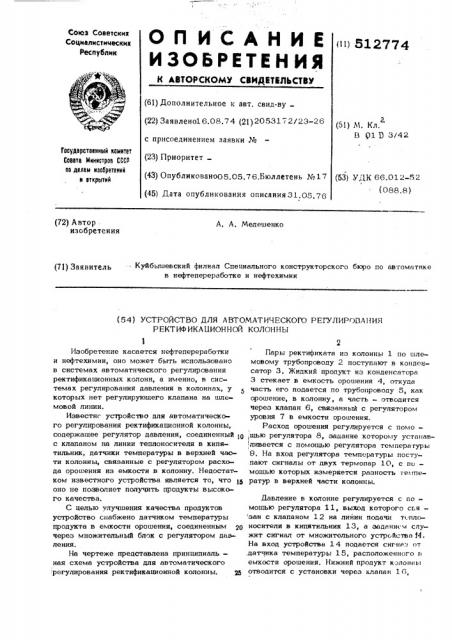

ОП ИСАНИЕ

ИЗОЬРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Советских

Социалистических

Республик ()1) 512774 (61) Дополнительное к авт. свид-ву (22) Заявлено16.08 ° 74 (21) 2053172/23-26 с присоединением заявки № (23) Приоритет (43) Опубликовано05.05,76.Бюллетень № 17 (45) Дата опубликования описаиия31.05.76 (51) M. Кл.

В Pl 9 3/42

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 66.012-52 (088.8) (72) Автор . изобретения

A. А. Мелешенко (7)) 3аявитель - Куйбышевский филиал Спепиального конструкторского бюро по автоматике в нефтепереработке и нефтехимии (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

РЕКТИФИКА1)ИОННОЙ КОЛОННЫ

Давление в колонне регулируется с по— мощью регулятора 11, выход которого cra— зан с клапаном 1 2 на линии подачи теплоносителя в кипятильник 13, а заданием служит сигнал от множительного устройства т4.

На вход устройства 14 подается сигнал:> от .датчика температуры 15, расположенного r емкости орошения, Нижний продукт колонны отводится с установки через клапан 16, Изобретение касается нефтепереработки и нефтехимии, оно может быть использовано в системах автоматического регулирования ректификапионных колонн, а именно, в системах регулирования давления в колоннах, у которых нет регулирующего клапана на шлемовой линии.

Известие устройство для автоматического регулирования ректификационной колонны, содержащее регулятор давления, соединенный >0 с клапаном на линии теплоносителя в кипя» тильник, датчики температуры в верхней части колонны, связанные с регулятором расхода орошения из емкости в колонну. Недостат ком известного устройства является то, что И оно не позволяет получить продукты высокого качества.

С целью улучшения качества продуктов устройство снабжено датчиком температуры продукта в емкости орошения, соединенным через множительный блок с регулятором давления.

На чертеже представлена принципиаль— ная схема устройства для автоматического

:регулирования ректификапионной колонны. оа

Пары рек1ификата иэ колонны 1 по шлемовому трубопроводу 2 поступают в конденсатор 3. Жидкий продукт из конденсатора

3 стекает в емкость орошения 4, откуда часть его подается по трубопроводу 5, как орошение, в колонну, а часть - отводится через клапан 6, связанныи с регулятором уровня 7 в емкости орошения.

Расход орошения регулируется с помо;щью регулятора 8, задание которому устанав ливается с помощью регулятора температуры

9. На вход регулятора температуры поступают сигналы от двух термопар 10, с по— мощью которых измеряется разность температур в верхней части колонны.

5). 2774

mapu

Составитель Т. Чуулкова

Редактор !!. Ушакова Танкред М, Певиикая !(орректор, А. Лакипа

Заказ1 1. 29/30 Тираж 864 Подписное

П!!ИИ!! .! Государственного комитета Совета ЛАнн тстров С . .С

СССГ но делам изобрс.тений и открытий

1 13035, Москва, Ж-35, Раугнская Hat)., д. 1/5! ни;.n fil l! l "!!» гент", г, Ужгород, уч, lip .ектп: л, связанный с-регулятором уровня 17 в кубе колонн.

Устройство работает следуюшим образом.

При повышении температуры продукта в емкости орошения, например, и."-ь-эа увеличив- 6 шегося расхода сырья в колонну сигнал заца шя от множительного устройства 14 возрастает в такой мере, что давление в колонне становится близким к упругости паров верх1 него продукта при заданном его качестве.

IO

Если иэ-за погрешности настройки множительного устройства 14 давление в колонне будет несколько отличаться от требуеМого и качество верхнего продукта, например, ухудшится, то разность температур в

1 ...

l5 верхней части колонны увеличится и задание регулятору расхода орошения 8 возрастет.

Формула изобретения

Устройство цля автоматического регулиро вания ректификадионной колонны, соцержащее регулятор давления, соединенный с кла— паном на линии теплоносителя в кипятильник, дат ики температуры в верхней части колонны, связанные с регулятором рас:.ода орошения иэ емкости в колонну, о т л ичаюшееся тем, что, спельюулучшения качества продуктов, оно снабжено датчиком температуры продукта в емкости орошения, соединенным через множительный блок с регулятором давления.
