Реферат



« бн«:«,: о". н2 « «ь « . йй

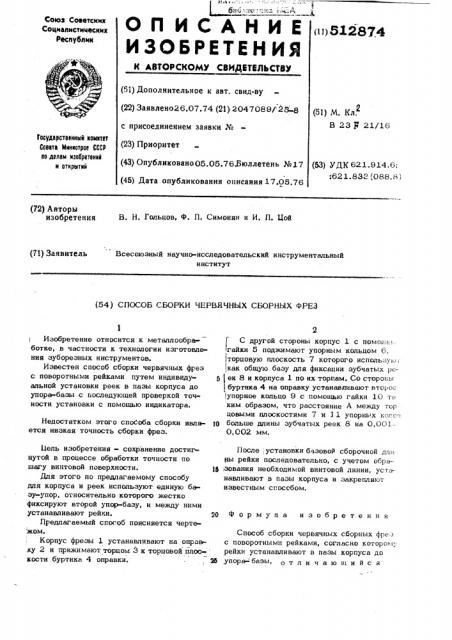

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Реслублик

В 23 Р 21/16

Гасударственный номнтет

Совета тенннатрае СССР ао делам нэааретеннй н атнро«тнй (53) УДК 621.914.6;

:621.833 {088.8) (72) Авторы изобретения

В. Н. Гольцов, Ф. П. Симонян и И, П. Цой (71) Заявитель

Всесоюзный научно-исследовательский инструментальный институт (54) СПОСОБ СБОРКИ ЧЕРВЯЧНЫХ СБОРНЫХ ФРЕЗ

Изобретение относится к металлообра« ботке, в частности к технологии изготовления эуборезных инструментов.

Известен способ сборки червячных фреэ с поворотными рейками путем индивиду- 1 альной установки реек в пазы корпуса до упора-базы с т«оследующей проверкой точности установки с помощью индикатора.

Недостатком этого способа сборки явля- 10 ется низкая точность сборки фреэ, Мель изобретения - сохранение достит нутой в процессе обработки точности по шагу винтовой поверхности. 15

Для этого по предлагаемому способу дпя корпуса и реек используют единую базу-упор, относительно которого жестко фиксируют второй упор-базу, и между ними устанавливают рейки. 20

Предлагаемый способ поясняется черте жом.

Корпус фрезы 1 устанавливают на оправ,ку 2 и прижимают торцом 3 к торцовой плос- кости буртика 4 оправки. 25

С другой стороны корпус 1 с помощ«=«. гайки 5 поджимают упорным кольцом 6,.

1торцовую плоскость 7 которого испольэу««, как общую базу для фиксации зубчатых р<=:— ек 8 и корпуса 1 по их торцам. Со сторона« буртика 4 на оправку устанавливают второг

«упорное кольцо 9 с помощью гайки 10 тв ким образом, что расстояние А между тор цовыми плоскостями 7 и 11 упорнь«х коле i больше длины зубчатых реек 8 на 0,0010,002 мм.

После, установки базовой сборочной дл«ны рейки последовательно, с учетом обра;зования необходимой винтовой линии, устанавливают в пазы корпуса и закрепляют известным способом.

Формула изобретения

Способ сборки червячных сборных фраз с поворотными рейками, согласно котором „ рейки устанавливают в пазы корпуса до упор базы, отличающийся (тем, что, с целью сохранения достигнутой в процессе обработ (и точности по шагу винтовой поверхности, для корпуса и реек но512874

О пользуют единую базу-упор, относительно которого жестко фиксируют второй упорбазу, и между ними устанавливают рейки.

512874

1 44 о фаз. 3
