Станок для разборки элементов деревянных ящиков

Станок для разборки элементов деревянных ящиков

Иллюстрации

Показать все

Реферат

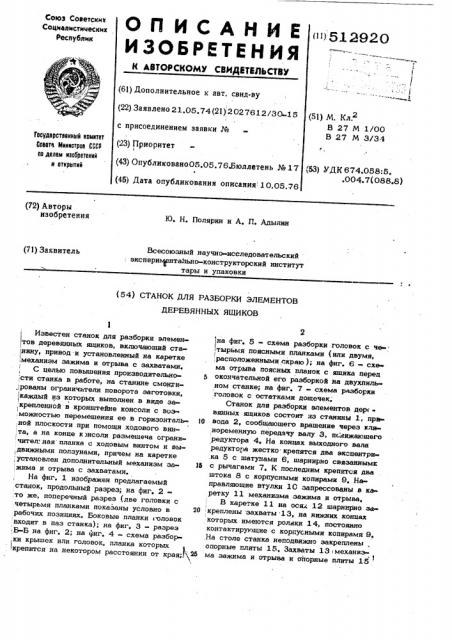

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 512920 (61) Дополнительное к авт. свид-ву (22) Заявлено 21.05.74(21) 2027612/30 .15! с присоединением заявки № (51) М. Кл.2

В 27 М 1/00

В 27 М 3/34

Государственный комитет

Советя Иинистроо СССР оо делам изобретений н открытий (23) Приоритет (43) Опубликоваио05.05.76.Бюллетень № 17 (45) Дата опубликования описания 10.05.76 (72) Авторы изобретения

Ю. Н. Полярин и А. П. Адылин

Всесоюзный научно-исследовательский экспериментально-конструкторский институт тары и упаковки (71) Заявитель (54) СТАНОК ДЛЯ РАЗБОРКИ ЭЛЕМЕНТОВ

ДЕРЕВЯННЫХ ЯЩИКОВ на фиг. 5 - схема разборки головок с четырьмя поясными планками (или двумя, ;расположенными скраю); на фиг. 6 - схема отрыва поясных планок с ящика перед окончательной его разборкой на двухпильном станке; нв фиг. 7 — схема разборки головок с остатками дощечек.

Станок для разборки элементов дерс вянных ящиков состоит из станины 1, при вода 2, сообщающего вращение через клиноременную передачу валу 3, пс.лижающего редуктора 4. На концах выходного вала редуктора жестко крепятся два эксцентри,ка 5 с шатунами 6, шарнирно связаннымк с рычагами 7. К последним крепятся два штока 8 с корпусными копирвмя 9. Направляющие втулки 10 запрессованы в каретку 11 механизма зажима и отрыва.

В каретке 11 на ося.; 12 шарнирно as»» креплены захваты 13, на нижних концах которых имеются ролики 14, постоянно контактирующие с корпусными копирвмя 9.

На столе станка неподвижно закреплены, опорные плиты 15. Захваты 13 механизма зажима и отрыва и опорные плиты 15 1

Известен станок для разборки элементов деревянных ящиков, включающий ста нину, привод и установленный на каретке ! механизм зажима и отрыва с захватами, I

С целью повышения производительно- 5 сти станка в работе, на станине смонти рованы ограничители поворота заготовки, ! каждый из которых выполнен в виде закрепленной в кронштейне консоли с воз.можностью перемещения ее в горизонталь- 10 ,ной плоскости при помощи ходового вин та, а на конце консоли размещена ограни:чител. ная планка с ходовым винтом и вы,движными полэунвми, причем на каретке, установлен дополнительный механизм за- И

;жима и отрыва с захватами.

На фиг. 1 изображен предлагаемый станок, продольный разрез; на фиг, 2:то же, поперечный разрез (две головки с четырьмя планками показаны условно в 20 рабочих позициях. Боковые планки головок входят в паэ станка); на фиг. 3 — разрез

Б-Б на фнг, 2; на фиг. 4 - схема разборки крышек или головок, планка которых .крепится на некотором расстоянии от края; б (53) УДК 674.058:5. .004.7(088.8) дит срыв каретки 11 с фиксатором 17 и отрыв планки, При движении копиров 19 вверх, карет,ка 11 возвращается назад, а захваты 13 расходятся и освобождают планку.

При установке головок с четырьмя llo» ясными планками поперечные планки попадшот в паз станка, допуская разборку головки (фиг, 5). При установке яшика с по р ясными планками ограничительная планка

24 перемешается с помощью маховика 23 вправо, не мешая его установке. (фиг. 6).

Регулировка зазора между дощечками и or раничительной планкой 24 происходит пец ремешением последней вверх или вниз, При, разборке .головок, оставшихся после распи- ловки ящиков на двухпильном станке, они устанавливаются таким образом, что остатки дощечек располагаются сбоку от or раничительной планки (фиг. 7), допуская установку головки на рабочую .позишпо.

Настройка ограничительной планки на различные размеры, головок и крышек производится перемещением ползунов (30 и

31).

Станок для разборки элементов деревянных ящиков, включающий станину, привод, установленный на каретке механизм зажима и отрыва с захватами, о т л ич а ю шийся тем, что, с целью повышения производительности станка, на

35 станине Смонтированы ограничители поворота заготовки, каждый из которых выполнен в виде закрепленной в кронштейне консоли с возможностью перемещения ее в горизонтальной плоскости при помощи хоя довод винта, а на конце консоли разме1 щена ограничительная планка с ходовым винтом и выдвижными ползунами, причем на каретке установлен дополнительный механизм зажима и. отрыва с захватами, 512920

3 имеют поперечный паэ (см, фиг. 2), обра-Я . эуюцуд две рабочие позиции I и И ° Каретка 11 перемешается по направляющим .

16, В верхнем положении каретка опира.ется на подпружиненные фиксаторы 17 or раничияелей поворота, каждый иэ которых сосгоит из кронштейна 18, консоли 19, с па-( эом, в который входит направляющая шпон ка 20,: жестко закрепленная в кронштейне

18, В торец консоли ввинчивается ходо-. вой винт 21, вращающийся во втулке 22 с помощью маховика 23, в результате ч . ro консоль 19 перемешается в горизонтальной плоскости. На другом конце консоли крепится. ограничительная планка 24 с направляющей 25, в паз которой входит направляющая шпонка 26. Ограничительйая планка перемешается в. вертикальной плоскости с помощью ходового винта 27, вращающегося во втулке 28 с помощью маховика 29.

Ограничительная планка 24 имеет два полэуна ЗО и 31, которые с помощью ручек 32 можно перемешать по планке 24 (сдвигать или раздвигать), Для ограниче-, ния хода ползунов к планке крепится упор- ный винт 33, Крышка полэуна 34 имеет продольный паз 35.

Станок работает следующим образом.

Крышку ящика, его головку или сам ящик устанавливают по схеме, показанной на фиг. 4,5,6,7, затем настраивают ограничительную планку 24 и пускают станок.

Вращение от двигателя 2 через клиноре менную передачу и понижающий редуктор

4 передается на выходной вал с двумя эко- центриками Sишатунами 6,,Рычаги 7 по лучают качательное движение, а штоки 8 с копирами 9 - возвратно-поступательное движение. При движении копиров 9 они воэ-, действуют на ролики 14 захватов 13 механизма зажима и отрыва, заставляя верхние концы захватов сходиться и занимать планку. При дальнейшем движении происхо-I

Формула изобретения

512920

Составитель Э. Бегельман

Редактор Н. Скворцова Техред M- Ликович: Корректор .Золотовскаа, Закаэ l 316/16 Тираж 653 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Гагарина, 101
