Состав для поверхностной отделки искусственной кожи

Состав для поверхностной отделки искусственной кожи

Иллюстрации

Показать все

Реферат

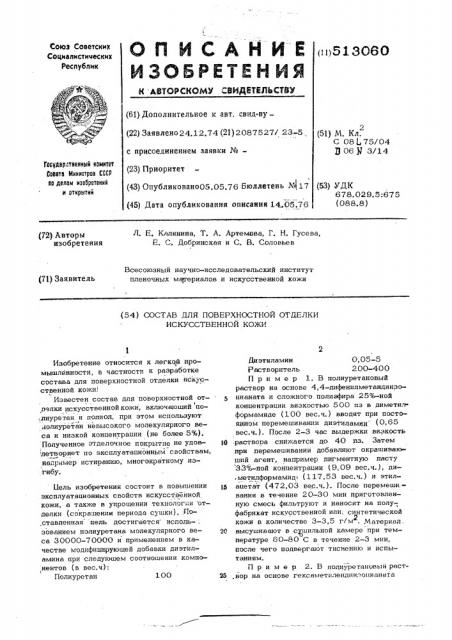

oI03 Советских

Социалистических

Республик (11) 51 3660 (61) Дополнительное к авт. свид-By— (22) Заявлено 24.12.74 (21) 2087527/ 23-5 с присоединением заявки №(51) М. Кл, С 08 I75/04

)3 06 g 3/14

Гасудар:твенкый коиитет

Совета Мннистров СССР оо делан изобретений и открытий (23) Приоритет

1 (43) Опубликовано05,05.76 Бюллетень М 17 (53) УДК

678.029.5:675 (088.8) (45) Дата опубликования описания 14„05,76 <

Л. Е. Калинина, Т. А. Артемова, Г. H. Гусева, Е. С. Добринская и С. В. Соловьев (72) Авторы изобретения

Всесоюзный научно-исследовательский институт пленочных материалов и искусственной кожи (71) Заявитель (54) СОСТАВ ДЛЯ ПОВЕРХНОСТНОЙ ОТДЕЛКИ

ИСКУССТВЕННОЙ КОЖИ

Изобретение относится к легко(й промышленности, в частности к разработке состава для поверхностной отделки искусственной кожи!

Известен состав для поверхностной от I делки искусственной кожи, включающий по,лиуретан и полиол,. при этом используют полиуретан невысокого молекулярного веса и низкой концентрации (не более 5%).

Полученное отделочное покрытие не удовлетворяет по эксплуатационным свойствам, например истиранию, многократному изгибу.

1Лель изобретения состоит в повышении эксплуатационных свойств искусственной кожи, а также в упрошении технологии отделки (сокра:пении периода сушки),;Поставленная цель достигается исполь-; зованием полиуретана молекулярного âåса 30000-70000 и применением в качестве модифицирующей добавки диэтиламина при следуюшем соотношении компонентов (в вес.ч):

Полиуретан 100

Ди этила мин 0,05-5

Растворитель 200-400

Пример 1. B полиуретановый раствор на основе 4,4-дифенилметандиизоцианата и сложного.полиэфира 257 -ной концентрации вязкостью 500 пз в димети т. формамиде (100 вес.ч.) вводят при постоянном перемешивании диэтиламин (0,65 вес.ч.). После 2-3 час выдержки вязкость

Я раствора снижается go 40 пз. Затем при перемешивании добавляют окрашиваюший агент, например пигментную пасту

33 /-ной концентрации (9,09 вес.ч.), ди,метилформамид (117,53 вес.ч.) и этил1а ацетат (472,03 вес.ч.). После перемеши,— вания в течение 20-30 мин приготовленную смесь фильтруют и наносят на полуфабрикат искусственной или синтетической кожи в количестве 3-3,5 гlм . Материал.

20 высушивают в синильной камере при температуре 60-80 С в течение 2-3 мин, после чего подвергают тиснению и испытаниям.

Пример 2. B полиуретановый раст25 .Вор на основе гексаметилендиизоцианата

513066

3 н простого полиефира 25%-ной концентра ции вязкостью.200 пз в диметилформамиде (100 sec.÷.)вводят при постоянном церемешиванни диэтиламин, . (0,65 вес.ч. ).

После 1 час выдержки визкость раствора снижается до 20 пз, Затем при перемешивании вводят пигментную пасту 33%-ной концентрации (9,09 вес.ч. ), диметилформ- амид (117,53 вес.ч.) и этилацетат (472,03 вес.ч.). Смесь перемешивают 20 мин, затем фильтруют и наносят на полу1. фабрикат ис сст нщ ф или синтетической кожи в количестве 3-3,5 гlм, Далее

2, материал сушат 2-3 мин при температуре 60-80 С, после чего подвергают тиснению и Вддытаниям.

Полученная искусственная кожа характеризуется высокой износостойкостью. Так, истнраиие кожи при использовании предложенного состава на 25-30% меньше, чвм при использовании известного состава, а устойчивость к изгибу выше на 60-70%, Формула изобретения

Состав для поверхности отделки искусственной кожи, включаюаай полиуретан, растворитель и модифицирующую, добавку, о т л и ч а ю ш и и с я тем что, с целью повышения эксплуатационщик . свойств ис- кусственной кожи, а также унрошения технологии отделки кожи, состав содержит полиуретан молекулярного веса 30000-70000 и в качестве модифицнруюшей добавки- ди-, :этиламин при соотношении компонентов (в вес.ч.):

Полиуретан 100

Диэтнламин 0,05-5

Растворитель 200-400

Составитель С Кравцов

Редактор Л. Ушакова Техред А, Демьянова Корректор Н Золотовс

Заказ 442/15 Тираж 629 . Подписное. БНИИПИ Государственного комитета Совета Министров СССР цо делам изобретений н открытий

1 3035,Москва, Ж»35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Гагарина, 101
