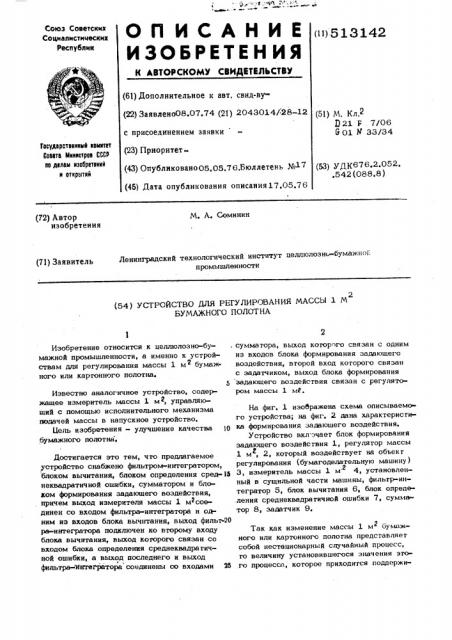

О П И С А Н И Е 51з142

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву(22) Заявлено08.07.74 (21) 2043014/ 28-12 с присоединением заявки (51) М. Кл.

Q 21 Г 7/06

G 01 М 33/34

Государственный квинтет

Совета Мнннатров СССР во делан нзаоретвннй н открытнй (23) Приоритет(43) Опубликовано 05,05.76.Бюллетен ь №17 (45) Дата опубликования описания17,05.76 (53) УД}(676.2.052, .542 (088.8) М. А. Соминин (72) Автор изобретения

Ленинградский технологический институт целлюлозн бумажно1: промышленности (71) Заявитель

2 (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ МАССЫ 1 М

БУМАЖНОГО ПОЛОТНА

Изобретение относится к целлюлозно-бумажной промышленности, а именно к устройствам для регулирования массы l м2 бумажного или картонного полотна.

Известно аналогичное устройство, содержвшее измеритель массы 1 м2, управляющий с помощью исполнительного механизма подачей массы в напускное устройство.

Цель иэобре гения — улучшение качества 10 бумажного полотна .

Достигается это тем, что предлагаемое ,устройство снабжено фильтром-интегратором, блоком вычитания, блоком определения сред-15 некввдратичной ошибки, сумматором и бло«ом формирования задающего воздействия, причем выход измерителя массы 1 м2соединен со входом фильтра-интегратора и одним иэ входов блока вычитания, выход фильг-20 ра-интегратора подключен ко второму входу блока вычитания, выход которого связан со входом блока определения среднеквадратичнойй ошибки, а выход последнего и выход фильтра- Интегратора соединены со входами 25. сумматора, выход которто связан с одним из входов блока формирования задающего воздействия, второй вход которого связан с задвтчиком, выход блока формирования эадвюшего воздействия связан с регулято poM массы 1 м2.

Нв фиг. 1 изображена схема описываемого устройства; на фиг. 2 дана характеристика формирования задаюшего воздействия.

Устройство вкл эчаег блок формирования задающего воздействия 1, регулятор массы

1 м, 2, который воздействует на объект регулирования (бумвгоделательную машину )

3, измеритель массы 1 м 4, установлен.2 ный в сушильной части машины, фильтр-интегратор 5, блок вычитания 6, блок опреде.ления среднеквадратичной ошибки 7, сумматор 8, задатчик 9.

Твк как изменение массы 1 м2 бумажного или картонного полотна представляет собой нестационарный случайный процесс, го величину установившегося значения этого процесса, которое приходится поддерживать на выходе бумагоделательной машины, можно Охарактеризовать суммой

М 7й М+Т усте где; М „- величина установившегоря значения процесса изменения массы 1 Ф, Я оценка математического ожидания случайного цроцесса изменения массы 1 м во времени, определяемая эа данием и в ряде случаев действием на сио тему возмущающих воздействий

Г среднеквадратич ное Откло нение массы f 1 м, зависящее от характера приложенных к системе возмушаюпих

1воздействий.

8 результате приложения возмущений, .,действующих на объект регулирования (бу магоделательную машину), изменяются и

¹¹¹ М и, Т, Пологому на производстве для то о„, ч рбы застраховать машину от вы пуска брака, стараются устанавливать регужтору массы 1 м . такое задание, чтобы

N находилось далеко от границ допуоустю кае Это приводит к повышенному расходу волокна В предлагаемом устройстве М„с поддерживается автоматически на максймально возможно близком расстоянии m нижнеМ границьГ допуска. При воздействии .4 4I возмущейия на систему изменяются М и Т при этом задание автоматически изме кается. Блок Нормирования задающего воэдействия рабогает по следующему)алгоритму

Поддерживание оптимального значения происходит следующим образом, Сигнал с выхода измерителя массы 1 м и 4 постуйает на вход фильгра-интегратора 5„ предназначенного для сглаживания слрайного процесса изменения массы 1 м, т.е. определения оценки его математического ожидании m Ì. Эта оценка поступает на вход блока вычитания 8, на второй вход которого поступает измеренная величина массы 1 м М На выходе блока 3 пруста 4 ценгрированное значение процесса,,которое подвМря На вход блока определения среднеквадратичной ошибки 7. Сигнал сведйеквадратичкой ошибки Т поступает.на вход сумматора 8, на второй вход которого по, дано значение оценки математического ожи

4цря,¹rfN с выхода филера-ikretpi 8. Выходной сигнал сумматора М постууст ,FL8eT на вход блока формирования задающе ю j го воздействия 1„на второй вход когорого подан постоянный сигнал Мр соответствующий начальному значению задания, выбран ному таким образом, чтобы система работала вблизи нижней границы допуска. Под

15 действием возмущений масса 1 м на выхо де wa машины изменяетса,. на выходе с№ммато ра 8 появляется сигнал, который в блоке 1 формируег оптимальное 4 М . П, едложенЯО, иое устройство рабо-.ает таким образом чтобы компенсировать изменением задания, любые флюктуации №и М, причем это деO ,,лается с учетом,Т так, чтобы вес 1 мк не вышел за пределы допуска, но находился максимально возможно близко к нижней его

И границе.

Формула изобретения

Устройство для регулирования массы .1 м бумажного полотна, содержащее иэме1 ритель массы 1 м, регулятор массы 1 мй иэадатчик, бтличающееся тем, что, с целью улучшения качества бумажно,,го полотна, оно снабжено фильтром-интегра- тором, блоком вычитания, блоком определения среднеквадратичной ошибки, сумматором и блоком формирования задающего воздейст вия, причем выход измерителя массы 1 мй. соединен с ...входом фильтра-интеГратора и одним из входов блока вычитания, выход фильтра ийтегратора подключен ко .второму входу блока вычитания, выход которого связан со входом блока определения среднеквадратичной ошибки, аФь?ход.последнего и выход фильтра-интегратора соединены с входами сумматора, выход которого связан ,с одним из входов блока формирования за дающего воэдейсгвия, а второй вход которого соединен с задат:иком, выход блока фор мирования задающего воздействия ссздинен ñ регулятором массы 1 м .
