Реферат

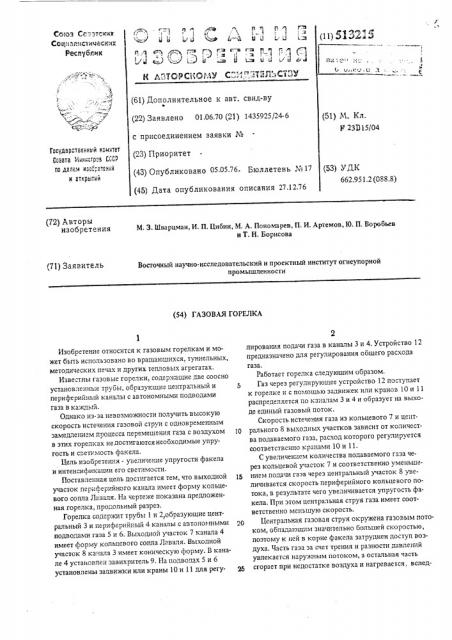

Сояз Со».. »зтсчих

Соци» ллстиц&сних

Ресник&ин

f» P . 1»»» 1

Ь 4 Ый .Й 1л с о

С»»» гз 1 » рт»»» г»зу (61) Дополнительное к авт. свид-ву е (22) Заявлено 01.06.70 (21) 1435925/24-6 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 05 05.76. Бюллетень № 17 (45} Дата опубликования описания 27.12.76

Кл.

215/04

Гасударстеенньгй ночнтет

Сеаета Ынннстрее СССР пе делам нзеб"етеннй и открытнй

К

951.2 (088.8) (72) Авторы изобретения

М. 3. Шварцман, И. П. Цибин, M. А. Пономарев, П. И. Артемов, Ю. П. Воробьев и Т. Н. Борисова (71) Заявитель

Восточный научно-исследовательский и проектный институт огнеупорной промышленности (54) ГАЗОВАЯ ГОРЕЛКА

Изобретение относится к газовым горелкам и может быль использовано во вращающихся, туннельных, методических печах и других тепловых агрегатах.

Известны газовые горелки, содержащие две соосно установленные труоы, ооразукщиг центральный и периферийный каналы с автономными подводами газа в каждьгй.

Однако из-за HQB03 F10>KHocTH получить высокую скорость истечения газовой струи с одновременным замедлетп1ем процесса перемещения газа с воздухом в этих горелках не достигаются необходимые упругость и светимость факела.

Цель изобрете и1я - увеличение упругости факела и интенсификации его светимости.

Поставленная цель достигается тем, что выходной участок периферийного канала имеет форму кольцевого сопла Лазаля. На чертеже показана предложенная горелка, продольный разрез.

Горелка содержит трубы 1 и 2,образующие центральный 3 и периферийный 4 каналы с автономными подводами газа 5 и 6. Выходной участок 7 канала 4 имеет форму кольцевого сопла Лаваля. Выходной участок 8 канала 3 имеет коническую форму. В канале 4 установлен завихритель 9. На подводах 5 и 6 установлены задвижки или краны 10 и 11 для регупирования подачи газа в каналы 3 и 4. Устройство 12 предназначено для регулирования общего расхода газа.

Работает горелка следующим образом.

Газ через регулирующее устройство 12 поступает к горелке и с помощью задвижек или кранов 10 и 11 распределяется по каначам 3 и 4 и образует на выходе единый газовый поток.

Скорость истечения газа из кольцевого 7 и цент)Q рального 8 выходных участков зависит от количества подаваемого газа, расход которого регулируется соответственно кранами 10 и 11.

С увеличением количества подаваемого газа через кольцевой участок 7 и соответственно уменьше15 нием подачи газа через центральный участок 8 увеличивается скорость периферийного кольцевого потока, в результате чего увеличивается упругость факела. При этом центральная струя газа имеет соответственно меньшую скорость.

Центральная газовая струя окружена газовым потоком, обладающим зна штельно большей скоростью, поэтому к цей в корне факела затруднен доступ воздуха. Часть газа за счет трения и разности давле1п1й увлекается наружным потоком, а остальная часть сгорает при недостатке воздуха и нагревается, вслед513215 ти его истечения.

1 2

Подписное

Тираж 690

ЦНИИПИ Заказ 489/19

° Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ствие чего происходит разложение метана с выделением сажистого углерода Последний при дальнейшем сгорании придает светимость факелу. При уменьшении подачи газа через кольцевой канал скорость газа по периферии факела уменьшается. Это приводит к удлинению факела и увеличению его светимости.

Площади сечения сопел подбираются в зависимости от необходимого диапазона расхода газа и скоросПреимуществом предлагаемой газовой горелки является простота конструкции, широкая область примене птя, значительные пределы регулирования длины и светимости факела, которые. в свою очередь, улучшают технико-зкономические показатели раооты тепловых агрегатов.

Формула изобретения

Газовая горелка, содержащая две соосно установленные трубы, образующие центральныи и пери<перинный каналы с автономными подводами газа в каж10 дый из них, отличающаяся тем, что, с целью увеличения упругости факела и интенсификации его светимости, выходной участок периферийного канала имеет форму кольцевого сопла Лаваля.
