Устройство задержки импульсов
Иллюстрации
Реферат
.- -n;

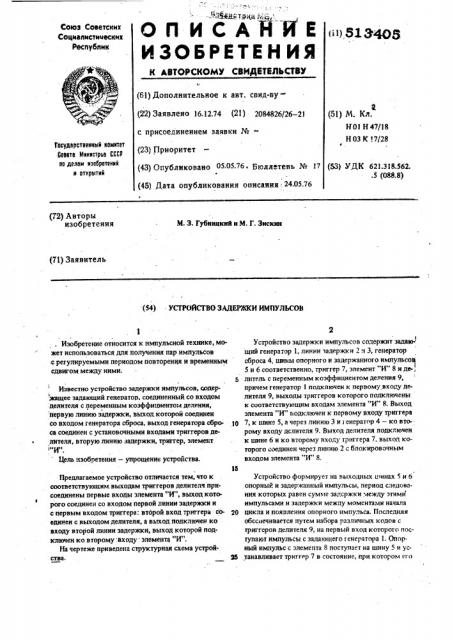

Оп исАНЙе
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик (i1) $$ Q®Q
Гасударственный комитет
Совета Министров СССР па делам изобретений н открытий (61) Дополнительное к авт. свид-ву(22) Заявлено 16.12.74 (21) 2084826/26 — 21 и (51) M. Кл.
Н01 Н 47/18
НОЗ К 17/28 с присоединением заявки №(23) Приоритет (43) Опубликовано 05 о5 76 ° Бюллетень № 17 (45) Дата опубликования описания 24.05.76 (53) УДК 621.318.562. .5 (088.8) (72) Авторы изобретения
М. 3. Губннцкнй и М. Г. Зискин (71) Заявитель (54) УСТРОЙСТВО ЗАДЕРЖКИ ИМПУЛЬСОВ. Изобретение относится к импульсной технике, может использоваться для получения пар импульсов
:с регулируемыми периодом повторения и временным сдвигом между ними.
Известно устройство задержки импульсов, с|одержащее задающий генератор, соединенный со входом делителя с переменным коэффициентом деления, первую линию задержки, выход которой соединен со входом генератора сброса, выход-.генератора сбро- 1О са соединен с установочными входами триггеров делителя, вторую линию задержки, триггер, элемент
i. È"
Цель изобретения — упрощение устройства.
Предлагаемое устройство отличается тем, что к соответствующим выходам триггеров делителч присоединены первые входы элемента "И", выход кото. рого соединен со входом первой линии задержки и с первым входом триггера: второй вход триггера соединен с выходом делителя, а выход подключен ко входу второй линии задержки, выход которой подключен ко второму:входу элемента "И".
На чертеже приведена структурная схема устройства, 35
|
Устройство задержки импульсов содержит задаю- щий генератор 1, линии задержки 2 л 3, генератор сброса 4, шины опорного и задержанного имлульсои
5 и 6 соответственно, триггер 7, элемент "И" 8 и де-, литель с переменным коэффициентом деления 9, причем генератор 1 подключен к первому входу делителя 9, выходы триггеров которого подключены к соответствующим входам элемента "И" 8. Выход элемента "И" г|одключен к первому входу триггера
7, к шине 5, а через линию 3 и |енератор 4 — ко второму входу делителя 9. Выход делителя подключен к шине 6 и ко второму входу триггера 7, выход которого соединен через линию 2 с блокировочным входом элемента "И" 8.
Устройство формирует на выходных шинах 5 и 6 опорный и задержанный импульсы, период следования которых равен сумме задержки между этими импульсами и задержки между момснтамн начала цикла и появления опорного импульса. Последняя обеспечивается путем набора различных кодов с триггеров делителя 9, на первый вход которого поступают импульсы с задающего генератора 1. Опорный импульс с элемента 8 поступает на шину 5 и устанавливает триггер 7 в состояние, при котором его
