Реферат

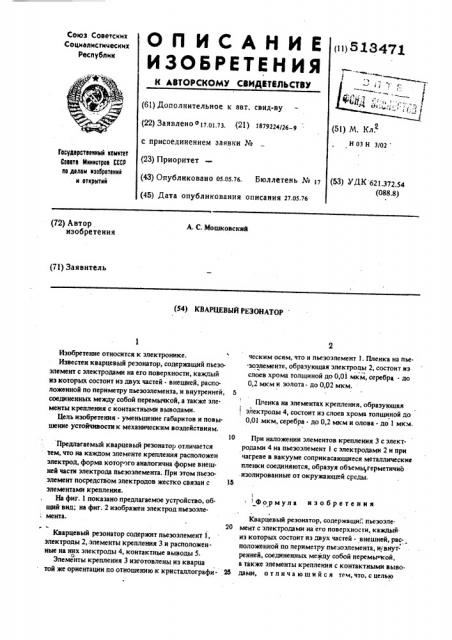

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 513yyy

- 1 (61) Дополнительное к авт. свнд-ву (22) Заявлено о17.щ.>з. (21) 187Р224да Р с присоединением заявки № (23) Приоритет (43) Опубликовано 05.о5.76. Бюллетень № 17 (45) Дата опубликования описания 27.о5.7ь (51) М. Кл.

НОЗН Зал

Гюсударстаеннмй каметет

Сеавта MNHNcTpbb СССР ва делам еэобретеней

N аткрытай (53) УДК 621.372.54 (088.8) (72) Автор, изобретения

А. С. Мошковский (71) Заявитель (54) КВАРЦЕВЫЙ РЕЗОИА ОР

IS

Изобретение относится к электронике.

Известен кварцевый резонатор, содержащий пьезоэлемент с электродами на его поверхности, каждый иэ которых состоит иэ двух частей - внешней, расположенной по периметру пьезоэлемента, и внутренней, 5 соединенных между собой перемычкой, а также элементы крепления с контактными выводами.

Цель изобретения - уменьшение габаритов и повышение устойчивости к механическим воздействиям.

Предлагаемый кварцевый резонатор отличается тем, что на каждом элементе крепления расположен электрод, форма которого аналогична форме внешней части электрода пьезоэлемента. При этом пьезоэлемент посредством электродов жестко связан с элементами крепления.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 изображен электрод пьезоэле мента.

Кварцевый резонатор содержит пьезоэлемент 1, электроды 2,.элементы крепления 3 и расположенные на них электроды 4, контактные выводы 5. о

Элементы крепления 3 изготовлены иэ кварца той же ориентации по отношению к кристаллографи- 25 ческим осям, что и пьезоэлемент 1. Пленка на пье.зоэлементе, образующая электроды 2, состоит нз слоев хрома толщиной до 0,01 мкм, серебра - до

0,2 мкм и золота- до 0,02 мкм.

Пленка на элементах крепления, образующая ! электроды 4, состоит нз слоев хрома толщиной до . 0,01 мкм, серебра - до 0,2 мкм и олова - до! мкм, При наложении элементов крепления 3 с электродами 4 на пьезоэлемент 1 с электродами 2 и при нагреве в вакууме соприкасающиеся металлические пленки соединяются, образуя объемы, герметично изолированные от окружающей среды.

1 Формула изобретения

Кварцевый резонатор, содержаши;; пьезоэлемент с электродами на его поверхности, каждый. иэ которых состоит иэ двух частей - внешней, рас° положенной по периметру пьезоэлемента, и! внутренней, соединенных между собой перемы кок, а также элементы крепления с контактными выводами, отличающийся тем, что, с целью
