Реферат

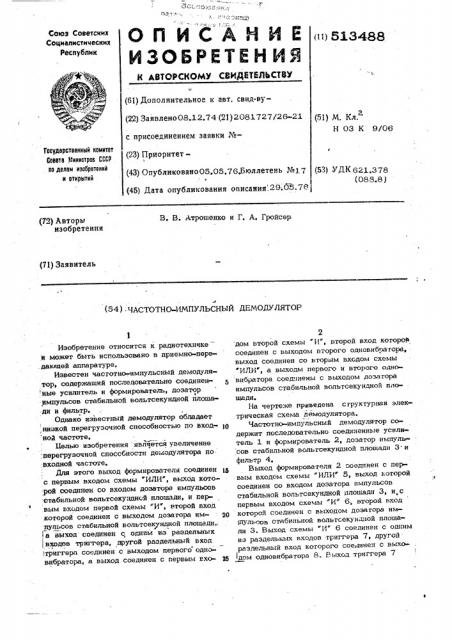

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) Ыз 488

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 08.12.74 (21) 2081727/26-21 с присоединением заявки ¹(23) Приоритет1 (51) М. Кл.

Н 03 К 9/06

Государственный ионитет

Совета Министров СССР оо делам изооретений и открытий (43) Опубликовано 05.05.76.Бюллетень №т 7 (45) Дата опубликования описания .29.05,76 (53) УДК 621.378 (088.8 ) В, В. Атрошенко и Г. А. Гройсер (72) Авторь! изобретения (71) Заявитель (54) ЧАСТОТНО-ИМПУЛЪСНЫЙ ДЕМОДУЛЯТОР

Изобретение относится к радиотехнике и может быть использовано в приемно-пере.даюшей аппаратуре.

Известен частотно-импульсный демодулятор, содержащий последовательно соединен ные усилитель и формирователь, дозатор импульсов стабильной. вольтсекундной йлоша» ди и фильтр.

Однако известный демодулятор обладает низкой перегрузочной способностью по вход- то ной частоте.

Белью изобретения является увеличение перегрузочной способности демодулятора по входной частоте.

Для этого выход формирователя соединен с первым входом схемы "ИЛИ", выход ноторой соединен со входом дозаторв импульсов стабильной вольтсекунднсй плошади, и пер.вым входом первой схемы И", второй вход которой соединен с выходом дозатора импульсов стабильной вольтсекундной плошади„ !

à выход соединен с одним из раздельных входов триггера, другой раздельный вход триггера соединен с выходом первого одновибратора, а выход соединен с первым вхо- еб

2 дом второй схемы "И", второй вход которой соединен с выходом второго одновибратора, выход соединен со вторым входом схемы

ИЛИ", а выходы первого и второго одновибратора соединены с выходом дозагора импульсов стабильной вольгсекундной плошади

На чертеже приведена структурная электрическая схема демодулятора.

Частотно-импульсный демодулятор содержит последовательно соединенные усилитель 1 и формирователь 2, дозатор импуль сов стабильной вольтсекундной плошади 3 и фильтр 4, Выход формирователя 2 соединен с первым входом схемы "ИЛ1!" 5, выход которой соединен со входом доватора импульсов стабильной вольгсекундной плошади 3, и,c первым входом схемы «И" 6, второй вход которой соединен с выходом дозагора им-! пульсов стабильной вольтсекундной плошади 3. Выход схемы "И" 6 соединен с одним из раздельных входов триггера 7, другой раздельный вход которого соединен с выхо дом одновибратора 8. Выход триггера 7

513488

Составитель Ю. Еркин

Редактор Н. Скворцова Техред К. Андрейчук . Корректор A. акида

Заказ 839/53 Тираж 1029 Подписное

ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4IS

Филиал ППП Патенг, г. Ужгород, ул. Гагарина, 101
