Устройство для контроля электрических параметров плоских модулей

Устройство для контроля электрических параметров плоских модулей

Иллюстрации

Показать все

Реферат



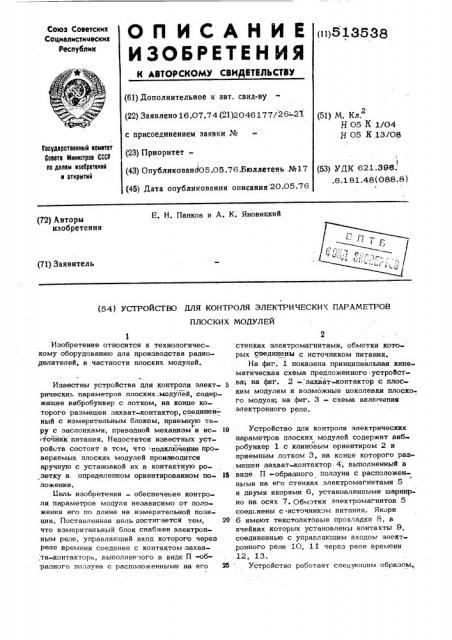

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Республик (i1) 5 13539 (61) Дополнительное к авт. свнд-ву (22) Заявлено 16.07.74 (21)2046177/26-21 с присоединением заявки № (23) Приоритет(43) Опубликованд05.05.76.Бюллетень №17 (45) Дата опубликования описания 20 05 76 (51) М. Кл.

Н О5 К 1/О4

Я 05 К 13/08

Гасударственный намнтет

Совета Мнннстрав СССР па делам изобретений н открытий (53) УДК 621.398.

1.6.1 81.48(088.8) Е. Н. Панков и А. К. Яновицкий (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

ПЛОСКИХ МОДУЛЕЙ

Изобретение относится к технологическому оборудованию для производства радиоделителей, в частности плоских модулей, Известны устройства для контроля элект- 5 рическил параметров плоских модулей, содержащие вибробункер с лотком, на конце которого размещен захват-контактор,соединенный с измерительным блоком, приемную таг. ру с заслонками, приводной механизм и ис- 10 точник питания. Недостаток известных устройств состоит в том, что подключение проверяемых плоских модулей проиэводится вручную с установкой их в контактную розетку в определенном ориентированном по- !5 ложении.

Цель изобретения — обеспечеьие контроля параметров модуля независимо от положения его по длине на измерительной позиции. Поставленная цель достигается тем, 20 что измерительный блок, снабжен электронным реле, управляющий вход которого через реле времени соединен с контактом захва;та-контакторы, выполнен юго в виде П -образного ползуна с расположенными на его 25 стенках электромагнитами, обмотки которых соединены с источником питания.

На фиг. 1 показана принципиальная кинематическая схема предложенного устройства; на фиг. 2 - захват-контактор с плоским модулем и возможные цоколевки плоского модуля; на фиг. 3 — схема включения электронного реле.

Устройство для контроля электрических параметров плоских модулей содержит вибробункер 1 с клиновым ориентиром 2 и приемным лотком 3, на конце которого размещен захват-контактор 4; выполненный в виде П -образного ползуна с расположен4 ными на его стенках электромагнитами 5 и двумя якорями 6, установленными шарнир- но на осях 7. Обмотки электромагнитов 5 соединены с источником питания. Якори

6 имеют текстолитовые прокладки 8, в ячейках которых установлены контакты 9, соединенные с управляющим входом электронного реле 1О, 11 через реле времени

12, 13.

Устройство работает следующим образом, 513538

Плоские модули 14 из.&ибробункера 1 по спиральному лотку чаши, проходя клиновый ориентир 2, поступают в приемный»оток 3, Клиновый ориентир 2 поворачивает плоские .модули, находяшиеся в горизонтальном положении, выводами вверх, осушествляя при этом вторичную ориентацию, а первичная ориентация по длине плоского

-модуля.-определябтдя=-гцириной лотка. При крайнем правом положении корпуса захвато-контактора .4 плоский модуль входит в захват-контактор.

B исходном положении контакты 9 под воздействием пружинных толкателей 15 раздвинуты. Электродвигателем 16 (фиг. 1) приводятся.во врашательное движение кулачки 17, 18, 19, профиль которых определяет цикл работы. Воздействием кулачка 19 на рычаг 20 модуль 14.перемеша-. ется в захвате-контакторе 4 на измерительную позицию над заслонкой 21.

При нахождении модуля на измерительной позиции кулачок 18 включает выключатель 22, который подключает напряжение питания к, электромагнитам 5 (фиг. 3), контакты которого соединяются с выводами модуля 14, Включается электронное реле 10, 11 и реле времени 12, 13, которое на время ориентации 7 подключает к управляющему входу электронного реле контакты захвата-контактора 4 и после и 37 окончания времени Г выдает сигнал пуск на измерительный блок 23 (автоматический тестер проверки статических параметров плоского модуля 4 НО2, 6С41, 6С42) .

Плоский модуль 14 может находиться в захвате-контакторе 4 в двух .положениях.

B одном положении первый вывод плоского модуля 14 соединен с контактом "1" захвата-контактора 4, в другом положении ,первый вывод плоского модуля 14 соединен с контактом "8" захвата-контактора.

В первом случае электронное реле 10„11 не срабатывает, так как между контактами 1, "5" плоского модуля 14 подключена цепь, сопротивление которой 1, 2 ком (порог срабатывания электронного реле при сопротивлении входа больше 3 ком). Следовательно, выводы плоского модуля будут подключены к соответствуюшим входам измерительного блока 23 через нормально замкнутые контакты реле 11. Во втором случае электронное реле 10, 11 срабатывает, так как к контактам "1, 5 захвата-контактора подключено внутреннее сопротивление плоского модуля 14 порядка 5, 6 ком, соединенное с выводами

8, "4 . B этом случае реле 11 контактами 1", "2 самоблокируется, выводы гигоского модуля подключаются к ызмери-, гельному блоку 23 в необходимом поряд1ке через нормально разомкнутые контакты реле 11, Откоючение контактов "1

"5" захвата-контактора от входа электронного реле 10, 11 по истечению времени Т необходимо для исключения влияния входных цепей электронного реле на электрические параметры плоского модуля при их проверке.

11 При дальнейшем врашении кулачка 18 выключатель 22 отключается, электромагнит

5 обесточивается, контакты 9 захвата-контактора отходят от выводов плоского модуля и занимают исходное положение. Одновремен15 но отключаются э,1ектронное реле 10, 11 и реле времени 12, 13, Измерительный прибор 23 за период времени между подачей команды "пуск" и отклю чением выключателя 22 измеряет электричес30 кие параметры плоского мудуля 14 и в зависимости от годности его включает соответственно электромагниты 24, 25.

При годном плоском модуле включается

М электромагнит 24, открываюшии заслонку

21, годный модуль соскальзывает в прием-р ную тару 26. Если плоский модуль бракованный, включается электромагнит 25, открываюший заслонку 27. В процессе перемешения

Э" устройства в исходное положение бракованный плоский модуль 14 проваливается в окно, открытое заслонкой 2 7, и попадает и приемную тару 28.

При возврашении захвата-контактора 4

® в крайнее первоначальное положение кулачок

17 через выключатель 29 г|одяет команду сброс в измерительный блок 23, после чего в блоке 23 стирается старая информация, и устройство готово к следукниему циклу из®,ìåðåíèÿ.

Формула изобpетения

Устрэйствэ для контроля электрических @ параметрзв плзских мздулей, сздержашее вибрэбункер с лэтком, на конце кзтэрогэ размешен захват-кзнтактзр, сзединенный с измерительным блэкзм, приемную тару с заслэнками, привэднзй механиз..: и истэчник щ питания, э т л и ч а ю ш е е с я тем, .что, с целью эбеспечения .вэзмзжнэсти контроля параметров модуля независимо от положения его по длине на измерительнои позиции, измерительный б.".ок снабжен электМ ронным реле, управляюший вход которого через реле времени соединеH с контактами захвата-контактора, выполненного в виде

П -образного ползуна,с расположенными на его стенках электрогмаг н .тами, обмотки

49 которых соединены с источником и:.тания.

51 3538
