Реферат



ч

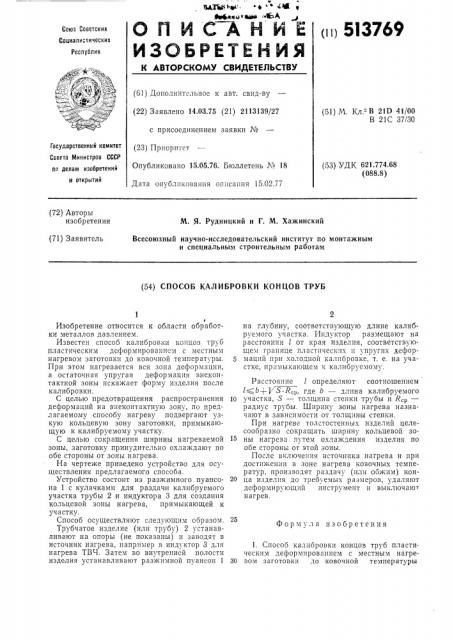

6АХЪхт "М . Ф М е

Фма имтаж % А пц 513769

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 14.03.75 (21) 2113139/27 (51) М. Кл."- В 21D 41/00

В 21С 37/30 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 15,05.76. Бюллетень № 18

Дата опубликования описания 15.02.77 (53) УДК 621 774 68 (088.8) па делам изобретений н открытий (72) Авторы изобретения

M. Я. Рудницкий и Г. М. Хажинский

Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (71) Заявитель (54) СПОСОБ КАЛИБРОВКИ КОНЦОВ ТРУБ

Формула изобретения

1 т

Изобретение относится к области обработки металлов давлением.

Известен способ калибровки копцов труб пластическим деформированисм с местным нагревом заготовки до ковочной температуры.

При этом нагревается вся зона деформации, а остаточная упругая деформация внеконтактной зоны искажает форму изделия после калибровки.

С целью предотвращения распространения деформаций на внеконтактную зону, по предлагаемому способу нагреву подвергают узкую кольцевую зону заготовки, примыкающую к калибруемому участку.

С целью сокращения ширины нагреваемой зоны, заготовку принудительно охлаждают по обе стороны от зоны нагрева.

На чертеже приведено устройство для осуществления предлагаемого способа.

Устройство состоит из разжимного пуансона 1 с кулачками для раздачи калибруемого участка трубы 2 и индуктора 3 для создания кольцевой зоны нагрева, примыкающей к участку.

Способ осуществляют следующим образом.

Трубчатое изделие (или трубу) 2 устанавливают на опоры (не показаны) и заводят в источник нагрева, например в индуктор 3 для нагрева ТВЧ. Затем во внутренней полости изделия устанавливают разжимной пуансон 1 на глубину, соответствующую длине калибруемого участка. Индуктор размещают на расстоянии l от края изделия, соответствующем границе пластических и упруги дефор5 маций при холодной калибровке, т. е. на участке, пр смыкающем к калибруемому.

Расстояние 1 определяют соотношением

/(6+1 5 R,ð, где b — длина калибруемого

10 участка, S — толщина стенки трубы и 4р— радиус трубы. Ширину зоны нагрева назначают в зависимости от толщины стенки.

При нагреве толстостенных изделий целесообразно сокращать ширину кольцевой зоны нагрева путем охлаждения изделия по обе стороны от этой зоны.

После включения источника нагрева и при достижении в зоне нагрева ковочных температур, производят раздачу (пли обжим) кон20 ца изделия до требуемых размеров, удаляют деформирующий инструмент и выключают нагрев.

1. Способ калибровки концов труб пластическим деформированием с местным нагре30 вом заготовки до ковочной температуры

513769

Составитель И. Капитонов

Редактор Л. Василькова Техред 3. Тараненко Корректоры: В, Петрова и О. Данишева

Заказ 450/14 Изд. Хз 1449 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отличающийся тем, что, с целью предотвращения распространения деформаций на внеконтактную зону, нагреву подвергают узку:о кольцеву ю зону заготовки, примыкающую к калибруемому участку.

2. Способ калибровки по п. 1, о т л и ч а ющи и с я тем, что, с целью сокращения ширины нагреваемой зоны, заготовку принудительно охлаждают по обе стороны от зоны на5 грева.
