Реферат

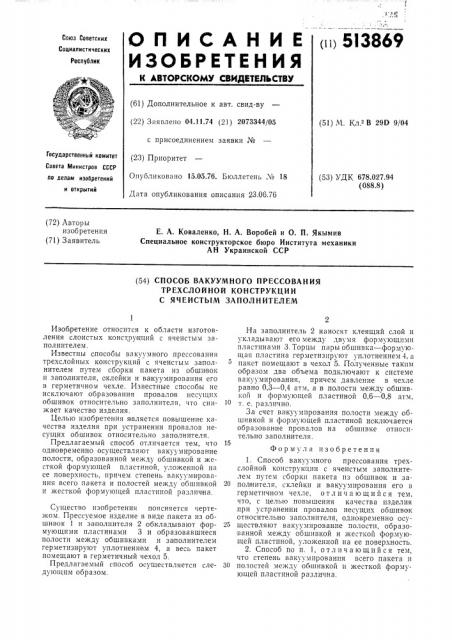

пц 5!3869

ОГ)ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.11.74 (21) 2073344/05 (51) М. Кл 2 В 290 9/04 с присоединением заявки Хе

Совета Министров СССР по лелам изобретений и открытий (53) УДК 678.027.94 (088.8) Опубликовано 15.05.76. Бюллетень ЛЪ 18

Дата опубликования описания 23.06.76 (72) Авторы изобретения (71) Заявитель

E А. Коваленко, H. А. Воробей и О. П. Якымив

Специальное конструкторское бюро Института механики

АН Украинской ССР (54) СПОСОБ ВАКУУМНОГО ПРЕССОВАНИЯ

ТРЕХСЛОЙНОЙ КОНСТРУКЦИИ

С ЯЧЕИСТЪ1М ЗАПОЛНИТЕЛЕМ

ГосУдарственный комитет (23) Приоритет

Изобретение относится к области изготовления слоистых конструкций с ячеистым заполнителем.

Известны способы вакуумного прессования трехслойных конструкций с ячеистым заполнителем путем сборки пакета из обшивок и заполнителя, оклейки и вакуумирования его в герметичном чехле. Известные способы не исключают образования провалов несущих обшивок относительно заполнителя, что снижает качество изделия.

Целью изобретения является повышение качества изделия при устранении провалов несущих обшивок относительно заполнителя.

Предлагаемый способ отличается тем, что одновременно осуществляют вакуумирование полости, образованной между обшивкой и жесткой формующей пластиной, уложенной на ее поверхность, причем степень вакуумирования всего пакета и полостей между обшивкой и жесткой формующей пластиной различ на.

Существо изобретения поясняется чертежом. Прессуемое изделие в виде пакета из обшивок 1 и заполнителя 2 обкладывают формующими пластинами 3 и образовавшиеся полости между обшивками и заполнителем герметизируют уплотнением 4, а весь пакет помещают в герметичный чехол 5.

Предлагаемый способ осуществляется следующим образом.

На заполнитель 2 наносят клеящий слой и укладывают его между двумя формующимп пластинами 3. Торцы пары обшивка — формующая пластина герметизпруют уплотнением 4, а пакет помещают в чехол 5. Полученные таким образом два объема подключают к системе вакуумирования, причем давление в чехле равно 0,3 — 0,4 атм, а в полости между обшивкой и формующей пластиной 0,6 — 0,8 атм, 10 т. е. различно.

За счет вакуумпрования полости между обшивкой и формующей пластиной исключается образование провалов на обшивке относительно заполнителя.

Формула изобретения

1. Способ вакуумного прессования трехслойной конструкции с ячеистым заполнителем путем сборки пакета пз обшивок и за20 пол нителя, склейки и вакуумирования его в герметичном чехле, отличающийся тем, что, с целью повышения качества изделия при устранении провалов несущих обшивок относительно заполнителя, одновременно осу25 щесгвляют вакуумирование полости, образованной между обшивкой и жесткой формующей пластиной, уложенной на ее поверхность.

2. Способ по п. 1, отл ич а ющий ся тем, что степень вакуумирования всего пакета и

30 полостей между обшивкой и жесткой формующей пластиной различна.
