Поливинилхлоридная композиция
Патент 514001
Авторы
Поливинилхлоридная композиция
Иллюстрации
Реферат

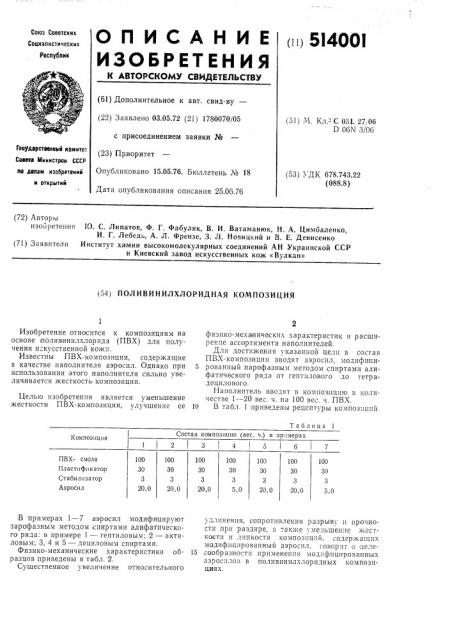

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
00 5I400I
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.05.72 (21) 1780070/05 с присоединением заявки № (23) Приоритет
Опубликовано 15.05.76. Бюллетень ¹ 18
Дата опубликования описания 25.06.76
{51) М. Кл.- "С 08L 27,06
D 06К 3/06
Гооударстееннмй комитет
Совета Министров СССР ао даим изобретений н открытий (53) УДК 678.743.22 (088.8) (72) Авторы изобретения
f0. С. Липатов, Ф. Г. Фабуляк, В. И. Ватаманюк, Н. А. Цимбаленко, И. Г. Лебедь, А. Л. Френзе, 3. Л. Новицкий и В. Е. Денисенко
Институт химии высокомолекулярных соединений AH Украинской CCP и Киевский завод искусственных кож «Вулкан» (71) Заявители (54) ПОЛ ИВИНИЛХЛОРИДНАЯ КОМПОЗИЦИЯ
Таблица 1
Состав композиции (вес. ч.) в примерах
Композиция
1 2 3 4 5 6 7
100
ЗО
20,0
100
5,0
100
20,0
100
20,0
100
5,0
100
ЗО
20,0
100
ЗО
20,0
ПВХ- смола
Пластификатор
Стабилизатор
Азросил
Изобретение относится к композициям на основе |поливинилхлорида (ПВХ) для получения и=кусственной кожи.
Известны ПВХ-композиции, содержащие в качестве наполнителя аэросил. Однако при использовании этого наполнителя сильно увеличивается жесткость композиции.
Целью изобретения является уменьшение жесткости ПВХ-композиции, улучшение ее
В примерах 1 — 7 аэросил модифицируют парофазным методом спиртами алифатического ряда: в примере 1 — гептиловым; 2 — актиловым; 3, 4 и 5 — дециловым спиртами.
Физико-механические характеристики образцов приведены в табл. 2.
Существенное увеличение относительного физико-механических характеристик и расширен;е ассортимента наполнителей.
Для достижения указанной цели в состав
ПВХ-композиции вводят аэросил, модифици5 рованный парофазным методом спиртами алифатического ряда от гептилового до тетрадецилового.
Наполнитель вводят в композицию в количестве 1 — 20 вес. ч. на 100 вес. ч. ПВХ.
10 В табл. 1 приведены рецептуры композиций. удлинения, сопротивления разрыву и прочности прп раздире, а . акжe i меньшение жесткости и липкости композиций, содержа цих модифицированный аэроспл. говорит о целе15 сообразно ти .применения модифицированных аэросилоз в поливинилхлоридных композициях.
514001
Таблица 2
Образцы по пр мерам
Показатели испытаний (2 (3 4 5 6
2,35
2,2
2,15
1,7
2,0
2,Я
2,5
135,0
115,0
120,0
160,0
193,0
170,0
65,0
1,2
1,15
1,39
1,15
1,3
Прочность при раздире, кгс
Жесткость, г
120,0
210,0 150,0
140,0
78,0
100,0
90,0
Формула изо брете ния
Поливинилхлоридная композиция, содержащая аэро сил, отличающаяся тем, что, с целью улучшения физико-механических свойств композиции, уменьшения жесткости
Составит=ль Н. Махмудбекова
Текред М. Семенов
Редактор T. Девятко
Корректор Т. Гревцова
Заказ 1405 12 Изд. № 1371 Тираж 630 Полги=пое
ЦНИИПИ Государственного комитета Сов.та Мииистроз СССР по делам изобретений и открытий
113035, Москва, )К-35, Раушская иаб., д. -1 5
Типография, пр. Сапунова, 2
Сопротивление разрыву, кгс/мм
Относительное удлинение, % и расширения ассортимента наполнителей. она содержит аэросил, модифицированный парофазным методом спиртами алифатического ряда от гептилового до тетрадециловогс
5 в количестве 1 — 20 вес. ч. на 100 вес. ч. поливинилхлорида.
