Краска

Краска

Иллюстрации

Показать все

Реферат

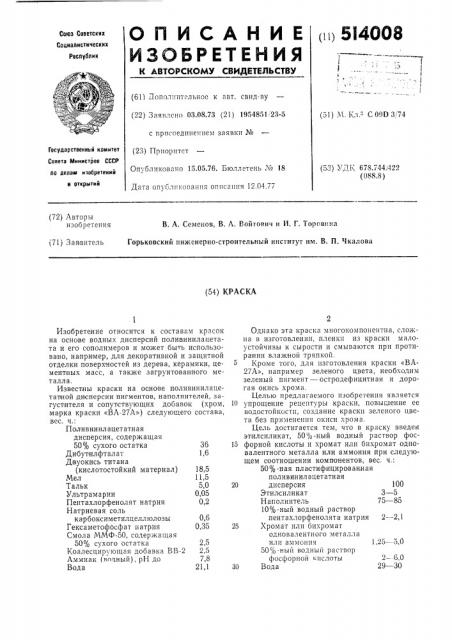

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1 1) 5I4008

Союз Советских

Социалистических

Рвслкблик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.08.73 (21) 1954851, 23-5 с присоединением заявки № (51) М. К..-" С00D3/74

ГостлаРственный комитет (23) Приоритет

Совета Министров СССР ло левам изобретений и открытий

Опубликовано 15.05.76. Бюллетень ¹ 18

Дата опубликования описания 12.04.77 (53) УДК 678.744.422 (088.8) (72) Авторы изобретения

В. А. Семенов, В. А. Войтович и И. Г. Торовина (71) Заявитель Горьковский инженерно-строительный институт им. В. П. Чкалова (54) КРАСКА

18,5

1 1,5

5,0

0,05

0,2

2,5

2,5

7,8

21,1

Изобретение относится к составам красок на основе водных дисперсий поливинилацетата и его сополимеров и может быть использовано, например, для декоративной и защитной отделки поверхностей из дерева, керамики, цементных масс, а также загрунтованного металла.

Известны краски на основе поливинилацетавной дисперсии пигментов, наполнителей, загустителя и сопутствующих добавок (хром, марка краски «ВА-27А») следующего состава, вес. ч.:

Поливинил ацетатная дисперсия, содержащая

50% сухого остатка 36

Дибутилфталат 1,6

Двуокись титана (кислотостойкий материал)

Мел

Тальк

Ультрамарин

Пентахлорфенолят натрия

Натриевая соль карбоксиметилцеллюлозы 0,6

Гексаметофосфат натрия 0,35

Смола ММФ-50, содержащая

50% сухого остатка

Коалесциру|ощая добавка ВВ-2

Аммиак (вечный), рН до

Вода

Однако эта краска многокомпонентна, сложна в изготовлении, пленки из краски малоустойчивы к сырости и смываются при протирании влажной тряпкой.

Кроме того, для изготовления краски «ВА27А», например зеленого цвета, необходим зеленый пигмент — остродефицитная и дорогая окись хрома.

Целью предлагаемого изобретения является

10 упрощение рецептуры краски, повышение ее водостойкости, создание краски зеленого цвета без применения окиси хрома.

Цель достигается тем, что в краску введен этилсиликат, 50%-ный водный расгвор фос15 форной кислоты и хромат или бихромат одновалентного металла или аммония при следующем соотношении компонентов, вес. ч.:

50%-ная пластифицированная поливинил ацетатная дисперсия 100

Этилсиликат 3 — 5

Наполнитель 75 — 85

10%-ный водный раствор пентахлорфенолята натрия 2 — 2,1

25 Хромат или бихромат одновалентного металла или аммония 1.25 -50

50%-ный водный раствор фосфорной кислоты 2 — 6,0

ЗО Вода 29 — 30

514008

Т аблица 1

Устойчивость к многократному изгибу, циклы

Адгезия к загрунтованному металлу, кI c см

Укрывистость, г/см

Смываемость, и, М2

Вымыван1i, %

1<раска

5231

13,3

1,1

200

Известная

0,8

160

11редлагаемая

1,3

2,5

1 аблица 2

Адгезия, кгс/см

Относительная деформация, %

Водоцог Ioщение через

24 ч, %

Вымывание, веществ, %

Связующее к бетону к дереву

22,5

0,56

1,0

1,0

1,3

7,0

1,8

4,9

1,4

ПВАД

ПВАД+ 1% БХ

ПВ АД+ 5,ь Э С

ПВАД+5" ЭС! +

1 % БХ;c

10,5

4,4

3,9

3,2

1,8 3,9

1,5

27 6

2,0

17,0

* 3C — этилсиликат-32.

БХ вЂ” бихромат аммония.

Для придания пленкам, образующимся из этого связующего, имеющего зеленый цвет, непрозрачности связующее смешивают с наполнителем, например с кислотостойкими минеральными порошками с цветом, близким к белому, например с маршалитом.

Из поливинилацетат ных дисперсий для приготовления краски можно использовать как пластифицирова нную гомополимерную поливинилацетагную дисперсию, так и сополимерные поливинилацетатные дисперсии, являющиеся внутренне пластифици рованными.

Из тетраорга нооксиланов предпочтительно использовать тетраэтоксисилан, как химически чистое вещество, так и его олигомеры: этилсиликат-32, этилсиликат-40, этилсиликат50, являющиеся широко доступными техническими продуктами.

Оптимальное соотношение компонентов следующее, вес. ч.:

Пластифицированная поливинилацетатная дисперсия, содержащая 50% сухого остатка, в котором 8 — 15% дибутилфтал ата 100

Этилсил икат-32 3

Маршалит 75

20%-ный водный раствор бихромата аммония

10 -ный водный раствор пентахлорфенолята натрия 2

50%-ный водный раствор фосфорной кислоты 6

Вода 30

Свойства пленок из красок предлагаемой и известной приведены в табл, 1, Как видно из таол. 1, предлагаемая краска превосходит Ilo основ|ным физико-механическим показателям известную. Кроме того, краска более технологична, так как имеет вязкость почти в два раза меньшую, что дает возможность .нанесения ее напылением без предварительного разбавления.

Краску готовят известным способом.

Наиболее предпочтительно использование в качестве перетирающего оборудования бисерной мельницы.

Известно, что одним из основных носителей свойств красок является их связующее (в данном случае поливинилацетатная дисперсия), которое определяет основные физико-механические хара ктеристики покрытий, образуемых на его основе.

В табл. 2 приведены результаты испытаний композиций, приготовленных из поливинилацетатной дисперсии (ПВАД), совмещенной с этилсиликатом (ЭС), бихро матом (БХ) и фосфорной кислотой (кислоту добавляют до рН 3), а также полимерных тел — пленок, образова|нных из них.

Водопоглощение определяют гравиметрически на образцах-пленках толщиной 1 мм, Вымывание характеризуют потерей массы образцов, выдержанных в воде до достижения ими равновесного водопоглощения и высушенных до постоя иной массы.

Ползучесть пленок определяют при 20 С по величине их относительной деформации под действием постоянного напряжения. Испытания проводят на консистометре Хепплера.

Адгезия определена методом отрыва под yIлом 90 полоски льняной ткани, приклеенной

514008

Формула изобретения

1,25 — 5,0

Составитель Л. Жукова

Редактор т. девятко

Текред М. Семенов

Заказ 1365/14 Изд. № 1346 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 испытуемыми композициями к дереву и бетону.

Из данных таблицы видно, что введение в

ПВАД, совмещенной с этилсиликатом и фосфорной кислотой, дополнительно бихромата позволяет в заметной мере повысить основные физико-механические свойства полимерных тел, образованных на ее основе.

Кроме того, введение,бихромата в составы на основе ПВАД, содержащей этилсиликаты, позволяет увеличить Нх жизнеспособность за счет раз>кижающего эффекта, уменьшить вязкость таких систем без предварительного разбавления водой, использова1ние которой крайне нежелательно, так как она уменьшает процентное содержание сухого вещества в дисперсии, что приводит к снижению когезионной прочности покрытий. Это дает возможнос гь получать краску с высоким содержанием сухоro остатка и с низкой вязкостью, отпадает необходимость в ее разбавлении.

Таким образом, по совокупности рассмотренных свойств можно сделать вывод, что прп совместном введении бихромата, этилсиликата и фосфорной кислоты достигается наибольший эффект.

Краска, содержащая 50%-,ную пластифицированную поливинилацетатную дисперсию, на5 полнитель, 10%-ный водный раствор пентахлорфенолята натрия и воду, отлич а ющая с я тем, что, с целью повышения физико-механических свойств краски и придания ей зеленого цвета, в нее введен этилсиликат, 50%10 ный водный раствор фосфорной кислоты и хромат или бихро IBT одновалентного металла или аммония при следующем соотношении компонентов, вес. ч.:

50% -ная пластифицированная

15 поливинилацетатная дисперсия 100

Этилсиликат 3 — 5

Наполнптель 75 — 85

10%-ный водный раствор

23 пентахлорфенолята натрия 2 — 2,1

Хромат или бихромат одновалентного металла или аммония

50%- ный водный раствор

25 фосфорной кислоты 2 — 6,0

Вода 29 — 30
