Реферат

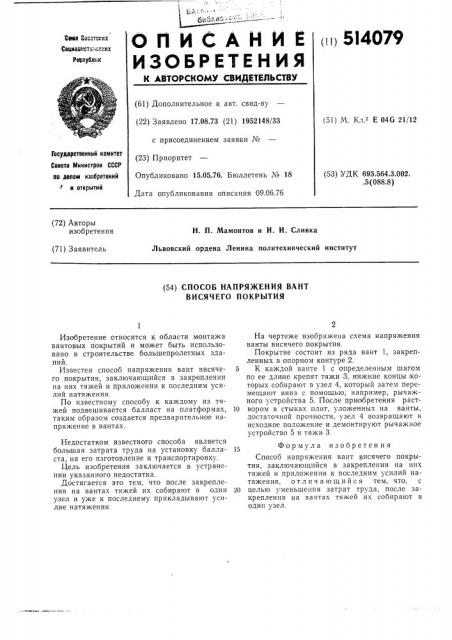

0i) 5I4079

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сема Сооетоких Социадиотичооних

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.08.73 (21) 1952148/33 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.76. Бюллетень № 18

Дата опубликования описания 09.06.76 (51) М. Кл E 04С 21/12

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 693.564.3.002. .5(088.8) (72) Авторы изобретения

Н. П. Мамонтов и И. И. Сливка (71) Заявитель

Львовский ордена Ленина политехнический институт (54) СПОСОБ НАПРЯЖЕНИЯ ВАНТ

ВИСЯЧЕГО ПОКРЫТИЯ

Изобретение относится к области монтажа вантовых покрытий и может быть использовано в строительстве большепролетных зданий.

Известен способ напряжения вант висячего покрытия, заключающийся в закреплении на них тяжей и приложении к последним усилий натяжения, По известному способу к каждому из тяжей подвешивается балласт на платформах, таким образом создается предварительное напряжение в вантах.

Недостатком известного способа является большая затрата труда на установку балласта, на его изготовление и транспортировку.

Цель изобретения заключается в устранении указанного недостатка.

Достигается это тем, что после закрепления на вантах тяжей их собирают в один узел и уже к последнему прикладывают усилие натяжения.

На чертеже изображена схема напряжения ванты висячего, покрытия.

Покрытие состоит из ряда вант 1, закрепленных в опорном контуре 2.

5 К каждой ванте 1 с определенным шагом по ее длине крепят тяжи 3, нижние концы которых собирают в узел 4, который затем перемещают вниз с помощью, например, рычажного устройства 5. После приобретения раст10 вором в стыках плит, уложенных на ванты, достаточной прочности, узел 4 возвращают в исходное положение и демонтируют рычажное устройство 5 и тяжи 3, Формула изобретения

Способ напряжения вант висячего покрытия, заключающийся в закреплении на них тяжей и приложении к последним усилий натяжения, отличающийся тем, что, с

20 целью уменьшения затрат труда, после закрепления на вантах тяжей их собирают в один узел.

514079

Составитель В. Табуринский

Техред М. Семенов

Корректор E. Рогайлина

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ 1259/11 Изд, Ко 1337 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
