Реферат



а,з и (L 1

Оийлг11» ° IM ф

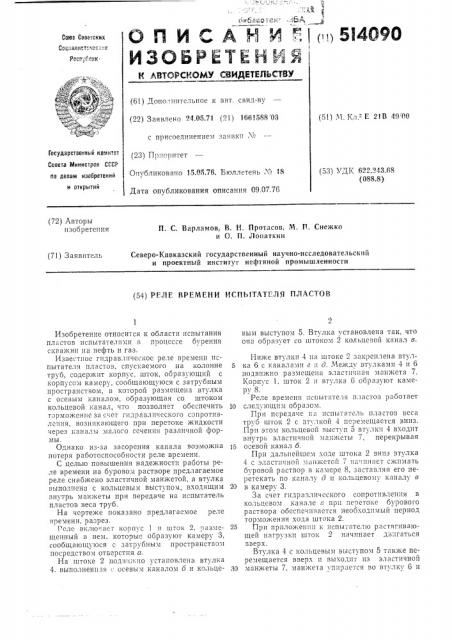

О П И C А VI И .: I (1) 5I4090

ИЗОБРЕТЕИИЯ l

Союз Cosaòsliíli

CoR. ;влистннесннx, Рево::с лак (61) Допо".нительное к авт, свид-ву (22) Заявлено 24,05.71 (21) 1661588 03 с присоединением заявки ¹ (23) Приоритет

Оп бликовало 15,05.76. Бюллетень Х 18 (51) М. Кл.з Е 218 49 00

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) УЛК 622 943.68 (088.8) Дата опубликования описания 09.07.76 (72) Авторы изобретения

П. С. Варламов, В. H. Протасов, М. П. Снежко и О. П. Лопаткин

Северо-Кавказский государственный научно-исследовательский и проектный институт нефтяной промышленности (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ ИСПЬ!ТАТЕЛЯ ПЛАСТОВ

Изобретение относится к области испытания пластов испытателями В процессе бурения сква>кин на нефть и газ.

Известнос гидрав Ili leci

Однако из-за засорения канала возможна потеря работоспособности реле времени.

С целью повышения надежности работы реле времени на бурово;i растворе предлагаемое реле снабжено эластичной манжетой, а втулка

Выполнена с кольцеВым Выст пом, Входящим внутрь манжеты при передаче на испытатель пластов веса труб.

На чертеже показано предлагаемое реле времени, разрез.

Реле вялю iaeT Iconiii C 1 II шток 2, размещенный в нем, которые образуют камеру 3, сообщающуюся с затрубным пространством посредством отверстия а.

На штоке 2 подвижно установлена втулка

4. выполненная с осевым каналом б и кольцевым выступом 5. Втулка установлена так, что

oIIB об1заз i.eT co IIIToIiOsi 2 кольцевой канал о.

Ниже втулки 4 па штоке 2 закреплена втул5 ка 6 с каналами г и д. Между втулками 4 н 6 подвижно размещена эластичliая манжета 7.

Корпус 1, шток 2 и втулка G образуют камер 8.

Реле времени IciIIIT",Tåclÿ п i IcTo работает

10 следующим образом.

При псредаче н . испытатель пластов веса труб шток 2 с втулкой 4 перемещается вниз.

Прп этом кольцевой выступ 5 втулкн 4 входит внутрь эластичной манкеты 7, перекрывая

15 осевой канал б.

При дальнейшем ходе штока 2 вниз втулка

4 C 3;I CTliilHOIi ii III CTOII 7 Ii i! Ilii;ICT сжимать буровой раствор В камере 8, заставлял его перетекать по каналу д и кольцевому каналу в

20 в камеру 3.

За счет гидравлического сопротивления в кольцевом канале а при перетоке бурового раствора обеспечивается необходимыи период торможения хода штока 2.

25 При прилокении к испытателю растлгнвающей нагрузки шток 2 начинает дв.(гаться г,верх.

Втулка 4 с кольцевым выступом 5 также перемещается вверх и Выходит из эластичной

30 манжеты 7, манжета упирается во втулку 6 и

514090

Формулы изооретения

Составитель Т. Мигуцкая

Редактор Г. Мозжечкова Техред T. Курилко Корректор А. Галахова

Заказ 1403/6 Изд. № 1356 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 дальше перемещается вместе с этой втулкой вве1?х. При этом между BT> ;IKOH 4 ?I >I 01 0 0É

7 образуется кольцевой канал.

Буроьой раствор перетекает из камеры 3 по осевому каналу о, между кольцевым выступом

5 и корпусом 1, по кольцевому каналу между манжетой 7 и втулкой 4 и через канал г в камеру 8. Так как сопротивление всех каналов мало, то шток 2 свободно перемещается вверх и буровой раствор заполняет камеру.

При повторной передаче на испытатель пластов веса труб шток 2 движется вниз, и работа реле времени повторяется.

Использование изобретения позволяет уменьшить трудоемкость обслуживания при его эксплуатации и при регулировке гидравлическогo coIIpI?TI влепия B .з.ависимости от забойной температуры.

Реле времени испытателя пластов, спускаемого на колонне труб, содержащее корпус, шток, образующий с корпусом камеру, сообщающуюся с затрубным пространством, в ко10 торой размещена втулка с осевым каналом, образующая со штоком кольцевой канал, отл и ч а ю щ е е с я тем, что, с целью повышения надежности работы реле времени на буровом растворе, оно снабжено эластичной манже15 той, а втулка выполнена с кольцевым выступом, входящим внутрь манжеты при передаче на испытатель пластов веса труб.
