Поворотны% гидравлический двигатель
Иллюстрации
Показать всеРеферат

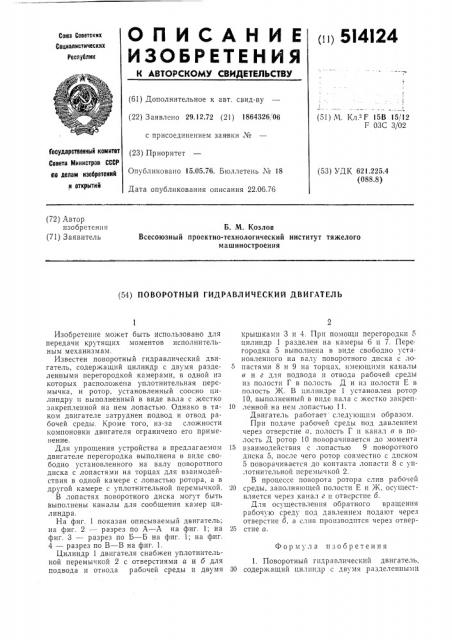

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (111 5l4I24
Союз Соеетских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.12.72 (21) 1864326, 06 (51) М. Кл. F 15В 15/12
F ОЗС 3/02 с присоединением заявки №
Государственный комитет
Совета Министров СССР по делам изобретений н открытий (23) Приоритет
Опубликовано 15.05.76, Бюллетень № 18
Дата опубликования описания 22.06.76 (53) УДК 621.225.4 (088.8) (72) Автор изобретения (71) Заявитель
Б. М. Козлов
Всесоюзный проектно-технологический институт тяжелого машиностроения (54) ПОВОРОТНЪ!Й ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЪ
Формула изобретения
Изобретение может быть использовано для передачи крутящих моментов исполнительным механизмам.
Известен поворотный гидравлический двигатель, содержащий цилиндр с двумя разделенными перегородкой камерами, в одной из которых расположена уплотнительная перемычка, и ротор, установленный соосно цилиндру и выполненный в виде вала с жестко закрепленной на нем лопастью. Однако в таком двигателе затруднен подвод и отвод рабочей среды. Кроме того, из-за сложности компоновки двигателя ограничено его применение.
Для упрощения устройства в предлагаемом двигателе перегородка выполнена в виде свободно установленного на валу поворотного диска с лопастями на торцах для взаимодействия в одной камере с лопастью ротора, а в другой камере с уплотнительной перемычкой.
В лопастях поворотного диска могут быть выполнены каналы для сообщения камер цилиндра.
На фиг. 1 показан описываемый двигатель; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг.
4 — разрез по  — В на фиг. 1.
Цилиндр 1 двигателя снабжен уплотнительной перемычкой 2 с отверстиями а и б для подвода и отвода рабочей среды и двумя крышками 3 и 4. При помощи перегородки 5 цилиндр 1 разделен на камеры 6 и 7. Пере. городка 5 выполнена в виде свободно установленного на валу поворотного диска с ло.
5 пастями 8 и 9 на торцах, имеющими каналы в и г для подвода и отвода рабочей среды из полости Г в полость Д и из полости Е в полость Ж. В цилиндре 1 установлен ротор
10, выполненный в виде вала с жестко закреп10 ленной на нем лопастью 11.
Двигатель работает следующим образом.
При подаче рабочей среды под давлением через отверстие а, полость Г и канал в в полость Д ротор 10 поворачивается до момента
15 взаимодействия с лопастью 9 поворотного диска 5, после чего ротор совместно с диском
5 поворачивается до контакта лопасти 8 с уплотнительной перемычкой 2.
В процессе поворота ротора слив рабочей
20 среды, заполняющей полости Е и )К, осуществляется через канал г и отверстие б.
Для осуществления обратного вращения рабочую среду под давлением подают через отверстие б, а слив производится через отвер25 стие а.
1. Поворотный гидравлический двигатель, 30 содержащий цилиндр с двумя разделенными
514124 А В„
A-A
Q у иг.с
Д В
Фиг. 1
В-В
Б-b
Составптсль М. Абросимова
Техред М. Семенов
Редактор A. Г1ейсоиенко
Корректор л. Котова
Заказ 1316/17 Изд. в 1336 Тпрагк 882 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
1!3335, Москва, Ж-35, Раушскан наб., д. 4, 5
Типографии, нр. C øóíîâà, 2 перегородкой камерамн, в одной из которь,:х расположена уплотнительная перемычка, и ротор, установленный соосно цилиндру и выполненный в виде вала с жестко закрепленной на нем лопастью, отличающийся тем, что, с целью упрощения устройства, перегородка выполнена в виде свободно установленного иа валу поьоротного диска с лона.тямп на торцах для взаимодействия в одной камере с лопастью ротора, а в другой камере с уплотнительнои перемычкой, 5 2. Двигатель по п. 1, отлич а ющи йся тем, что в лопастях поворотного диска выполнены каналы для сообщения камер цилиндра.
