Реферат



Вйтюнтно-. ":: .. -аескъя пп 5l4I37

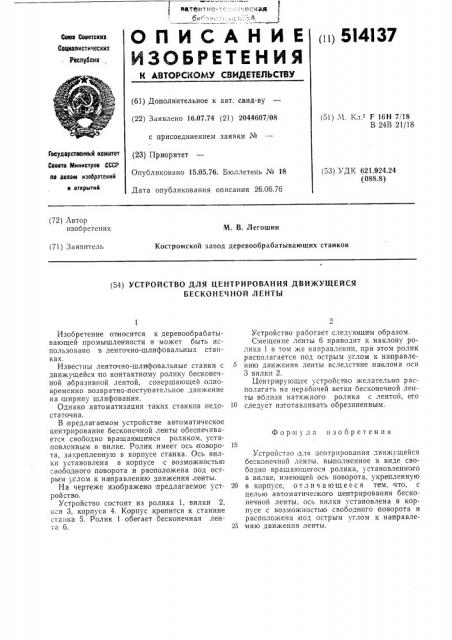

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Саве Саветскил

Сацзялнстических

Республик, (61) Дополнительное к авт. свид-ву (22) Заявлено 16.07.74 (21) 2044607/08 (51) М. Кл."- F 16Н 7/18

В 24В 21/18 с присоединением заявки №

Гасударственный комитет

Совете Министров СССР аа лелем изобретений и открытий (23) Приоритет

Опубликовано 15.05.76. Бюллетень № 18

Дата опубликования описания 26.06.76 (53) УДК 621.924.24 (088.8) (72) Автор изобретения

М. В. Легошин (71) Заягитель

Костромской завод деревообрабатывающих станков (54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ДВИ)КУЩЕЙСЯ

БЕСКОНЕЧНОЙ ЛЕНТЪ|

Формула изобретения

Изобретение относится к деревообрабатывающей промышленности и может быть использовано в ленточно-.шлифовальных станках.

Известны ленточно-шллфовальные станки с движущейся по контактному ролику бесконечной абразивной лентой, совершающей одновременно возвратно-,поступательное движение на |ширину шлифования.

Однако автоматизация таких станков недостаточнаа.

В предлагаемом устройстве автоматическое центрирование бесконечной, ленты обеспечивается свободно вращающимся роликом, установленны.м в вилке. Ролик имеет ось поворота, закрепленную в корпусе станка. Ось вилки установлена в корпусе с возможностью свободного поворота и расположена под острым углом к на правлению движения лвнты.

На чертеже изображено предлагаемое устройство.

Устройство состоит из ролика 1, вилки 2, оси 3, корпуса 4. Корпус крепится к станине станка 5. Ролик 1 обегает бесконечная лента 6.

Устройство работает следующим образом.

Смещение ленты 6 приводит к наклону ролика 1 в том же направлении, при этом ролик располагается под острым углом к направлению движения ленты вследствие на клона оси

3 вилки 2.

Центри|рующее устройство желательно располагать на нерабочей ветви бесконечной ленты вблизи натяжного ролика с лентой, его

10 следует изтотавливать обрезиненным.

Устройство для центрирования движущейся бесконечной ленты, выполненное в виде свободно вращающегося ролика, установленного в вилке, имеющей ось поворота, укрепленную

20 в корпусе, отличающее,ся тем, что, с целью автоматического центрирования бесконечной ленты, ось вилки установлена в корпусе с возможностью свободного поворота и расположена под острьгм углом к направле25 нию движения ленты.

5I4137

Составитель Б. Горков

Техред М. Семенов

Редактор Н. Аристова

Корректор А. Степанова

Заказ 1415, 12 Изд. ЛЪ 1350 Тираж 1!34 Подписное

ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
