(II) 5I4I58

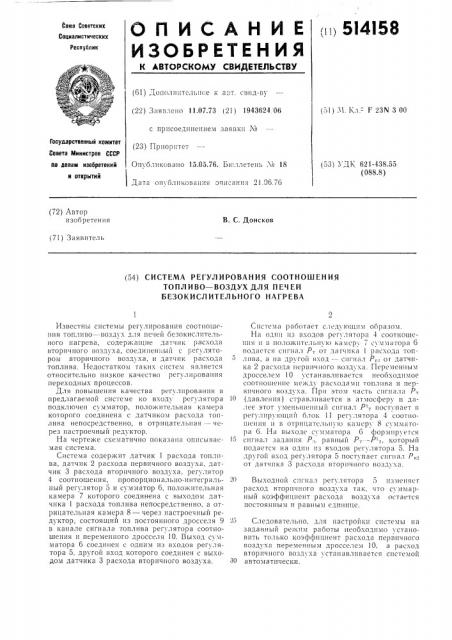

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) 1,ополнитсльное к a;r. свид-ву (22) Заявлено 11.07.73 (21) 1943624 06 (51) Л1. Кл. - Г 23N 3 00 с присоединением заявки ¹

Гасударственный комитет

Совета Министров СССР до делам наобретений и открытий (23) Приоритет

Опубликовано 15.05.76. Бюллетень ¹ 18 (53) УДК 621-438.55 (088.8) Дата опуоликования описания 21.06.76 (72) Автор

В. С. Донсков изобретения (71) Заявитель (54) СИСТЕМА РЕГУЛИРОВАНИЯ СООТНОШЕНИЯ

ТОПЛИВΠ— ВОЗДУХДЛЯ ПЕЧЕЙ

БЕЗОКИСЛИТЕЛЬНОГО НАГРЕВА

Известны системы регулирования соотношения топливо — воздух для печей безокислительного нагрева, содержащие датчик расхода вторичного воздуха, соединен: ый с регулятором вторичного воздуva, и датчик расхода топлива. Недостатком таки.: систем является относительно низкое качество регулирования переходных процессов.

Для повышения качества регулирования в предлагаемой системе ко входу регулятора подключен сумматор, положительная камера которого соединена с датчиком расхода топлива непосредственно, в отрицательная — через настроечный редуктор.

На чертеже схематично показана описываемая система.

Система содержит датчик 1 расхода топлива, датчик 2 расхода первичного воздуха, датчик 3 расхода вторичного воздуха, регулятор

4 соотношения, пропорционально-интегральHIIH регулятор 5 и сумматор 6, положительная камера 7 которого соединена с выходом датчика 1 расхода топлива непосредственно, а отрицательная камера 8 — через настроечный редуктор, состоящий из постоянного дросселя 9 в канале сигнала топлива регулятора соотношения и переменного дросселя 10. Выход сумматора 6 соединен с одним из входов регулятора 5, другой вход которого соединен с выходом датчика 3 расхода вторично-о воздуха.

Система pano I ae r c, Iona ющим образом.

На один из входов регулятора 4 соотношения и в положительную камеру 7 суммагора 6 подается сигнал Р,. от дагчика расхода топлива, à Ila другой вход — сигнал Ргн оТ датчика 2 расхода первичного воздуха. Переменным дросселем 10 устанавливается необходимое соотношение между расходами топлива и первичного воздуха. При этом часть сигнала Р, 10 (давления) стравливается B атмосферу и д 1лее этот уменьшенный сигнал PI, поступает г регулирующий блок 11 регулятора 4 соотношения и в отрицательную камеру 8 сумматора 6. На выходе сумматора 6 формируется

15 сигнал задания Р,, равный Р, -Р,, который подается на один из входов регулятора 5. На другой вход регулятора 5 поступает сигнал Р„ от датчика 3 расхода вторичного воздуха.

20 Выходной сигнал регулятора 5 изменяет расход вторичного воздуха так, что суммарный коэффициент расхода воздуха остается постоянным и равным единице.

25 Следовательно. для настройки системы на заданный режим работы необходимо установить только коэффициент расхода первичного воздуха переменным дросселем 10, а расход вторичного воздуха устанавливается системой

30 автоматически, 514158

Формb ла нзооpеTеl!))SI

six

Составитель А. Агладзе

Техред М. Семенов

1(орректор Л. Орлова

Редактор А. Пейсоченко

Заказ 1360, 11 Изд. ¹ 1364 Тираж 690 Г!одписное

Ц11ИИГ1И Государственного комитета Совета Министров СССР ио делам изобретений и открытий

113035, Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Система регулирования соотношения топливо — воздух для печей безокислительного нагрева, содержащая датчик расхода вторичного воздуха, соединенный с регулятором вторичного воздуха, и датчик расхода топлива, о т л и ч а )о II1, а 5! с 5I )ем, чт о, с цельlo повышения качества регулирования, ко входу регулятора подключен сумматор, положительная камера которого соединена с датчиком расхода топлива непосредственно, а отрицательная— через настроечный редуктор.
