Реферат

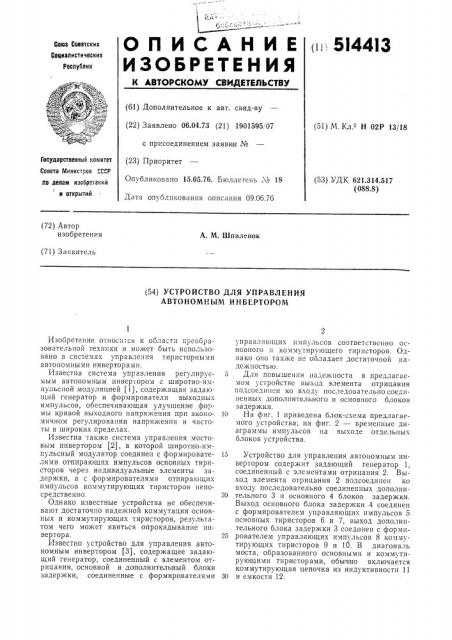

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii 5I44I3

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.04.73 (21) 1901595i07 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.76. Бюллетень ¹ 18

Дата опубликования описания 09.06.76 (51) М. Кл Н 02Р 13/18

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.314.517 (088.8) (72) Автор изобретения

А.М, Шпиленок (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ

АВТОНОМНЫМ ИНВЕРТОРОМ

Изобретение относится к области преооразовательной техники и может быть использовано в системах управления тиристорными автономными инверторами.

Известна система управления регулируемым автономным инверзором с широтно-импульсной модуляцией (1), содержащая задающий генератор и формирователи выходных импульсов, обеспечивающая улучшение формы кривой выходного напряжения при экономичном регулировании напряжения и частоты в широких пределах.

Известна также система управления мостовым инвертором (21, в которой широтно-импульсный модулятор соединен с формирователями огпирающих импульсов основных тиристоров через индивидуальные элементы задержки, а с формирователями отпирающих импульсов коммутирующих тиристоров непосредственно.

Однако известные устройства не обеспечивают достаточно надежной коммутации основных и коммутирующих тиристоров, результатом чего может явиться опрокидывание инвертора.

Известно устройство для управления автономным инвертором (3), содержащее задающий генератор, соединенный с элементом отрицания, основной и дополнительный блоки задержки, соединенные с формирователями управляющих импульсов соответственно основного и коммутирующего тирпсторов. Однако оно также не обладает достаточной надежностью.

5 Для повышения надежности в предлагаемом устройстве выход элемента отрицания подсоединен ко входу последовательно соединенных дополнительного и основного блоков задержки.

10 На фиг. 1 приведена блок-схема предлагаемого устройства; на фиг. 2 — временные диаграммы импульсов на выходе отдельных блоков устройства.

15 Устройство для управления автономным инвертором содержит задающий генератор 1, соединенный с элементами отрицания 2. Выход элемента отрицания 2 подсоединен ко входу последовательно соединенных дополни 0 тельного 3 и основного 4 блоков задержки.

Выход основного блока задержки 4 соединен с формирователем управляющих импульсов 5 основных тиристоров 6 и 7, выход дополнительного блока задержки 3 соединен с форми25 рователем управляющих импульсов 8 коммутирующих тиристоров 9 и 10. В диагональ моста, образованного основными и коммутирующими тиристорами, обычно включается коммутирующая цепочка из индуктивности 11

30 и емкости 12.

514413

Устройство для управления автономным инвертором работает следующим образом.

Пусть в исходном состоянии на выходе задающего генератора 1, а следовательно, и на входе цепочки из двух последовательно соединенных элементов отрицания 2 (т. е. на входе одного из дополнительных блоков задержки

3) имеется разрешающий импульс. При этом на вход дополнительного блока задержки 3 другого канала от элемента отрицания поступает противоположный сигнал — сигнал запрета. Вследствие этого отпирающий сигнал поступает в цепь управления основного тиристора 7, в то время как каналы управления тиристоров 6 и 9 заблокированы. Напряжение на конденсаторе 12 имеет при этом полярность, указанную па фиг. 1.

Потенциально-временные диаграммы импульсов на выходе отдельных блоков, представленные на фиг. 2, поясняют работу устройства.

При появлении в момент времени 4 на выходе задающего генератора 1 импульса запрета сигналы на входах каналов изменяются на противоположные, т. е. на входе дополнительного и основного блоков задержки 3, 4 в момент 4 появляется импульс запрета, а на входе дополнительного блока задержки 3 другого канала — разрешающий сигнал, При этом отпирающий продолжительный импульс U в цепи управления основным тиристором 7 под действием сигнала запрета начинает спадать также в момент 4. Вследствие прохождения сигналд разрешения через дополнительный блок задержки 3 формирователь управляющих импульсов 8 генерирует отпирающий импульс для отпирания коммутирующего тиристора 9 с задержкой Л4 относительно момента 4. Поэтому процесс коммутации и восстановления основного тиристора 7 происходит при полном отсутствии отпирающего импульса в цепи управления основного тиристора 7, благодаря чему повышает5 ся надежность устройства управления инвертором.

Запуск формирователя отпирающих импульсов 5 для основного тиристора 6 происхорит с суммарной задержкой (Л4+At4) отно1О сительно момента 4, при этом исключается срыв инвертора по цепи основных тиристоров, что также повышает надежность.

При смене сигнала на выходе задающего генератора на исходный происходит срабатыва15 ние с аналогичными задержками заблокированных формирователей управляющих импульсов тиристоров 10, 7.

Формула изобретения

Устройство для управления автономным инвертором, содержащее задающий генератор, соединенный с элементом отрицания, основной и дополнительный блоки задержки, соединен25 ные с формирователями управляющих импульсов соответственно основного и коммутирующего тиристоров, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, выход элемента отрицания подсоединен ко входу поЗО следовательно соединенных дополнительного и основного блоков задержки.

Источники информации, принятые во внимание прн экспертизе:

1. авт. св. № 318127 кл. Н 02М 1/08.

35 2. Сандлер А. С., Гусяцкий Ю. М. «Тиристорные инверторы с широтно-импульсной модуляцией для управления асинхронными двигателями», «Энергия», М., 1968 г.

3. авт. св. № 311365 кл. Н 02р 13/18.
