Комбинированная резьбоформирующая головка

Комбинированная резьбоформирующая головка

Иллюстрации

Показать все

Реферат

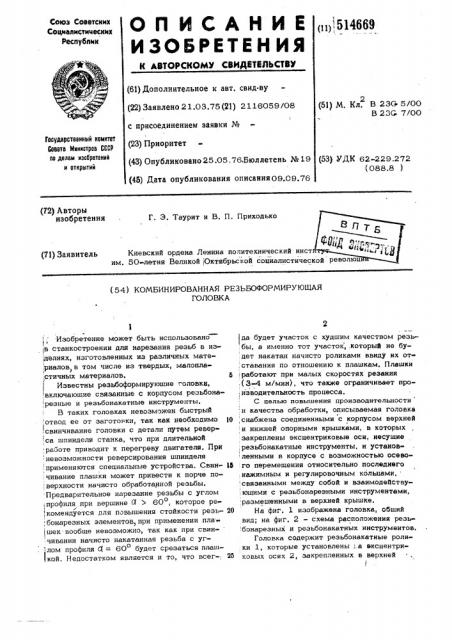

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

„ 1514669 (61) Дополнительное к авт. свид-ву (22) Заявлено 21.03.75 (21) 2116059/08 с присоединением заявки № (51) М Кл В 23& 5/00

В 23С 7/00 (23) Приоритет

Государственный комитет

Саветв Министров СССР оо делам изооретеиий и открытий (53) УДК 62-229.272 (088.8 ) (43) Опубликовано 25.05. 76.Бюллетень № 19 (45} Дата опубликования описания09.09,76 (72) Авторы изобретения

Г. Э. Таурит и В. П. Приходько

Киевский ордена Ленина политехнический инст им. 50-летия Великой Октябрьской соииалистическ (71) Заявитель (54) КОМБИНИРОВАННАЯ РЕЗЬБОФОРМИРУЮЩАЯ

ГОЛОВКА

Изобретение может быть использовано в станкостроении для нарезания реэьб в иэделиях, изготовленных из различных мате,риалов в том числе из твердых, малоплаI J стичных материалов. б !

Известны реэьбоформируюшие головки,,включающие связанные с корпусом резьбона, резные и резьбонакатные инструменты.

B таких головках невозможен быстрый ! отвод ее от заготогхи, так как необходимо 3Q свинчивание головки с детали путем ревер са шпинделя станка, что при длительной работе приводит к перегреву двигателя, При невозможности реверсирования шпинделя

:.применяются специальные устройства. Свин- тэ ,чивание плашки может привести к порче по. верхности начисто обработанной резьбы.

Предварительное нарезание резьбы с углом ,профиля при вершине Я ) 60о, которое pet г комендуется для повышения стойкости резь- 20, бонарезных элементов, при применении пла шек.вообше невозможно, так как при свин- чивании начисто накатанная резьба с yrI . лом профиля С(= 60 будет срезаться плашо кой. Недостатком является и то, что всег-, М да будет участок с худшим качеством резь;бы, а именно тот участок,.который не будет накатан начисто роликами ввиду их отставания по отношению к плашкам. Плашки работают при малых скоростях резания .(3-4 мlмин}, что также ограничивает про,изводительность процесса.

С целью повышения производительности

,и качества обработки, описываемая головка ,снабжена соединенными с корпусом верхней и нижней опорными крышками, в которых закреплены эксцентриковые оси, несущие

; реэьбонакатные инструменты, и установленными в корпусе с воэможностью осевого перемешения относительно последнего, нажимным и регулировочным кольцами, .связанными между собой и взаимодейству: ющими с резьбонарезными инструментами, раэмешенными в верхней крышке, На фнг. 1 изображена головка, обший вид; на фиг. 2 — схема расположения резь бонареэных и реэьбонакатных инструментов, Головка содержит резьбонакатные ролики 1, которые установлены ..а эксцентриковых осях 2, закрепленных в верхней

) >14669

1 опорной крышке 3 и нижней опорной крыш ке 4. Расстояние между .крьинками 3 и 4 определяется размером прокладки ". В верхней опорной крьицке 3 на кулачках 6,, подпружиненных пружинами 7, установлены реэьбонарезные инструменты (гребенки) 8, .

В заданном положении кулачки удерживаются нажимным кольцом 9, соединенным с регулировочным кольцом 10. В верхней опорной крышке 3 Аа конце эксцентриковоМ оси 2 расположена шестерня 11, находя-- «» шаяся в зацеплении с зубчатым колесом 12, соединенным с корпусом 13. В корпус входит хвостовик 14, соединенный с верхней опор(ной крышкой 3 и имеющий,запрессованные штифты 15 с сухарями 16, воспринимающие, усилие пружины 17. На корпусе 13 установлен стакан 18 с пальцами 19 и надетыми йа них роликами 20. Пальцы 19 проходят через фасонные пазы в корпусе 13 и хвостовике 14, а их концы входят в отверстия сердечника 21. Стакан 18 соединен с регулировочным кольцом 10 и несет на себе полукольца 22 и 23, Головка может быть снабжена внутренним упором для ее отклю-, 25 чения.

Головка подается на заготовку, резьбонарезные инструменты (гребенки) 8 производят предварительное нареэание резьбы.

После того., как будет сформирован предварительный профиль резьбы, в работу вступают резьбонакатные инструмечты (ролики)

1, которые форм руют окончательный профиль резьбы. По достижении требуемой длины резьбы йолукольца 22 и 23 зависают на упорах (на чертеже не показаны) вместе с сердечником 21, стаканом 18, установлен- ными в нем пальцами 19, роликами 20 и соединенными с ним регулировочным коль40 цом 10, нажимным кольцом 9 и прекра цают поступательное движение в направлении нареэания резьбы. В то же время коопус 13,. хвостовик 14 с верхней опорной крышкой 3 и нижней опорной крышкой 4 продолжают движение в 1ом же направлении, резьбона: катные инструменты (ролики 1 и гребенки8) продолжают формирование резьбы на заготов ке, Гребенки нарезают резьбу до тех пор, пока кулачки 6, на которых закреплены гребенки, не выйдут из контакта с нажимным кольцом 9 . Как только это произойдет ку7

4 ! лачки 6 под действием пружин 7 быстро отведут гребенки от заготовки, произойдет выключение резьбонареэной части головки.

Реэьбонакатные ин тру агенты (ролики) 1 в это время будут заканчивать обкатывать предварительно нарезанную гребенками 8 резьбу, так как пальцы 19 с роликами 20 будут еше находиться на вертикальном участке фасонного паза в корпусе 13 и хвостовике 14. Когда пальцы 19 с роликами

20 выйдут на наклонный участок паза под действием пружины 17, произойдет поворот корпуса 13 относительно хвостовика 14.

При этом шестерня 11 . будет обкатываться ио зубчатому колесу 12, произойдет по ворот эксцентричных осей 2, который и обеспечит отвод резьбонакатных инструментов (роликов) от заготовки, т. е. произойдет выключение всей головки, Головка быстро отводится назад, полукольца 22 и 23 упираются в верхние упоры (иа чертеже не показаны) и в обратном порядке происходит закрывание головки.

Таким образом, на вертикальном участке фасонного паза производится отключение резьбонареэной части головки, а на наклонном - отключение всей головки. Запаздывание отключения роликов относительно отключения гребенок подбирают .так, чтобы ролики закончили обкатывание предварительно нарезанной резьбы.

Величину запаздывания регулируют вертикальным перемешением нажимного кольца

9 относительно регулировочного кольца 10.

Формула изобретения

Комбинированная резьбоформируюшая головка, включающая связанные с корпусом резьбонарезные и резьбонакатные инструменты, о т л и ч а ю ш а я с я тем, что, с целью повышения производительности и качества обработки, головка снабжена соединенными с корпусом верхней и нижней опорными крышками, в которых закреплены эксцентриковые оси, несущие резьбонакат- I ные инструменты, и установлении m в корпусе с воэможностью осевого перемещения относительно последнего нажимнь1м и регулировочным кольцами, связанными между собой: и взаимодействующими с резьбонарез «ыми инструментами, размещенными B верхней крышке.
