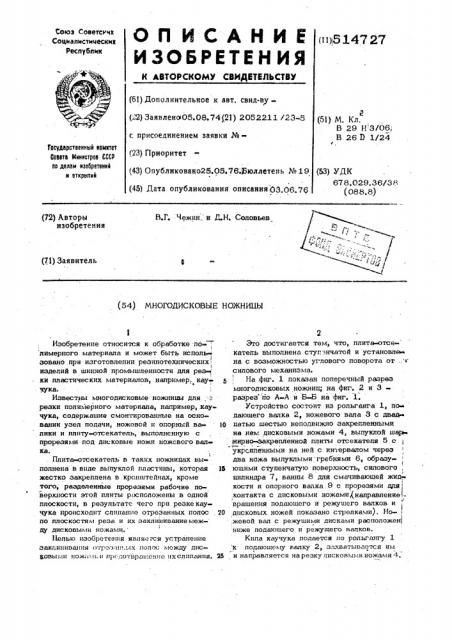

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистицескик
Республик (1 1>5 147 27 (61),П,ополнительное к авт. свид-ву(2) Заявлено(05.08.74(21) 2052211 /23-5 с присоединением заявки №(23) Приоритет (43) Опубликовано25.05.76.бюллетень № 19 (45) Дата опубликования описания03.06.76
2 (51) M. Кл.
В 29 H 3/06;
В 26 Э 1/24
Государотаенный KoLNTeT
Соаета Ккнестрое СССР по делам кзооретенкй и открытий (53) УДК
678.029. 36/38 (088.8) В.Г.:Чежин. и Д Н. Соловьев (72) Авторы изобретения (71) Заявитель (54) МНОГОДИСКОВЫЕ НОЖНИЦЫ
Изобретение относится к обработке по=;
)лимерцого материала и может быть исполь-.
I зовано при изготовлении резинотехнических
1 иэделий в шинной промышленности для рез-() ки пластических материалов, например, кау чука.
Известны многодисковые ножницы для резки полимерного материала, например,каучука, содержащие смонтированные на основании узел подачи, ножевой и опорный валики и плиту-отсекатель, выполненную с прорезями под дисковые ножи ножевого валка. . Плита-отсекатель в таких ножницах выполнена в виде выпуклой пластины, которая жестко закреплена в кропштейиах, кроме того, разделенные прорезями рабочие поверхности атой плиты расположены в одной плоскости, в результате чего при реэкекаучука происходит слипание отрезанных полос по плоскостям реза и их заклиниваниемеж-
l ду дисковыми ножами
Целью изобретения является устранение эакли(п(ва(и(я отрез:и!!.((х !(олО(между д((с» ковы(.и(иож;)ми и ирт лот)вра((.ст(ие ихслипания.
Это достигается тем, что, плита-отсе- катель выполнена ступ нчатой и установле на с возможностью yrnoaoro поворота от .)т силового механизма, На фиг. 1 показан поперечный разрез многодисковых ножниц; на фиг. 2 и 3разрез !io А-А и Б-Е на фиг. 1.
Устройство состоит иэ рольганга 1, по. дающего валка 2, ножевого вала 3 с двад (О цатью шестью неподвижно закрепленными на нем дисковыми ножами 4, выпуклой шар (нирно-(акрепленной плиты отсекателя 5 с укрепленными на ней с ин1ервалом через два ножа выпуклыми гребнями 6, образу(15 юшими ступенчатую поверхность, силового, ) цилиндра 7, ванны 8 для смачиваюшей жид кости и опорного валка 9 с прорезями д, (тя(,контакта с дисковыми ножами(направление() вращения подающего и режущего валков и
20 дисковых ножей показано стрелками). Но« жевой вал с режущими дисками рас((сложен( ниже подающего и режущего валков.
Кипа каучука подается ио рольгангу 1 к подающему валку 2, элхватывается им
25 и направляется на резку ((искови(ми ножами 4.
3 514
Отрезанные. полосы шириной около 20 мм .захватываюп:я ножами в междисковом про-, 1 странстве и перемешаются, вместе с ними ро гребней 6 и разгрузочной плиты-отсекателя 5, по поверхностям которых полосы скользят, выходя из междискового прост»
5 рачства. Ступенчатое расположение поверх ностей гребней 6 и плиты-отсекатепя 5 по- . зволяет снизить нагрузку на плиту, так как происходит не6дновременный первоначальный упор разрезанных пластин перед их выходом из зоны захвата дисками. Кроме того, ступен-, чатое расйопожение поверхностей дает вертикальное смещение полос по соседним поверхностям, что предохраняет их от слипа;ния после выхода из междискового простран- 5 ства.
Разрезанные полосы каучука выходят из междискового пространства по поверхностям гребней 6 и плиты-отсекатепя 5 до тех пор, пока сила захвата полос дисками больше си-, лы трения полос по поверхностям скольжения .
«гребней и плиты. При нарушении этого отношения в конце процесса полосы останавливаются и перестают выходить из пространства между дискали. Ипя окончательного удаления разрезанных полос плита-отсекатель 5 с гребнями 6 поворачивается вокруг
727 4
1 шарнира с помошыо силового цилиндра 7, после чего она возвращается в исходное положение.
Ипя облегчения усилий резания и нанесения на поверхности реза предохраняющего от слипания каучука слоя ножи смачивают° ся жидкостью, например водой, проходя через ванну 8.
Опытные многодисковые ножницы успешно прошли испытания при резке кип синтети еского каучука CKH на двадцать семь полос.
Формула изобретения
Многодисковые ножницы для резки полимерного материала, например, каучука, содержащие смонтированные на основании узел подачи, нож вой и опорный валики и плиту-отсекатель, выполненную с прорезями под дисковые ножи ножевого валка, о тл и ч а ю ш и е с я тем, что, с целью устранения заклинивания отрезанных полос между дисковыми ножами и предотвращения их слипания, плита-отсекатель выполнена ступенчатой и установлена с возможностью углового поворота от силового механизма.
51472 i
