Антифрикционный самосмазывающийся материала
Иллюстрации
Показать всеРеферат

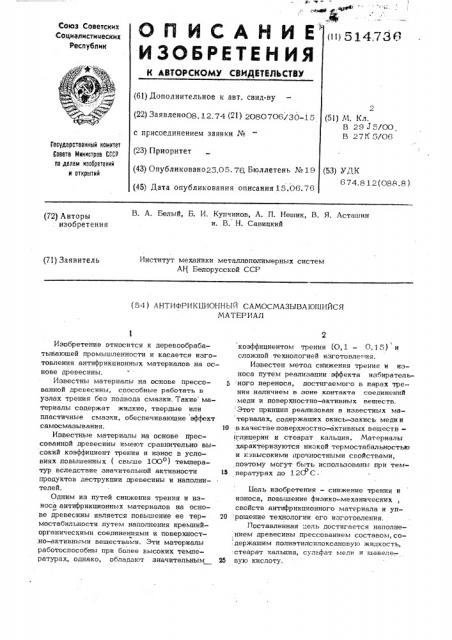

ОЛ ИКАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (11) 514,736
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено08. 12.74 (21) 2080706/30-15
2 (51) М. Кл.
В 29 J5/00
B 27K 5/06 с присоединением заявки № (23) Приоритет (43) Опубликовано25,05. 76. Бюллетень ¹ 19 (45) Дата опубликования описания15.06.76
Гооударстаенный комитет
Совета Министроа СГСР по делам изобретений и открытий (53) УДК
6 74.8 1 2 (088.8 ) В. А, Белый, Б. И. Купчинов, А. П. Нешик, В. Я. Асташин и. В. Н. Савицкий (72) Авторы . изобретения
Институт механики металлополимерных систем
AH Белорусской ССР (71) Заявитель (54) АНТИФРИКЦИОННЫЙ САМОСМАЗЫВАЮШИЙСЯ
МАТЕРИАЛ
Изобретение относится к деревообрабатывающей промышленности и касается изготовления антифрикционных материалов на основе древесины.
Известны материалы на основе прессованной древесины, способные работать в узлах трения без подвода смазки. Такие материалы содержат жидкие, твердые или пластичные смазки, обеспечиваюшие эффект самосмазывания. 10
Известные материалы на основе прессованной древесины имеют сравнительно высокий коэффициент трения и износ в условиях повышенных (свыше 100о) температур вследствие значительной активности 1S продуктов деструкции древесины и наполнителей, Одним из путей снижения трения и износа антифрикционных материалов на основе древесины является повышение ее тер- 20 мостабильности путем наполнения кремнийорганическими соединениями и поверхност.но-активными веществами. Эти материалы работоспособны при более высоких температурах, однако, обладают значительным 25 коэффициентом трения (О, 1 — О, 1 5) и сложной технологией изготовления.
Известен метод снижения трения и износа путем реализации эффекта избирательного переноса, достигаемого в парах трения наличием в зоне контакта соединений меди и поверхностно-активных веществ. Этот принцип реализован в известных материалах, содержащих окись-закись меди и в качестве поверхностноактивных вешеств— глицерин и стеарат кальция. Материалы характеризуются низкой термостабильностью и невысокими прочностными свойствами, поэтому могут быть использованы при температурах до 120 С;
Цель изобретения — снижение трения и износа, повышение физико-механических свойств антифрикционного материала и уп рощение технологии его изготовления.
Поставленная цель достигается наполнением древесины прессованием составом,содержащим полиэтилсилоксановую жидкость, :стеарат кальция, сульфат меди и щавелевую кислоту. 8147 Э6
Сульфат меди 6-8
„Шавелевая кислота 1-2
Прессованная древесина 6 5-70
Материал изготавливается следуюшим образом. древесные заготовки любой исходной влажности пропитывают водным раствором сульфата меди, шавелевой кислоты и высушивают до влажности 6-8%. Подготовленные таким образом заготовки наполняют подо31
© гретои до температуры плавления стеарата кальция (165-170оС) попиэтилсипоксановой жидкостью и прессуют при удельном давлении 120-150 кг/смР
Физико-механические и фрикционные свой15 о
5 ства предлагаемого и известного материала, содержашего кремнийорганические соединения и стеарат кальция, сведены в таблицу..
Известный материал
Показатели
Предлагаемый материал
Гшотность, г/см
1,2-1,3
1, 3-1,4
Предел прочности при сжатии вдоль волокон, кг/см
1 200-17 00
18-1 9
0,03-0,07
1 1 00-1200
17-18 а
Твердость по Бринеппю, кг/мм
Коэффициент трения
Интенсивность износа, кг/1км, пути
0,08-0, 1
0,2
0,3
Использование водорастворимых сульфата меди и шавелевой кислоты, а также хорошея совместимость полиэтипсилоксано -,49 вой жидкости со стеаратом кальция, повы1 шенная термостабильность ингредиентов напопнителя позволяют попучиту материал
С высокими физико-механическими и антифрикционными свойствами, упростить тех1, нопогию его изготовленйя.
22-23
1-2
68
1-2
6 5-70 жидкость
Стеарат кальция
Сульфат меди
Шавелевая кислота
Прессованная древесина б
Антифрикционный,. самосмазывающийся ма- вф сериал на основе прессованной древесины, Составитель М. Мясникова
:Редактор Q. Пинчук Техред Н. Андрейчук Корректор Н. Золотовская
Заказ 12.35/95 Тираж 814 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, ?K-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
Полиэтипсилоксановые жидкости (ПЭС)
cñîäåðèâò кремний, связанный с активными радикалами (хлор, водород) и могут замешать металлы в их соединениях. Так, например, при введении ПЭС в древесину, напоопненную сульфатом меди, под действием тепла трения происходит восстановление меди. Дпя сорбирования меди на поверхности трения древесины и стали с целью создания. пластичного сгноя в древесину вводят шавелевую кислоту и стеарат кальция.
Экспериментально установлен оптимальный состав материала, характеризуюшийся спедуюшими соотношениями компонентов, %е
Попиэтилсилоксановая жидкость 22-23
Стеарат кальция 1-2.. L
Формула ., изобретения полиэтипсилоксановой жидкости и стеарата кальция, о т л и ч а ю ш и и с я тем, что, с целью снижения трения и износа, повышения физико-механических свойств и упрошения технологии изготовления, материал дополнительно содержит сульфат меди и щавелевую кислоту при следуюшем cocrrношении компонентов, вес. %;
Полиэтилсилоксановая
