Термочувствительное стекло
Иллюстрации
Реферат

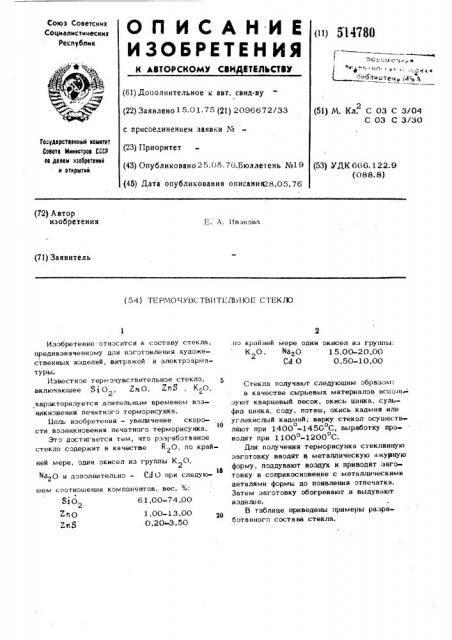

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТ4У
Союз Советских
Социалистических
Республик (i» 514780 (61) Дополнительное к авт. свид-ву (22) Заявлено 15 01.75 (21) 2096672/ЗЗ с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.05.76.Бюллетень ЛЪ19 (45) Дата опубликования описаниЮ8.05.76
Го»ударстаенный комитет
Совета Министров СССР ое делам изобретений и открытий (53) УДК 666. 122.9 (088. 8) (72) Автор изобретения
Е. A. 11взнэв» (71) Заявитель (54) ТЕРМОЧУВСТВ11ТЕЛЬ1-1ОЕ СТЕКЛО.пэ крайней мере один окисел из группы:
К О, МеО 1 5,00-20,00
Са О 0,50-10,00
Стеклв получают следуюшим образом: в качестве сырьевых мвтеривлов испэ1н зуют квврцевый песок, окись динка. сульфид цинкв, соду, потвш, окись квдмия или углекислый квдмий; варку стекол осушеств ляют при 1400 -1450 С, выработку проо о водят при 1100э-1200 С.
Для получения терморисуцкв стеклянную заготовку вводят в металлическую вжу1аную форму, поддувают воздух и приводят звгэ» товку в соприкосновение с метвллическими деталями формы до появления этпечвткв.
Затем звготовку обогревают и выдуввют изделие.
В таблице приведены примеры рвзрвботвнногэ состава стекла.
Изэбретение относится к сэствву стекла, предназначенному для изготовления художественных изделий, витражей. и электрэврмвтуры.
Известнэе терм эчувствительнэе стекло, включвюшее S i О, Лтт О, ZnS, К О, характеризуется длительным временем воз никновения печвтнэт о терморисункв.
Uem изобретения — увеличение скороl0 сти возникновения печатного терморисункв.
Зтэ достигается тем, что рззрвботвнное стекло содержит в квчестве R<0, по крайней мере, один окисел из группы К20, Id
Nà Î и дополнительно — Cd О при следуюшем ссотношении компон.нтов, вес. 7, :
Sio
6 1,00-74,00
ЕлО 1,00-1З.00
Zfl3 . 0;20 3,50 (51) М. Кл. С ОЗ С 3/04
С ОЗ С 3/ЗО
514780
Содержание компонентов, вес. 7 йо ZnO аО К О
2,пЯ, г с О
73,5
1,0
62,0
5,0
20,0
7,0
20,0
62,0 !
13,0
1j,4 печатного терморясунка, оно в «ачестве
AQ содержит по крайней мере один окя !
5 сел as группы К20, на О яополнителы о
С80 при следуюшем соотношении укаэанньгх компонентову вес. 96:
8(.0 02. 61,00-74,00
ZnO 1,00-13,00
ZnS 0,20-З,50 по крайней мере один окисел иэ группы
К20, И20 15 00 20 00
Сс(О 0,50 10,00.
j, Ò%ôü40÷) ýñòÂèòþëüí(æ стекло, включаю шее 3 j0, ЕПО, 2кз, К О, Ъ о т л я ч а ю щ е е с и тем, что, с пелью увеличения скорости возникновения И
Составитель О. Помакина редактор ДЯорозщва 1 екред A,Яац ынгиикова рр р
Ко екто Е. кыелева
Изд. Н g9 Тирак 575
Подписное
Заказ 4 И
ЦНИИПИ Государственного комитета Совета Министров С(.CP по делан изобретений н открытий
Москва, 113035, Раушскаа наб., 4
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Предлапаемое стекло имеет окраску от. янтарной до слабожелтой.
Терморисунок на предлагаемом стекле пра печатании его холодным металлом возникает за 15 секунд. ф о. р м у "л "а и з о б р е т е н и и
0,2. 9,8
3,5 9,5
3,0: 0,5
3,3, 4,6
