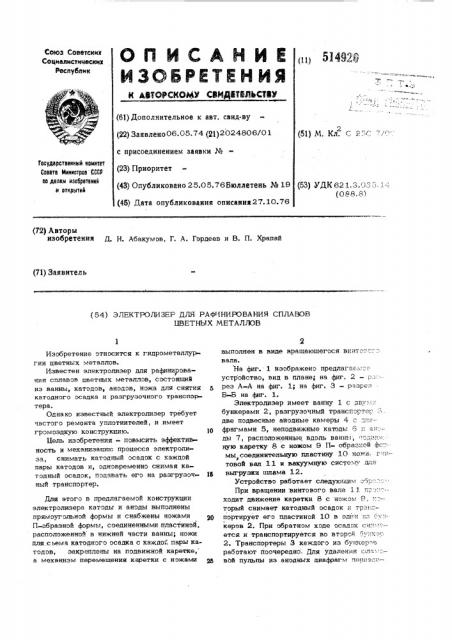

Электролизер для рафинирования сплавов цветных металлов

Электролизер для рафинирования сплавов цветных металлов

Иллюстрации

Показать все

Реферат



514920 чески включается вакуумная система, пульпа поступает на фильтрацию для отделения шлама от электролита. Электролит падается автоматически. Процесс электролиза ведется непрерывно. 5

Формула изобретения

1. Электролизер для рафинирования сплавов цветных металлов, состоящий из ванны, катодов, анодов, ножа для снятия катодного осадка и разгрузочного транспортера, отличающийся тем, что, с целью повышения эффективности и механизации процесса электролиза, катоды и аноды выполнены прямоугольной формы и снабжены ножами П-образной формы, соединенными пластиной, расположенной в нижней части ванны.

2, Элестролизер по п. 1, о т л и ч а юшийся тем, что, .с целью съема катодного осадка с каждой пары катодов, ножи закреплены на подвижной каретке.

3. Электролизер по пп. 1 и 2, о т л ичающийся тем, что,сцельюодновременного съема катодного осадка и подачи его на разгрузочный транспортер, механизм перемещения каретки с ножами выполнен в виде вращающегося винтового вала.

Изд. Э&

Тираж 1068 Подписное

Заказ 240/10

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушскаи наб., 4

Москва, Енисейская ул., 2 "Гипроводхоз»

Составитель Г.тонкая редактор JI.Äaøêoâà Техред A.Êàìûøíèêîâà îpðåêòîð 1 - осро"с"г скан
