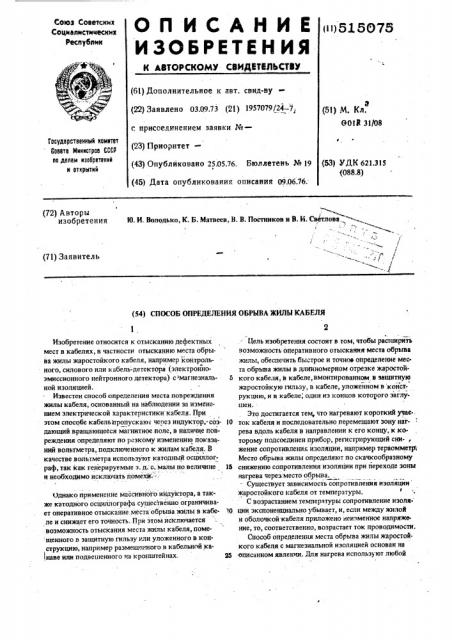

О П И С А Н И Е б1во7в

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респубник

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(51) М. Кл, e0I3 31 08 (22) Заявлено 03.09.73 (2! ) 1957079)24-7, с присоединением заявки №вЂ” (23) Приоритет—

Гасударственный комитет

Совете й)инистрав СССР па делам изобретений и открытий (43) Опублйковано 25.05.76. Бюллетень № 19 (53) УДК 621.315 (088.8) (45) Дата опубликования описания 09.06.76 (72) Авторы изобретения

Ю. И. Володько, К. Б. Матвеев, В. В. Постников н В. И. Csemoaa

/ g

/ т

--4 (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ ОБРЫВА ЖИЛЫ КАБЕЛЯ

Изобретение относится к отысканию дефектных мест в кабелях, в частности отысканию места обрыва жилы жаростойкого кабеля, например контрольного, силового или кабель-детектора (электронноэмиссионного нейтронного детектора) с магнезиальной изоляцией.

Известен способ определения места повреждения жилы кабеля, основанный на наблюдении за изменением электрической характеристики кабеля. Прн

I этом способе кабель ттропускают через индуктор, создающий вращающееся магнитное поле, в наличце повреждения определяют по резкому изменению показаний волвтметра, подключенного к жилам кабеля, В качестве вольтметра используют катодный осциллограф, так как генерируемые э. д. c; .ìàëû по величине и необходимо исключать помехй:. "

Однако примененйе массивного иттдуйтора, а также катодного осциллографа существенно ограничивает оперативное отыскание. места обрыва жилы в кабеле и снижает его точность. Прн этом исключается возможность отыскания места жилы кабеля, поме щенного в защитную гильзу или уложенного в конструкцию, например размещенного в кабельной ка навее или подвешенного на кротпптейнах.

Цель изобретения состоит в том, чтобы растиирйть воэможность оперативного отыскания места обрыва жилы, обеспечить быстрое и точнов определение места обрыва жилы в длинномерном отрезке жаростой5 кого кабеля, в кабеле, вмонтированном в защитную

3 жаростойкую гильзу, в кабеле, уложенном в конструкцию, и в кабеле, один из концов которого заглушен, Это достигается тем, что нагревают короткий уЧае.. ! 0 ток кабеля и последовательно перемещают зону нагрева вдоль кабеля в направлении к его концу, к которому подсоединен прибор, регистрирующий сни-, жение сопротивления изоляции, например тераомметр

Место обрыва жилы опредеЛяют по скачкообразному

15 снижению сопротивления изоляции при переходе эоны нагрева через;место обрыва. — Существует зависимость сопротивления иэоляцйи жаростойкого кабеля от температуры.

С возрастанием температуры сопротивление иэоля. 0 ции экспоненциально убывает, и, если между жилой и оболочкой кабеля приложено неизменное напряжение, то, соответственно, возрастает ток проводимостм.

Способ определения места обрыва жилы жаростойкого кабеля с магнезиальной изоляцией основан на

25 описанном явлении. Для нагрева используют любой

515075 а

Составитель Б. Колкер

Техвед Й. Ковач L Коллектор И. Гокеич

Тираж 864 Подписное

ЦНИИПИ Государст.-енного ко@апета Совета Министров CCCE ло делам изобретений н открытий

113035, Москва, Ж-35, Раушс.<ая наб„д. 4/$

- PeAaKTop Л. Народная

Заказ 1282/101

Филиал ППП Патент",r.ужгород, ул, Гагарина. 101 нагреватель, позволя;вещий повысить температуру кабеля до 400 — 600оС, например газовоздушную горел- ° ку.

При этом зону нагрева перемешают по длине кабеля в направлении к тому концу, к которому подсоединен прибор, регистрирующий снижение сопротивления изоляции.

Прибор подключают между поврежденной жилой н оболочкой кабеля. Если эона нагрева находится по отношению к прибору за местом обрыва жилы, to снижение сопротивления изоляции за счет нагрев» не . будет отмечено по прибору, т, е. обрыв жилы препятствует прохождению тока проводимости. Переход зо, ны нагрева через место обрыва приводит к резкому возрастанию тока проводимости и соответствующему снижению показаний прибора.

Предлагаемый способ позволяет за.короткое вре,мя (10-15 мин) с точностью + 10 мм опреде.mob мес то обрыва )килы в жаростойком кабеле длиной до нескольких десятков метров, в кабеле, вмонтирован- ном в защитную жаростойкую гильзу (путем нагрева участка гильзы снаружи), а также в кабеле, уложенном в иэделие, н в кабеле,,один нз концов которого заглушен.

Формула нзо бретени я

Способ ойределенй обрыва жилы кабеля с изоля4ией, сопротивление которой зависит от температуры например жаростойкого кабеля с магнезнвльиой moj 4 ляцией лри котором воздействуют сигналом, в4аай4 ющим повреждения, на последовательные участки кабелн,.а о гаестонахОМЯении Дефекта СУДЯТ по PCsKI9IH1 возникающей на конце кабеля в момент подачи curi нала на дефектное место,о т л и ч а юшийся тем,, что, с целью упрощения отыскания места обрыва, на .кабель воздействуют тепловым сигналом, например теплом от газовоздушной горелки, а о месте повреждения судят по изменению сопротивления изоляции кабеля.
