Реферат



— n n

ЙАТЕНТ!;0- „„;.:;,д бкблиотенд МБ

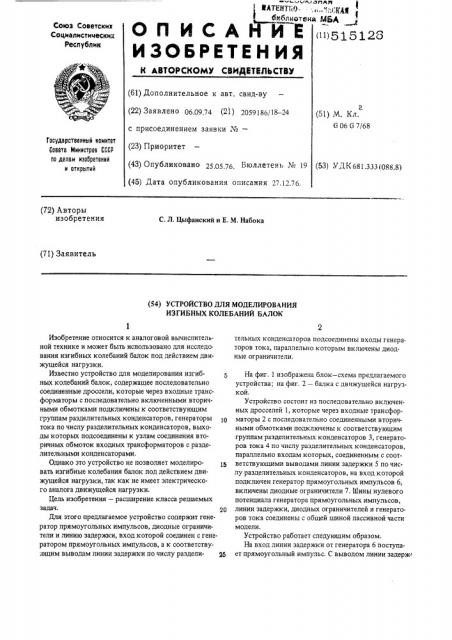

ОП ИСАЙИ

Союз Советских

Социалистических

Республик (11)5/53.2О

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.09.74 (21) 2059186/18 — 24 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25 05 76 Бюллетень ¹ 19 (45) Дата опубликования описания 27.12.76. (51) М. Кл.

6 06 6 7/68

Государственный комитет

Совета Миннетров СССР по делам нзооретеннй н открытий (53) УДК 681.333(088.8) (72) Авторы изобретения

С. Л. Цыфанский и Е. М. Набока (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ

ИЗГИБНЫХ КОЛЕБАНИЙ БАЛОК

Изобретение относится к аналоговой вычислительной технике и может быть использовано для исследо вания изгибных колебаний балок под действием движущейся нагрузки.

Известно устройство для моделирования изгибных колебаний балок, содержащее последовательно соединенные дроссели, которые через входные трансформаторы с последовательно включенными вторичными обмотками подключены к соответствующим группам разделительных конденсаторов, генераторы тока по числу разделительных конденсаторов, выходы которых подсоединены к узлам соединения вторичных обмоток входных трансформаторов с разделительными конденсаторами.

Однако это устройство не позволяет моделировать изгибные колебания балок под действием движущейся нагрузки, так как не имеет электрического аналога движущейся нагрузки.

Цель изобретения — расширение класса решаемых задач. 20

Для этого предлагаемое устройство содержит генератор прямоугольных импульсов, диодные ограничители и линию задержки, вход которой соединен с генератором прямоугольных импульсов, а к соответствующим выводам линии задержки по числу раздели- 2ч тельных конденсаторов подсоединены входы генераторов тока, параллельно которым включены диодные ограничители.

На фиг. 1 изображена блок — схема предлагаемого устройства; на фиг. 2 — балка с движущейся нагрузкой.

Устройство состоит из последовательно включенных дросселей 1, которые через входные трансфор. маторы 2 с последовательно соединенными вторичными обмотками подключены к соответствующим группам разделительных конденсаторов 3, генераторов тока 4 по числу разделительных конденсаторов, параллельно входам которых, соединенным с соответствующими выводами линии задержки 5 по числу разделительных конденсаторов, на вход которой подключен генератор прямоугольных импульсов 6, включены диодные ограничители 7, Шины нулевого потенциала генератора прямоугольных импульсов, линии задержки, диодных ограничителей и генераторов тока соединены с общей шиной пассивной части модели.

Устройство работает следующим образом.

На вход линии задержки от генератора 6 поступает прямоугольный импульс. С выводом линии задерж515126 атэс Г

Колебания в модели регистрируют с помощью катодных осциллографов и вольтметров.

Однако импульс от генератора прямоугольных импульсов, проходя ио линии задержки искажается по

Id форме и уменьшается по амплитуде. Поэтому параллельно входу rca oro генератора включен диодный ограничитель, который ограничивает импульс, поступивший с линии задержки, восстанавливая тем самым его прямоугольную форму. Амплитуда прямоуголь- ® ных импульсов на входе в линию задержки должна в несколько раз превьппать порог ограничения. Тогда, несмотря на уменьшение напряжения вдоль линии задержки, величины токов на выходах генераторов токов будут оставаться постоянными и определять- М ся порогом ограничения Я . Скважность прямоугольных импульсов должна быть такой, чтобы в течение ки с задержкой ло времени С = где ьх—

> длина участка разбиения балки, у — скорость движения нагрузки, импульс поочередно поступает на входы соответствующих генераторов тока. Ограниченный снизу (порог ограничения равен напряжению опорного источника) импульс преобразуется с помощью генератора тока в ток, являющийся аналогом подвижной нагрузки, и вводится в соответствующий узел соединения вторичных обмоток входных трансформаторов с разделительным конценсатором, т. е. в тот узел, который соответствует в определенный момент времени точке приложения подвижной нагрузки на балке. промежутка времени от момента исчезновения импульса до момента появления нового импульса все переходные процессы в модели закончились.

Величина нагрузки задается величиной опорного напряжения Ю и коэффициентом передачи генератора G

Скорость движения нагрузки определяется величиной участка разбиения эс и временем задержки ячеек линии, находящихся между соседними выводами 2

Формула изобретения

Устройство для моделирования изгибных колеба ний балок, содержащее последовательно соединенные дроссели, которые через входные трансформаторы с последовательно включенными вторичными обмотками подключены к соответствующим группам разделительных конденсаторов, генераторы тока по числу разделительных конденсаторов, выходы которых подсоединены к узлам соединения вторичных входных обмоток трансформаторов с разделительными конденсаторами, о т л и ч а ю щ е е с я тем, что, с целью расширения класса решаемых задач, оно содержит генератор прямоугольных импульсов, диодные ограничители и линию задержки вход которой

7 соединен с генератором прямоугольных импугьсов, а к соответствующим выводам линии задержки по числу разделительных конденсаторов подсоединены входы генераторов тока, параллельно которым вклю чены диодные ограничители.

515126

Составитель F.. Набпка

М. Ликович Корректор И. Гоксил

Редактпп T. Иванова

Заказ 1285/101

Тираж 864 Под-ясное

ЦНИИПИ Государственного комитета Совета Министров CCCI подола.". и пбрегеии:. и открний

113035, Москва, Ж вЂ” 35. Раушская наб.. д.4/5

Филиал ППП "Патент". г. Ужгород., ул. Проекизя. 4
