Устройство для пересадки растений
Патент 51514
Авторы
Классы МПК
- A01B1 - Ручные орудия (обрезыватели краев газонов A01G 3/06)
- A01C11/04 - для глубокой посадки или устройства для пересаживания растений
- A01G23/04 - пересадка деревьев; устройства для обхвата земляного кома с корневой системой, например корнеподъемники; ящики и упаковочные материалы для перевозки деревьев
Устройство для пересадки растений
Иллюстрации
Реферат
Класс 45f, 20
М 51514

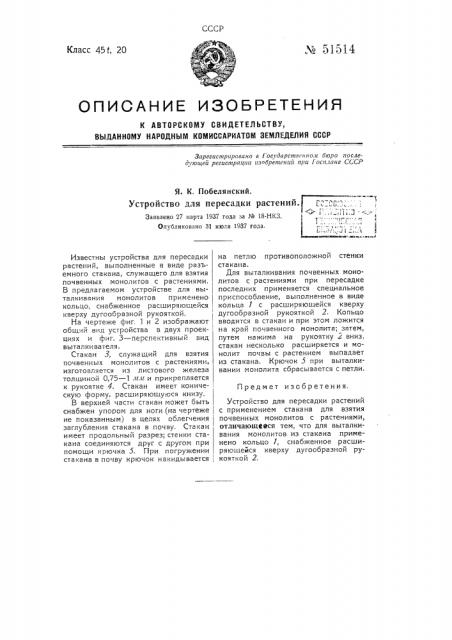

ОПИОAНИК ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ЗЕМЛЕДЕЛИЯ СССР
Зарегистрировано в Госидарственно.и бюро последгюшей регистрации изобретений при Госплане СССР
Я. К. Побеля нски й.
Устройство для пересадки растений.
Заявлено 27 марта 1937 года аа Ы 18-НКЗ.
Опубликовано 31 июля 1937 года.
L ..; 1=:..,...
Предмет изобретения.
Известны устройства для пересадки растений, выполненные в виде разьемного стакана, служащего для взятия почвенных монолитов с растениями.
В предлагаемом устройстве для выталкивания монолитов применено кольцо, снабженное расширяющейся кверху дугообразной рукояткой.
На чертеже фиг. 1 и 2 изображают общий вид устройства в двух проекциях и фиг. 3 — перспективный вид выталкивателя.
Стакан 3, служащий для взятия почвенных монолитов с растениями, изготовгяется из листового железа толщиной 0,75 — 1 згя и прикрепляется к рукоятке 4. Стакан имеет коническую форму, расширяющуюся книзу.
В верхней части стакан может быть снабжен упором для ноги (на чертеже не показанным) в целях оолегчения заглубления стакана в почву. Стакан имеет продольный разрез; стенки стакана соединяются друг с другом при помощи крючка 5. Г!ри погружении стакана в почву крючок накидывается на петлю противоположной стенки стакана.
Для выталкивания почвенных монолитов с растениями при пересадке последних применяется специальное приспособление, выполненное в виде кольца 1 с расширяющейся кверху дугообразной рукояткой 2. Кольцо вводится в стакан и при этом ложится на край почвенного монолита; затем, путем нажима на рукоятку 2 вниз, стакан несколько расширяется и монолит почвы с растением выпадает из стакана. Крючок 5 при выталкивании монолита сбрасывается с петли.
Устройство для пересадки растений с применением стакана для взятия почвенных монолитов с растениями, отличающееся тем, что для выталкивания монолитов из стакана применено кольцо !, снабженное расширяющейся кверху дугообразной рукояткой 2.
