Электролит для электрохимического интегрирующего элемента

Электролит для электрохимического интегрирующего элемента

Иллюстрации

Показать все

Реферат

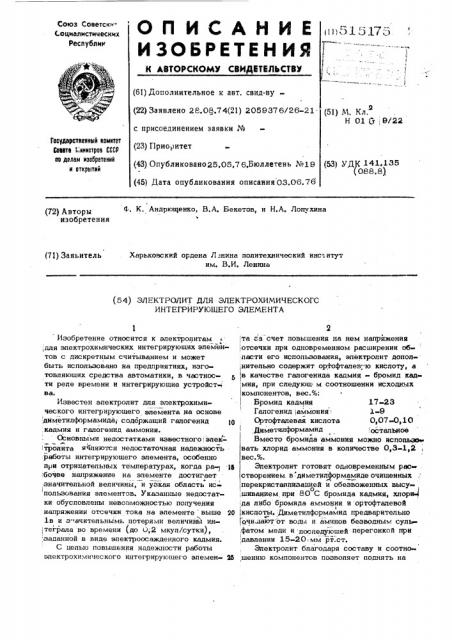

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск .

Социалистических

Респубпик (1! ) Л е !Э 17 5 в

7 (61) Дополнительное к авт. свид-ву(22) Заявлено 28.08.74{21) 2059376/26-21. с присоединением заявки № (51) М. Кл.

Н 01 Q, 9/22

Государственный KOMMTBT

Соаате 1. иинотров СССР во делам изобретений и открытий (23) Приоритет (53) УД1(141.135 (088,8) (43) Опубликовано 25,05.7 6.Бюллетень №19 (45) Дата опубликования описания03.06.76!

4. К. Андрющенко, В.А. Бекетов, и H.À. Лопухина ъ (72) Авторы изобретения (71) Заяьитель

Харьковский ордена Лзнина политехнический институт им. В.И. Ленина (54) ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГС

ИНТЕГРИРУЮШЕГО ЭЛЕМЕНТА

Изобретение относится к электролитам, дпя эпектрохимических интегрирующих эпементов с дискретным считыванием и может быть испопьзовано на предприятиях, изготовляющих средства автоматики, в частности реле времени и интегрирующие устройст- ва.

Известен электролит дпя электрохими« ческого интегрирующего эпемента на основе диметипформамида; содержащий гапогенид 10 ,кадмия и гапогенид аммония.

Основными недостатками известного! эпек-! тропита ячпяются недостаточная надежность работы интегрирующего элемента, особенно при отрицательных температурах, когда ра- -щ бочее напряжение на элементе достигает значитепьной величины, и узкая область ис-! пользования элементов. Указанные недостатки обусловлены невозможностью получения напряжения отсечки тока на элементе выше 20

1в и з ачитепьнымк потерями вепичины ин, теграла во времени (до 0;2 мкуп/сутки), заданной в виде электроосажденного кадмия.

С цепью повышения надежности работы эпектрохимического интегрирующего эпемен И

2 та за счет повышения на нем напряжения отсечки при одновременном расширении об»

nacTH el o использования, эпектролит допоп нитепьно содержит ортофтапев."ю кислоту, а в качестве гапогенида кадмия - бромид кад»

,мия, при спедующ м соотношении исходных компонентов, вес.%:

Бромид кадмия 17-23

Гапогенид аммония -. 1-9

Ортофтапевая кислота 0,07-0,10, Диметипформамид, остапьяое

Вместо бромида аммония можно испопью вать хлорид аммония в количестве 0,3-1,2 вес.%.

Эпектропит готовят одновременным рю створением в диметипформамиде очищенных перекристаппйзацией и обезвоженных высуо

;шиванием при 80 С бромида кадмия, хпори- да либо бромида аммония и ортофтапевой киспоты. Диметилформамид предварительно очи.дают "от воды и аминов безводным супь,фатом меди и поспедуюшей перегонкой при давпении 15-20, мм рт.ст.

Электролит благодаря составу и соотно» ,шению компонентов позволяет поднять на

515175

Составитель Т, Богдалова Гехред1М. Ликович, Корректор И, Бугакова.

Редактор О, Стенина

Заказ 1553/90 Тираж 752 Подписное

UHHHHH Государственного комитета Совета Министров ССС1-" ло делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д, 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

3 интегрирующих элементах напряжение отсеч«) ки тока до 1,5в и уменьшить потери заданной величины интеграла до 0,02 мкуп/сутки.

Такое вы:окое напряжение отсечки тока повышает надежность работы интегрирующих элементов, особенно в области температур от 40 до 50 С. о

В случае замены бромида аммония хлоридом аммония компоненты электролита взяты в следующем соотношении,вес. %:

Еромид кадмия 18-23

Хпорид аммония 1-2

Ортофтапевая кислота 0,07 0,10 йиметипформамид остапьйое

Пример 1. 17 r. бромида кадмия 1 r бромида аммония, 0,07 r ортофталевой кислоты, очишенных и высушенных, одновременно растворяют в 81,ОЗ г диметипформамида.

Получают 100 г готового к употреблению электролита.

Пример 2. 20 г бромида кадмия, 5 r бромида аммония, 0,075 г ортофталевой кислоты, очищенных и высушенных, одновременно растворяют в 74,025 г диметилформамида.

Получают 100 r готового электролита.

Пример 3. 23 г бромида кадмия, 9 г бромида аммония, 0,10 r ортофтапевой кислоты, очишенных и высушенных, одновременно растворяют в 67,9 r диметипформамида.

В результате получают 100 г готового электролита.

Пример 4. 18 г бро.«.ида кадмия, 1 r хлорида аммония, 0,07 г ортофтаневой кислоты, очищенных и высушенных, од,новременно растворяют в 80,93 r диметип5 .формамида

В результате получают 100 r готового электролита.

Благодари наличию в предлагаемом эпек» тропите ортофталевой кислоты, бромида кадlO мия, бромида ипи хлорида аммония, взятых в определенных количествах, сушественно увеличивается надежность работы интегрирующих элементов по сравнению с их работой с известным электролитом.!

Ь

Формула изобретения

Электролит дпя электрохимического ин тегрируюшего элемента на основе диметил«, формамиАа, содержащий галогенид кадмия и галогенид аммония, о т н и ч а юш и и с я тем, что, с пенью повышения надежности работы эпектрохимического интегрируюшего элемента за счет повышения, на нем напряжения отсечки при одновременном расширении области его использования, электролит дополнительно содержит сртофтаневую кислоту, а н качестве т.апоге»яда кадмия — бромиа кадмия, нрп спедуюшем СООт»ОШЕНИИ ИСХОДНЫХ КОМ»0»ЕН:0В, O :-С.%:

Бромид кадмия 17-23

Гапогенид аммония 9

Орто-фталевая кислота О, 07-0,.l

Днметилфор ыамид Ос. а чьное
