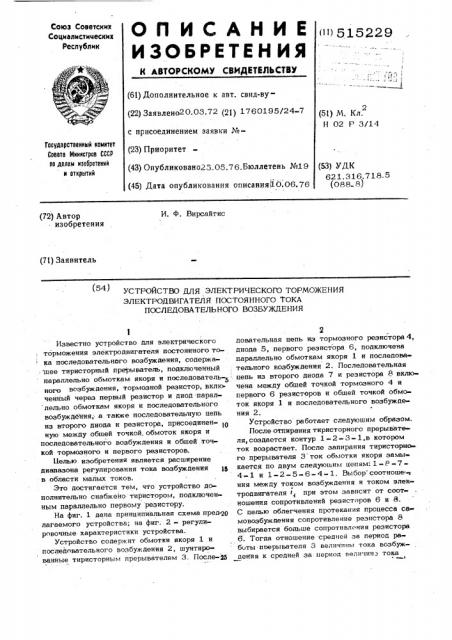

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистиыеских

Республик ()515229 (61) Дополнительное к авт. свид-ву(22) Заявлено20.03.72 (21) 1760195/24-7 с присоединением заявки №(23) Приоритет (43) Опубликовано25. 05. 76. Бюллетень №19 (45) Дата опубликования описания110.06.76 (51) М. Кл.

Н 02 Р 3/14

Государственный комитет

Совета Министров СССР

Il0 делам изооретений н открытий (53) УДК

621. 316.71 8. 5 (088 e) (72) Автор изобретения

И. Ф. Вирсайтис (71) Заявитель

УСТРОЙСТВО ДЛЯ ЭЛЕКТРИЧЕСКОГО ТОРМОЖЕНИЯ

ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ

Известно устройство для электрического торможения электродвигателя постоянного тока последовательного возбуждения, содержашее тиристорный прерыватель, подключенный параллельно обмоткам. якоря и последовательного возбуждения, тормозной резистор, включенный через первый резистор и диод.параллельно обмоткам якоря и последовательного возбуждения; а также последовательную цепь из второго диода и резистора, присоединенную между обшей точкой, обмоток якоря и последовательного возбуждения и общей точкой тормозного и первого резисторов. целью изобретения является расширение диапазона регулирования тока возбуждения щ в области малых токов.

Это достигается тем, что устройство дополнительно снабжено тиристором, подключенным параллельно первому резистору.

На фиг. 1 дана принципиальная схема пред.2О лагаемого устройства; на фиг. 2 - регулировочные характеристики устройства.

Устройство содержит обмотки якоря 1 и последовательного возбуждения 2, шунтированные тиристорным прерывателем 3. После- довательная цепь из тормозного резистора 4, диода 5, первого резистора 6, подключена параллельно обмоткам якоря 1 и последомтельного возбуждения 2. Последовательная цепь из второго диода 7 и резистора 8 включена между обшей точкой тормозного 4 и первого 6 резисторов и обшей точкой обмоток якоря 1 и последовательного возбуждения 2.

Устройство работает следуюшим образом.

После отпирания тиристорного прерывателя, создается контур 1 — 2- 3- 1,в котором ток возрастает. После запирания тиристорно

ro прерывателя 3 ток обмотки якоря замы» кается по двум следуюшим цепям: 1 - P. -74- 1 и 1-2-5-6-4- 1, Выбор соотноше -, ния между током возбуждения и током элек4 тродвигателя т при этом зависит от соотношения сопротивлений реэистеров 6 и й.

С целью облегчения протекания процесса са мовозбуждения сопротивление резистора 8 выбирается больше сопротивления резистора б. Тогда отношение .средней за период работы поерывателя 3 величины тока возбуждения к средней за период величине тока

515229

3 якорями= имеет наибольшее значение и

4" процесс самовозбуждения совершается дос=таточно быстро. После того как самовозбуждение в основном закончилось, резистор 8 шунтируется контактором 9. После этого коэффициент ослабления поля принимает наименьшее значение, обеспечивающее допустимый уровень напряжения на якоФ ре 1. Чтобы напряжение на электродвигателе не уменьшилось ниже допустимого изза уменьшения числа оборотов машины постоянного тока в результате торможения,необходимо увеличивать ток возбуждения, Зто достигается тем, что до отпирания прерывателя 3 отпирается, тиристор 10, шунтируюший резистор 6. Приэтомсреднее за период( открытого состояния прерывателя значение сопротивления резистора 6 равно

R" = = 6 где g - коэффициент заполнения импульсов прерывателя 3;

- коэффициент заполнения импульсов

74 тиристора 10, С уменьшением у среднее значение со-

1 противления резистора 6 уменьшается, а среднее значение тоха возбуждения возрастает:

Кщда «у дальнейшее увеличение тока вбз-. ф 7! буямения йутем управления тиристора 1 0 невозможно и резистор 6 шунтируется контактором 11. Дальнейшее увеличение коэффициента ослабления поля ф обеспечивается одним тиристорным прерывателем 3. В режиме, когда регулирование тока возбужде, ния производилось с помощью тиристора 10, коэффициент заполнения импульсов г имел (, минимально допустимую величину.

На фиг. 2 показаны совместно оба: ре жима - регулирование изменением при постоянном ) и регулирование, ког да изменяется, а величина сопротивления резистора 6 равна нулю. Границей обоих режимов является ординатау -0,1 5, Такая относительная продолжительность включения принята за минимально допустимую. Если не вводить дополнительный тиристор 10 ;то диапазон изменения отношения токов )3 будет ограничен минимально допустимым значением, которое определяется в основном параметрами коммутируюшего контура тиристорного преры- вателя. При этом .3 определяется из сле» дующего выражения

Ь ч где P - омическое сопротйвление по2 следовательности обмотки возбуждения;

К вЂ” сопротивление тормозного реэисч тора.

Если увеличить R включением дополнитедьного реостата, то можно уменьшить минимальное значение /3 при = 0,15, но при этом уменьшается также максимальное значение 3 при - 1, что недопустимо.

Из условия обеспечения максимального зна чения 3 т-. 1 следует, что оптимальными

° l

Rð являются характеристики при — - -. 0,13, R> но тогда такое уменьшение тока воэбуждеI ния при высоких скоростях может оказать-; ся недостаточным.

99 Применение дополнительного тиристора .

10 обеспечивает регулирование ф нижезна чения P = 0,6. Регулировочные. характеристики(фиг. 2) даны для случая, подсчитанньnå, согласно выражению .Ь, У

Я

1t1e принято Q 0,15. Характеристики

„Ь= () посчитвны при — = 1 (сппошн

А Rq щ линия) и Г- 0,5 (штриховая линия).

Формула изобретения

Устройство для электрического торможе

ЭЬ ния электродвигателя постоянного тока последовательного возбуждения, содержащее тиристорный прерыватель, подключенный параллельно обмоткам якоря и возбуждения, то ъмозной резистор, включенный через первый

49 резистор и диод параллельно обмоткам якоря и возбуждения, а также последовательную.

- цепь иэ второго диода и второго резистора присоединенную между обшей точкой обмоток! якоря и возбуждения и обшей точкой тормоэ45 ного и первого резисторов, о т л и ч а юш е е с я .тем, что, с целью расширения диапазона регулирования возбуждения в области малых токов, оно дополнительно снаб-. жено тиристором, присоединенным параллель-, уо .первому резистору.

515229

Cb Ъ Î 1 - 43 а 4- Ъ с

° С и У Cf Ю Cf СУ ю ю ю
