Генератор пилообразного напряжения
Иллюстрации
Реферат

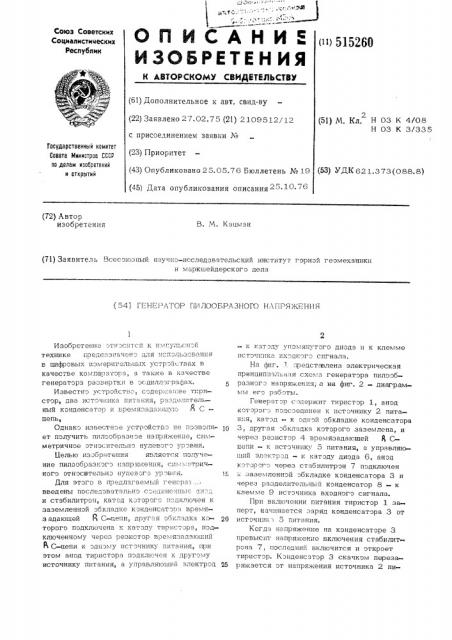

ОЛ ИСАНИНА
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (») 515260 (61) Дополнительное к авт. свид-ву (22) Заявлено 27.02.75 (21) 2109512/12 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.05.76 Бюллетень № 19 (45) Дата опубликования описания 25 10. 6 (51) М. Кл. Н 03 К 4/08
Н 03 К 3/335
Гасударстаениый камнтет
Сааета Министраа СССР па делам изабретеннй и аткрытий (53) УДК 621.373(088.8) (72) Автор изобретения
В. М. Кацман (71) Заявитель Всесоюзный нау-чнD-IIññëåäDâàTåëüñêèé институт горной геэмеханики и марки;ейдерскогэ дела (54) Г".НЕРАТОР ПИ>1ООБРАЗНОГО НАГ1РЧЖЕНИ>->
Изобретен»>е Относится к пмт у-„:Iьспэй технике предн",ç Ià=>I=-нэ для 1.пэльзэваш.я
B цифровых измерительных устрэйствах в качестве комгаратора„ а также в качестве генератора развертки в эсциллэтрафах.
Известно устройство, сэдер;:. :а>цее тиристэр, два истэчника питания, разделительный конденсатор и времязада.>>шу;с Я Сцепь, Однако известное vrTpDIIcTDD пе пэзвчя» >С ет получить пилээбразнэе напряжение, симметричное относительно нулевэгэ уровня.
Целью изобретения является получение пилообразного напряжения, симм--тричНОГО Относительно нулевэГО ур >вня.
Для sTD>" II предлагae I :ii гeIIDp=>.> введены последэватэпьнэ с" -циненныо и стабилитрон, катод кэторэгэ пэдкл|очен к заземленной Обкладке конденсата . а времязадаюшей Й С-цепи, друг=-я обкладка кэ торого подключена к катоду тирис-.Dpa, пэд»
КЛЮЧЕННОМУ ЧЕРЕЗ РЕЗИСТОР ВРЕ; ß»DапаЮШИй
1 С-цепи к Одному источнику питания, при этом анод тиристора подключен к другому источнику питанич, а управляоший электрод
- и катэду упомянутого диода и к клемме истэчника входного сигнала, На фиг. ;представлена электрическая принципиальная схема генератэра пилээбразнэгэ напряжения;а на фиг. 2 — диаграммы егэ раб эты.
Генера1эр содержит тиристэр 1, анод кэтэрэгэ подсоединен к источнику 2 питания, катод — к одной обкладке конденсатора
3, другая Обкладка которого заземлена, и через резистор 4 времязадающей й1 Сцепи - к истэчнику 5 питания, а управляю цпй электрод — к катоду диода 6, анод кэтэрэг- через стабплитрэн 7 пэдключен заземленнэй обкладке конденсатора 3 и через разделителыый конденсатор 8 к клемме 9 источника входногэ сигнала.
Г1ри включении питания тиристор 1 за» перт, начинается заряд конденсатора 3 от ист Очн!и:. . 5 питания.
Когда напряжение на конденсаторе 3 превысит напряжение включения стабилитрэна 7, последний включится и откроет тиристэр. Конденсатор 3 скачком перезаряжается эт напряжения источника 2 пиT àíèÿ QD пэлэжительнэгo потенциала HB верхней обкладке, после чего тиристэр запирается так, как тэк, проходящий через него, станет меньше тэка выключения.
Конденсатэр 3 пэд действием источни- 5 ка 5 питания начинает перезаряжаться по экспоненте через нулевой уровень дэ отрицательного потенциала. Когда отрицательный потенциал на конденсаторе 3 достигнет уровня отпирания стабилитрона 7, последний 10 откроется и процесс пэвтэрится.
Диэд 6 предотвращает замыкание синхронизирующих импульсэв на землю, Для синхронизации пилы частота вхэдящих положительных импульсов должна быть несколько выше частоты собственных кэлебаний генератора. На фиг. 2а приведен график напряжения на выходе устройства в режиме собственных колебаний, а на фиг. 2б — выходное напряжение, синхронизирэванное входны - ми импульсами.
В отличие от других схем генератэрэв пилообразного напряжения, где напряжение источника питания подключается непосредственно к тиристору, чтэ ограничивает допустимое напряжение, в предлагаемом устрэйстве к тирпстору прилэженэ небольшое напряжение источника 2 питания. Линейность "пилы" эпределяется источником 5 пита ни я, н апр яж ение к от ор or o м ожно выб р ать много выше допустимого напряжения тири» стора.
Формула изобретения
Генератор пилообразного напряжения, содержащий тиристор, два источника IIHT àíèÿ, разделительный конденсатор и времязадающую 8 С-цепь, отличающийся тем, чтэ, с целью получения пилообразнэго напряжения, симметричногэ этносительно нулевэгэ уровня, в него введены последовательно соединенные диод и стабилитрон, катод которого подключен к заземленной эб» кладке конденсатора времязадающей Сцепи, другая обкладка которого подключена к катоду тиристора, подключенному через резистор времязадающей К С-цепи к одному источнику питания, при этом анэд тириcT эра подключен к другому источнику питания, а управляющий электрод — к катоду упэмянутэгo диода и к клемме источника
Входного сигнала, 515260
