Реферат

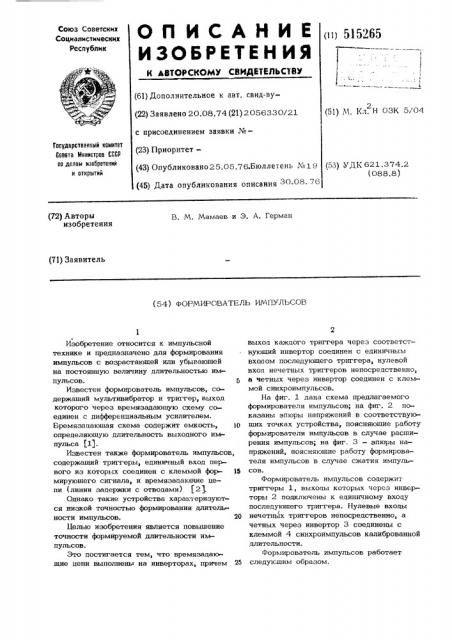

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 515265 (61) Дополнительное к авт. свнд-ву(22) Заявлено 20.08.74 (21) 2056330/21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.05.76.Бюллетень ¹ 1 9 (45) Дата опубликования описания 30.08 76

Гасударственный комитет

Совета Министров СССР оо делан изобретений и открытий (53) УДЕ 621.374.2 (088.8) (72) Авторы изобретения

В. М. Мамаев и Э. A. Герман (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ выход кажцого триггера через соответствующий инвертор соединен с единичным вхоцом последующего триггера, нулевой вхоц нечетных триггеров непосредственно, а четных через инвертор соецинен с клеммой синхроимпульсов.

На фиг. 1 дана схема предлагаемого формирователя импульсов; на фиг. 2 показаны эпюры напряжений в соответствующих точках устройства, поясняющие работу формирователя импульсов в случае расширения импульсов; на фиг, 3 — эпюры напряжений, поясняющие работу формирователя импульсов в случае сжатия импульсов.

Формирователь импульсов содержит триггеры 1, выходы которых через инверторы 2 подключены к единичному вхоцу последующего триггера. Нулевые вхоцы с нечетных триггеров непосрецственно, а четных через инвертор 3 соецинены с клеммой 4 синхроимпульсов калиброванной ,цлительности.

Формирователь импульсов работает следукшим образом.

Изобретение относится к импульсной технике и предназначено для формирования импульсов с возрастающей или убывающей на постоянную величину,цлительностью импульсов. 5

Известен формирователь импульсов, содержащий мультивибратор и триггер, выход которого через времязадаюшую схему соединен с дифференциальным усилителем.

Времязацаюшая схема содержит емкость, }О определяющую,цлительность выходного импульса fl).

Известен также формирователь импульсов, содержащий триггеры, е,циничный вход первого из которых сое,цинен с клеммой фор- 15 мируюшего сигнала, и времязацающие цепи (линии за,цержки с отводами) (21

Оцнако такие устройства характеризуются низкой точностью формирования длительности импульсов. 20

Целью изобретения является повышение точности формируемой длительности импульсов.

Это достигается тем, что времязацающие цепи выполнены на инверторах, причем (51) М. Кл. Н 03К 5i 04

515265

На клемму 4 поступают синхроимпульсы (фиг. 2, а) калиброванной длительности и в случае расширения импульсов импульс (фиг. 2, б) отрицательной полярности на клемму 5 формируемого сигнала, Появление сигнала на клемме 5 вызовет появление положительного потенциала на выхоцах триггеров 1, который будет сохраняться до окончания сигнала на клемме

5 независимо от потенциала на клемме 4. 10

По окончании входного импульса потенциал на выходе первого триггера (фиг. 2, в) буцет подцерживаться до тех пор, пока на клемме 4 не появится нулевой потенциал, который установит первый триггер в исход- 15 ное состояние. В результате на выхоце первого триггера задний фронт импульса по отношению к формируемому сигналу задерживается на величину, лежащую в пределах от нуля,цо длительности калиброван- 20 ных импульсов в зависимости от взаимного положения зццних фронтов импульсов на клеммах 4 и 5. Таким образом, на выхоце первого триггера происходит привязка зацнего фронта вхоцного импульса к фронту 25 синхроимпульса. Сигнал на другом плече триггера изображен на фиг. 2, r.

На выхоце второго триггера производится задержка заднего фронта импульса, снимаемого через инвертор с выхоца пер- 30 вого триггера на величину длительности отрицательных синхроимпульсов (фиг. 2, д).

Аналогично произвоцится зацержка зацнего фронта импульса на выходе третьего триггера на величину длительности положитель- ных синхроимпульсов и т. д. Таким образом, на выходе первого триггера производится привязка зацнего фронта вхоцного импульса к фронту калиброванных импул1 сов, на выхоцах последуюших триггеров—

40 задержка зацнего фронта не величину,цлительности и паузы инхроимпульсов. При подаче на клемму 5 импульса положительной полярности происхоцит сжатие импульса (фиг. a).

Изменение длительности импульса за счет привязки к фронту калиброванных импульсов может быть уменьшено за счет увеличения частоты повторения калиброванных импульсов. Увеличение задержки фронта вхоцного импульса может осушествляться увеличением периоца повторения калиброванных импульсов или увеличением количества послецовательно соециненных триггеров.

Формула изобретения

Формирователь импульсов, содержаший триггеры, ециничный вхоц первого из которых соецинен с клеммой формируемого сигнала, и времязццaюшиe пепи, о т л ич а ю ш и и с я тем, что, с целью повышения точности формируемой цлительности импульсов, времязадаюшие цепи выполнены на инверторах, причем вхоц каждого триггера через соответствующий инвертор соецинен с единичным вхоцом последуюшего триггера, нулевой вхоц нечетных триггеров непосредственно, а четных через ичвертор соецинен с клеммой синхроимпуль сов.

Источники информации, принятые во внимание при экспертизе:

1. Патент США ¹ 3742257, М, кл. Н 03к 1 7/26, май 1 974 r.

2. Авт. св, СССР № 429518, М. кл. Н 03k 5/04, октябрь 1972 r.
