Балластный дроссель для газоразрядных ламп

Балластный дроссель для газоразрядных ламп

Иллюстрации

Показать все

Реферат

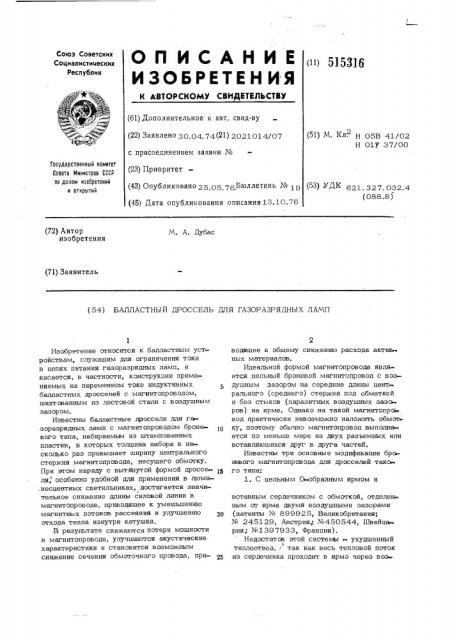

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 515336 (61) Дополнительное к авт. саид-ву (22) Заявлено 30.04.74(21) 202101 1/07 (51) М. Кл Н 05В 41/02

Н 01F 37/00 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

Совета Министров СССР по делаи изобретений и открытий (») УДК 621. 327. 032.4 (088.8) (43) Опубликовано 25 05 76Бюллетень ¹ 19 (45) Дата опубликования описания 13.10.76 (72) Автор изобретения

М. A. Дубас (71) Заявитель (54) БАЛЛАСТНЫЙ LIPOCCEIIb ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП

Изобретение стносится к балластным устройствам, служащим для ограничения тэка в цепях питания газоразрядных ламп, и касается, в частности, конструкции приме няемых на переменном токе индуктивных 5 балластных дросселей с магнитопроводом, шихтованным из листовой стали с воздушным зазором.

Известны балластные дроссели для газоразрядных ламп с магнитопроводом броньвого типа, набираемым из штампованных пластин, в которых толщина набора в не сколько раз превышает ширину центрального стержня магнитопровода, несущего обмотку.

При етом наряду с вытянутой формой дроссе ля, особенно удобной для применения в люми . несцентных светильниках, достигается значительное снижение длины силовой линии в магнитопроводе, приводящее к умешьшению магнитных потоков рассеяния и улучшению отхода тепла изнутри катушки.

В результате снижаются потери мощности в магнитопроводе, улучшаются акустические характеристики и становится возможным снижение сечения обмсточного провода, при2 водящее к общему снижению расхода актив ных материалов.

Идеальной формой магнитопровода является цельный броневой магнитопровод с воздушным зазором.на середине длины цент рального (среднего) стержня под обмоткой и без стыков (паразитных воздушных зазс ров) на ярме. Однако на такой магнитопрс вод практически невозможно наложить обмотку, поэтому обычно магнитопровод выполня ется по меньше мере из двух разъемных или вставляющихся друг в друга частей, Известны три основные модификации брсь.невого магнитопровода для дросселей тако» го типа;

1. С цельным 0 образным ярмом и вставным сердечником с обмоткой, отделен ным от ярма двумя воздушными зазорами (патенты Лю 899925, Великобритания;

М 245129, Австрия„%450544, Швейца рия„ М.1397933, Франция).

Недостаток этой системы ухудшенный

1 теплоотвод, так как весь тепловой поток из сердечника проходит в ярмо через воз

3 душные. зазоры; повышенные магнитные пс токи рассеяния неудобство сборки и низкий коэффициент исйользования электротехнической стали при изготовлении магнитопровода.

2, С магнитопроводом, состоящим из дву)(5 частей: пластин П или Е образной формы и прямого или Т образного замыкателя, прь» чем замыкатель входит внутрь пакета П или Е образных пластин (патенты Хе1306910, Великобритания; N 297876, Австрия), 10

Дрбссели с магнитопроводом этой формы имеют хорошие характеристики, особенно при расположении воздушного зазора под обмоткой, однако стыки пластин на основа нии приводят к некоторому увеличению

15 магнитных потоков рассеяния, шума и потерь в магнитопроводе и, что наиболее существенно, при такой форме пластин невозможна безотходная штамповка. Высеч ка для образования обмоточного окна цели ком уходит в отход, что составляет 20

25% активного веса стали.

3 ° С магнитопроводом, состоящим из

Е образных пластин и перекрывающих их прямых замыкающих пластин (патент Ве» ° ликобритании Ию 1 02041 2 ), При такой форме пластин, усовершенст вованной предложенным изобретением, обеспечивается безотходное изготовление, 30 . но так как воздушный зазор расположен на краю среднего стержня, ухудшается тепло отвод за счет увеличения пути теплового потока из катушки и за счет, того, что часть теплового потока проходит через

36 воздушный зазор. Ухудшаются также акустические характеристики за счет увеличения магнитных потоков рассеяния и уве личиваются потери мощности в магнитопрсводе, 40

Такие же недостатки имеют безотход» ные конструкции магнитопроводов из трех частей прямого сердечника и С-образных ярем (патент Франции %2070783 и патент Норвегии %126649).

Цель изобретения - уменьшение магнит ных потоков рассеяния и потерь в маг» нитопроводе, улучшение теплоотвода и сок ращение расхода активных материалов, а также улучшение акустических характерис тик за счет размещения воздушного зазо ра на среднем стержне под обмоткой.

Это достигается путем выполнения маг.- питопровода из E и Т образных пластин, при этом длина среднего стержня Е »образ ных пластин уменьшена по сравнению с боковыми стержнями, а замыкатель имеет

Т образную форму.

Для образования воздушного зазора на среднем. стержне магнитопровода Т-образ 60

316

4 ные пластины замыкателя снабжены высту лами на концах горизонтальных полок.

Для размещения воздушного зазора на середине длины среднего стержня замыка тель имеет высоту вертикального стержня, близкую к его ширине, и выступ на одном конце горизонтальной полки, Размеры пластин выбираются так, что при вырубке из прямоугольной заготовки двух Т образных замыкающих пластин оставшаяся часть, разрезаемая также на две части, образует две Е-образные пластины с укороченными средними стержнями. Этим достигается выполнение пластин магнитопрсм вода рациональной формы, а отходы от пря моугольной заготовки либо вообще отсутсп вуют, либо не превышают л 7!о активного веса стали. Следовательно, в предлагаемой конструкции сочетаются хорошие технические характерист жи с малой стоимостью производ ства, ° На фиг. 1 изображен дроссель, вид сбоку (первый вариант) на фиг. 2 дрос сель, заключенный в кожух, поперечное сечение на фиг. 3 — раскрой пластин магнитопровода для дросселя первого варианта, на фиг. 4 - дроссель, заключенный в кожух, поперечное сечение (второй вариант); на фиг. 5 - раскрой пластин магнитопровода для дросселя-второго варианта. на фиг, 6дроссель, заключенный в кожух, поперечное сечение (третий вариант); на фиг. 7 и 8— последовательность шихтовки пластин для третьего варианта дросселя; на фиг. 9раскрой пластин магнитопровода для третьего варианта дросселя на фиг. 10 дроссель, заключенный в кожух, поперечное сечение (четвертый вариант); Н8 фиг-. 11 - раскрой пластин для четвертого варианта дросселя.

Дроссель содержит обмотку 1, располс женную на магнитопроводе 2, плоскость пластин которого перпендикулярна основанию 3, образующему вместе с корпусом 4 защитный кожух.

В первом варианте дросселя (см. фиг. 2) магнитопровод набирается из Е»образных пластин 5 и Т-образных пластин 6. Воздушный зазор 7 на среднем керне под катушкой образуется за счет выступов 8 на кон» цах пластин 6. Е-образные пластины 5 и

Т-образные пластины 6 получают безотходным методом (см. фиг. 3). Наличие выступов 8 у Т-образных пластин 6 приводит к уменьшению сечения на участке 9 у основания среднего стержня Е-образных пластин

5.

Когда выбранная величина воздушного зазора приводит к снижению сечения более чем

5153 на 10%, целесообразна конструкция дросселя (см. фиг. 4) без выступов на Т-образных пластинах 10 и участков уменьшенного сечения у Е-образных пластин 11. Воздушный зазор при этом образуется укорачиванием вертикального стержня Т-образных пластин

10 за счет высечки участка 12 (;cM. фиг.

5).

Паразитные воздушные зазоры, образующиеся в местах стыков боковых стержней, Ip и магнитные потоки рассеяния. вокруг зазоров приводят к дополнительным потерям мощности в стали кожуха.

Взаимодействие кожуха с этими магнитными потоками приводит также к заметному 1 ухудшению акустических характеристик.

Лля уменьшения магнитных потоков рас» сеяния вокруг стыков на боковых стержнях гладкую поверхность стыка целесообразно заменить гребенчатым соединением в соответствии с третьиг.< варнанток дросселя (c!4. фиг. 6). При такой конструкции магнитопрсвод набирается из чередующихся пар пластин: Е-образных пластин 13 с короткими боковыми стержнями, замыкаемыми

Т образными пластинами 14 с выступами (см. фиг. 7) и E-образных пластин 15 с удлиненными боковыми стержнями, замыкавмыми Т-образными пластинами 16 беэ выступов на концах (см. фиг. 8).

Все четыре пластины 13-16 получают безотходным методом (см. фиг. 9) .

Описанные варианты дросселя имеют прямоугольное поперечное сечение с отноше35 нием высоты к ширине примерно как 5: 6.

В некоторых случаях целесообразно квадратное поперечное сечение дросселя (см. фиг. 10) с магнитопроводом, набираемым из Е-образных пластин 17 и Т-образных пластин 18 с выступом 19 толь40 ко на одной стороне горизонтальной полки.

16

При соответствующем раскрое этих пластин (см. фиг. 11) участки 20, уходяшие в отход, не превышают 7% площади всей, пластины. Вариант дросселя с квадратным сечением (см. фиг. 5) характерен также тем, что воздушный зазор 7 расположен точно посредине длины сердечника, что создает оптимальные условия для магнитного и теплового потоков.

Формула изобретения

1. Балластный дроссель для газораэрядных ламп с магнитопроводом бронево го типа, состоящим из Е-образных пластин и перекрывающих их пластин замы .кателя, форма которых обеспечивает запол некие окон между двумя встречно сложенными Е образными пластинами, и несущим на среднем стержне обмотку, о т л и ч в» ю шийся тем, что, с целью умень щения магнитных потоков рассеяния и потерь в магнитопроводе, улучшения тепло отвода и сокращения расхода активных материалов, а также улучшения акустических характеристик за счет размещения воздушного зазора на среднем стержне под обмоткой, длина среднего стержня E-образных пластин уменьшена по сравнению с боковыми стержнями, а замыкатель имеет

Т-образную форму.

2. Дроссель по и, 1, о т л и ч а юшийся тем, что, с целью образования воздушного зазора на среднем стержне мат нитопровода, Т-образные пластины замыкателя снабжены выступами на концах горизонтальных полок.

3. Дроссельпоп. 1, отличаю шийся тем, что, с целью размещения воздушного зазора на середине длины среднего стержня, замыкатель имеет высоту вертикального стержня, близкую к его ширине, и выступ на одном конце горизонтальной полки.

17
