Устройство для пайки волной расплавленного припоя
Иллюстрации
Реферат

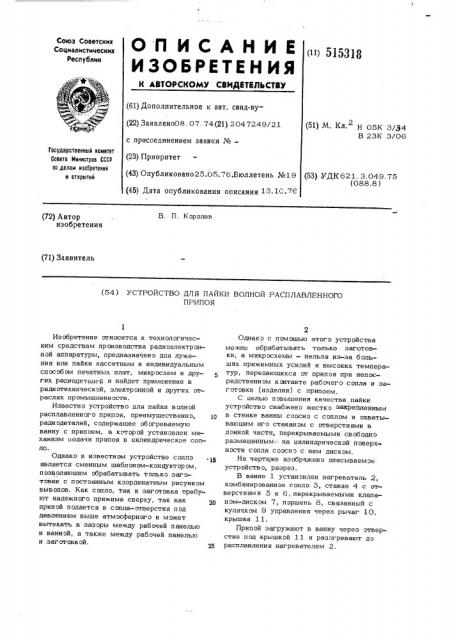

ОПИСАНИЕ
ИЗО6РЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик (») 515318 (61) Дополнительное к авт. свид-ву(22) Заявлено08. 07. 74(21) 2047249/21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.05. 76.Бюллетень №1 9 (45) Дата опубликования описания 13 0 76 (51) > Кл Н 05К 3/34
В 23К 3/06
Гасударственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621. 3.049.75 (088.8) В. П. Королев (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПАЙКИ ВОЛНОЙ РАСПЛАВЛЕННОГО
ПРИПОЯ
Изобретение относится к технологическим средствам производства радиоэлектронной аппаратуры, предназначено для лужения или пайки кассетным и индивидуальным способом печатных плат, микросхем и других радиодеталей и найдет применение в радиотехнической, электронной и других отраслях пр омы шленн ости.
Известно устройство для пайки волной расплавленного припоя, преимущественно, ради одеталей, с одержащее об огреваемую ванну с припоем, в которой установлен механизм подачи припоя в цилиндрическое сопло.
Однако в известном устройстве сопло является сменным шаблоном-кондуктором, позволяющим обрабатывать только заготовки с постоянным координатным рисунком выводов, Как сопло, так и заготовка требуют надежного прижима сверху, так как 20 припой подается в сопла-отверстия под давлением выше атмосферного и может вытекать в зазоры между рабочей панелью и ванной, а также между рабочей панелью и заготовкой.
Однако с помощью этого устройства можно обрабатывать только заготовки, а микросхемы — нельзя из-за больших прижимных усилий и высоких температур, передающихся от припоя при непосредственном контакте рабочего сопла и заготовки (изделия) с припоем.
С целью повышения качества пайки устройство снабжено жестко закрепленным в стенке ванны соосно с соплом и охватывающим его стаканом с отверстиями в донной части, перекрываемыми свободно размещенным: на цилиндрической поверх. ности сопла соосно с ним диском.
На чертеже изображено описываемое устройство, разрез.
B ванне 1 установлен нагреватель 2, комбинированное сопло 3, стакан 4 с отверстиями 5 и 6, перекрываемыми клапаном-диском 7, поршень 8, связанный с кулачком 9 управления через рычаг 10, крышка 1 1.
Припой загружают в ванну через отверстие под крышкой 11 и разогревают до расплавления нагревателем 2.
51531&
Приводят в действие кулачок 9, который, действуя через рычаг 10 на поршень, вытесняет поршнем припой из полости ванны. При этом припой, вытесняемый из ванны, закрывает зап орны м клапан ом- 6 диском 7 отверстия в сливной полости сопла 3 и подается в рабочую полость.
Высота мениска и время его поддержания по высоте определяется профилем кулачка и временем вращения последнего.
Постоянство высоты мениска обеспечивается положением поршня, управляемого кулачком. Этот постоянный уровень кулачок поддерживает столько времени, сколько необходимо для технологической обработки радиодеталей, собранных в кассете или отдельных микросхем, заготовок или плат.
Данное устройство позволяет получить как постоянную, так и пульсирующую волну с постоянной высотой мениска. Заранее рассчитанная по высоте и времени пульсация мениска волны и многократный проход волны через диск с отверстиями 5 и 6 исключают образование окислов на поверхности мениска.
Ф ормула из обретени я
Устройство для пайки волной расплавленного припоя, преимущественно, радиодеталей содержащее обогреваемую ванну с припоем, в которой установлен механизм подачи припоя в цилиндрическое сопло, о т л ич а ю щ е е с я тем, что, с целью повыше ния качества пайки, оно снабжено жестко закрепленным в стенке ванны сооснс с соплом и охватывающим его стаканом с DTBep» стиями в донной части, перекрываемыми свободно резмещенным на цилиндрической поверхности сопла соосно с ним диском.
5153 1F
