Реферат

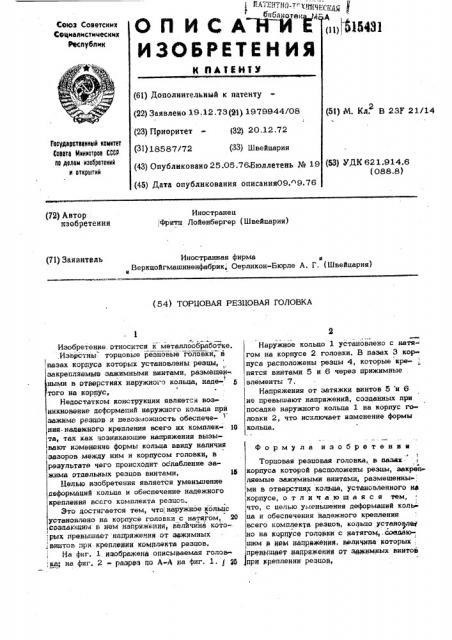

о n u c -н-"Й"К

ИЗОБРЕТЕ Н ИЯ пцф5431

Союз Советскнх

Фрцналнстнческнх

Ресиубпнн (61) Дополнительный к патенту (22) Заявлено 19.12.73(Я) 1979944/08 (23) Приоритет - (32) 20.12.72 (51} И. Кл, В 23Г 21/14

Гоеударатвеиии и иамнтет

Соаата Ииииетрои СССР

44 $M6M иэебретений и атирытий (31) 18587/72 {33) Швейцария (53) УДК 621.914.6 (088.8) (43) Опубликовано 25.05.76.Бюллетень № 19 (45) Дата опубликования описания09. 9.76

Иностранец ,Фритц Лойенбергер (Швейцария) (72) Автор изобретения

Иностранная фирма

Веркцойгмашиненфабрик,: Оерликон-Бюрле А. Г. (Швейцария) (71) Заявитель (54) ТОРЦОВАЯ РЕЗЦОВАЯ ГОЛОВКА г

Изобретение относится к металлообрабо1«е.

Известны торцовые резцовые головки, в пазах корпуса которых установлены резцы, закрепляемые зажимными винтами, размещен-.

1 ными в отверстиях наружного кольца, надетого на корпус.

Недостатком конструкции является возникновение деформаций наружного кольца прй зажиме резцов и невозможность обеспече- т ния надежного крепления всего их комплек тп та, так как возникающие напряжения вызывают изменение формы кольца ввиду наличия зазоров между ним и корпусом головки, в результате чего происходит ослабление зажима отдельных резцов винтами, 15

Целью изобретения является уменьшение деформаций кольца и обеспечение надежного крепления всего комплекта резцов.

Это достигается тем, что, наружное кольцс установлено на корпусе головки с натягом, 2Î создаюшим в нем напряжения, велйчйна кото-.

;рых превышает напряжения от эажимных

„ винтов при креплении комплекта резцов.

На фит, 1 изображена о1тисьтваемая голов;,«ка; на фиг. 2 - разрез па АА на фиг. 1. т д

2 9

Наружное кольцо 1 установлено с натягом на корпусе 2 головки. В пазах 3 кор» пуса расположены резцы 4, которые «ре,пятся винтами 5 и 6 через прижимные . элементы 7.

Напряжения от затяжки винтов 5 и 6. не превышают напряжений, созданных при посадке наружного кольце 1 на корпус головки 2, что исключает изменение формы кольца.

Форму ла изобретения

Торцовая реэцовая головка, в пазах корпуса которой расположены резцы, эакреп ляемые зажимиыми винтами, размещенны- ми в отверстиях кольца, установленного на корпусе, о т л и ч а.ю щ а я с я тем, что, с целью уменьшения деформаций коль . ца и обеспечения йадежного крепления всего комплекта резцов, кольцо установлю о на корцусе головищ с ттатягом,.совдаю.щим р нам напряжения, величитта которых . ревттщает надряжения от заэкнмных винтов рн креплении резцов, фее. 1
