Многорядная корнеуборочная машина

Многорядная корнеуборочная машина

Иллюстрации

Показать все

Реферат

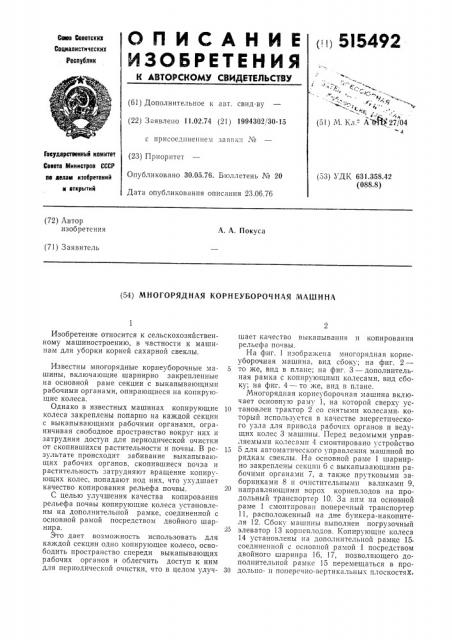

(i) 5I5492

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< с,с. -, -- сМ (51) М. Кл."- А ЖЭ 27/04 (61) Дополнительное к авт. свид-ву (22) Заявлено 11.02.74 (21) 1994302 30-15 с присоединением заяг,ки № (23) Приоритет

Опубликовано 30.05.76. Бюллетень № 20

Дата опубликования описания 23,06,76

Государственный комитет

Совета Министров СССР пв делам изобретений и еткрытиЙ (53) УДК 631.358.42 (088.8) (72) Автор изобретения

А А Покуса (71) Заявитель (54) МНОГОРЯДНАЯ КОРНЕУБОРОЧНАЯ МАШИНА

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки корней сахарной свеклы.

Известны многорядные корнеуборочные»ашины, включающие шарнирно закрепленные на основной раме секции с выкапывающими рабочими органами, опирающиеся на копирующие колеса.

Однако в известных машинах копирующие колеса закреплены попарно на каждой секции с выкапывающими рабочими органами, ограничивая свободное пространство вокруг них и затрудняя доступ для периодической очистки от скопившихся растительности и почвы. В результате происходит забивание выкапывающих рабочих органов, скопившиеся почва и растительность затрудняют вращение копирующих колес, попадают под них, что ухудшает качество копирования рельефа почвы.

С целью улучшения качества копирования рельефа почвы копирующие колеса установлены на дополнительной рамке, соединенной с основной рамой посредством двойного шарнира.

Это дает возможность использовать для каждой секции одно копирующее колесо, освободить пространство спереди выкапывающих рабочих органов и облегчить доступ к ним для периодической очистки, что в целом улучшает качество выкапывания и копирования рельефа почвы.

На фиг. 1 изображена многорядная корнеуборочная машина, вид сбоку; на фиг. 2—

5 то же, вид в плане; на фиг. 3 — дополнительная рамка с копирующими колесамп, вид сбоку; на фиг. 4 — то же, вид в плане.

Многорядная корнеуборочная машина включает основную раму 1, на которой сверху yclo тановлен трактор 2 со снятыми колесами, который используется в качестве энергетического узла для привода рабочих органов и ведущих колес 3 машины. Перед ведомыми управляемыми колесами 4 смонтировано устройство

15 5 для автоматического управления машиной по рядкам свеклы. На основной раме 1 шарнирно закреплены секции 6 с выкапывающими рабочими органами 7, а также прутковыми заборниками 8 и очпстительньвш валиками 9, направляющими ворох корнеплодов на продольный транспортер 10. За ним на основной раме 1 смонтирован поперечный транспортер

11, расположенный на дне бункера-накопителя 12. Сбоку машины выполнен погрузочный

25 элеватор 13 корнеплодов. Копирующие колеса

14 установлены на дополнительной рамке 15, соединенной с основной рамой 1 посредством двойного шарнира 16, 17, позволяющего дополнительной рамке 15 перемещаться в про30 дольно- и поперечно-вертикальны.; плоскостях.

515492

Рамка 15 имеет регулируемые упоры 18 для секций 6. Они подвешены к основной раме 1 посредством разгрузочных пружин 19, закрепленных по центру секций 6. Для совместного подъема рамки 15 с секциями 6 в транспортное положение рамка 15 связана с последними цепочками 20, свободно провисающими в рабочем положении.

Машина работает следующим образом.

При перемещении ее по рядкам корней свеклы, управляемом устройством 5, рабочие органы 7 с корнезаборниками 8 выкапывают и подают корни на валики 9. При этом копирующие колеса 14, определяя положение над почвой рамки 15 с упорами 18 н соответственно секций 6, обеспечивают постоянную глубину установки рабочих органов в почве. Копирование колесами 14 продольного рельефа почвы осуществляется за счет шарнира 16 рамки 15, 4 а поперечного рельефа — за счет шарнира 17.

Валики 9 транспортируют корни, сужают поток вороха и направляют его на транспортер

10, который отводит уже очищенные корни в

5 бункер-накопитель 12. Из него корни элеватором 13 грузятся в транспортные средства.

Формула изобретения

Многорядная корнеуборочная машина, включающая шарнирно закрепленные «а основной раме секции с выкапывающими рабочими органами, опирающиеся на копирующие

15 колеса, отл и ч а ющ а я ся тем, что, с целью улучшения качества копирования рельефа почвы, копирующие колеса установлены на дополнительной рамке, соединенной с основной рамой посредством двойного шарнира.

515492

1 цг.
