Реферат

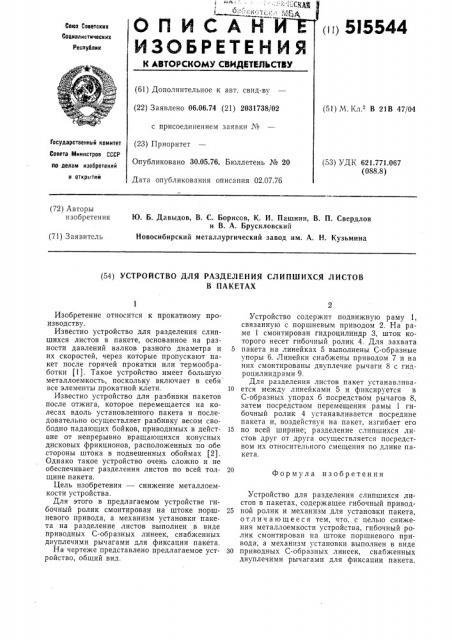

(i 1 515544

ОПИСАН

ИЗОБРЕТЕН

Союз Советских

Социалистических

Ресвублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт, свид-ву (22) Заявлено 06.06.74 (21) 2031738/02 (51) М К т г В 21В 47/04 с присоединением заявки №

Государственный комитет

Совета Министров СССР йо делам изобретений и открытий (23) Приоритет

Опубликовано 30.05.76. Бюллетень № 2

Дата опубликования описания 02.07.76 (53) УДК 621.771.067 (088.8) (72) Авторы изобретения

1О. Б. Давыдов, В. С. Борисов, К. И. Пашнин, В. П. Свердлов и В. А. Брусиловский

Новосибирский металлургический завод им. А. H. Кузьмина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ СЛИПШИХСЯ ЛИСТОВ

В ПАКЕТАХ

Формула изобретения

Изобретение относится к прокатному производству.

Известно устройство для разделения слипшихся листов в пакете, основанное на разности давлений валков разного диаметра и их скоростей, через которые пропускают пакет после горячей прокатки или термообработки (1). Такое устройство имеет большую металлоемкость, поскольку включает в себя все элементы прокатной клети.

Известно устройство для разбивки пакетов после отжига, которое перемещается на колесах вдоль установленного пакета и последовательно осуществляет разбивку весом свободно падающих бойков, приводимых в действие от непрерывно вращающихся конусных дисковых фрикционов, расположенных по обе стороны штока в подвешенных обоймах (2).

Однако такое устройство очень сложно и не обеспечивает разделения листов по всей толщине пакета.

Цель изобретения — снижение металлоемкости устройства.

Для этого в предлагаемом устройстве гибочный ролик смонтирован на штоке поршневого привода, а механизм установки пакета на разделение листов выполнен в виде приводных С-образных линеек, снабженных двуплечими рычагами для фиксации пакета.

На чертеже представлено предлагаемое устройство, общий вид.

Устройство содержит подвижную раму 1, связанную с поршневым приводом 2. На раме 1 смонтирован гидроцилиндр 3, шток которого несет гибочный ролик 4. Для захвата

5 пакета на линейках 5 выполнены С-образные упоры 6. Линейки снабжены приводом 7 и на них смонтированы двуплечие рычаги 8 с гидроцилиндрами 9.

Для разделения листов пакет устанавлива10 ется между линейками 5 и фиксируется в

С-образных упорах 6 посредством рычагов 8, затем посредством перемещения рамы 1 гибочный ролик 4 устанавливается посредине пакета и, воздействуя на пакет, изгибает его

15 по всей ширине; разделение слипшихся листов друг от друга осуществляется посредством их относительного смещения по длине пакета.

Устройство для разделения слипшихся листов в пакетах, содержащее гибочный привод25 ной ролик и механизм для установки пакета, отличающееся тем, что, с целью снижения металлоемкости устройства, гибочный ролик смонтирован на штоке поршневого привода, а механизм установки выполнен в виде

З0 приводных С-образных линеек, снабженных двуплечими рычагами для фиксации пакета.

515544

Составитель Ю. Лямов

Техред Е. Подурушина

Редактор 3. Ходакова

Корректор О. Тюрина

Заказ 1468/6 Изд. № 1388 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

Источники информации, принятые во внимание при экспертизе.

1. Авт. св. ¹ 104818, кл. В 21В 47/04, 1960, 2. ABT. св. ¹ 129609, кл. В 21В 47/04, 1960.
