Реферат

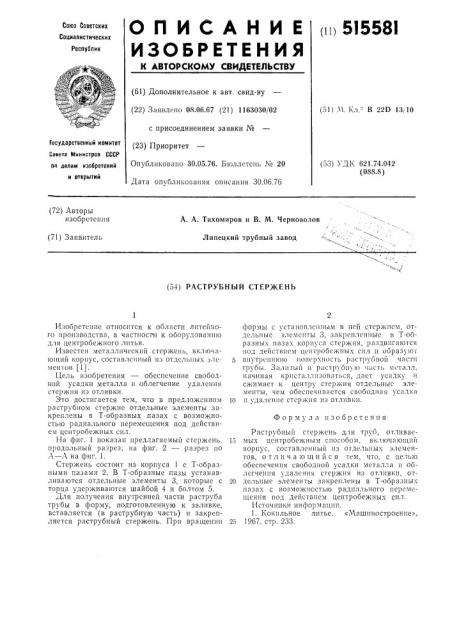

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 5l558I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.06.67 (21) 1163030/02 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.76, Ьюллстень ¹ 20

Дата опубликования описания 30.06.76 (51) М. Кл, - В 22D 13 10

Государственный комитет

Совета Министров СССР (53) УДК 621.74.042 (088.8) пл делам изобретений и открытий (72) Авторы изобретения

А. А. Тихомиров и В. М. Черноволов

Липецкий трубный завод (71) Заявитель (54) РАСТРУБНЪ|Й СТЕР)КЕНЬ

Изооретснис относится к области литейного производства, в частносгп к оборудованию для центробежного литья.

Известен металлический стержень, включающий корпус, составленный из отдельных элсмсн сов (11.

Цель изобретения — обеспечение свободной усадки металла и облегчение удаления стержня из отливки.

Это достигается тем, что в предложснном раструбном стержне отдельные элементы закреплены в Т-образных .пазах с возможностью радиального перемещения под действием центробежных сил.

На фиг. 1 показан предлагаемый стержень, продольный разрез; на фиг. 2 — разрез по

А — А на фиг. 1.

Стержень состоит из корпуса 1 с Т-образными пазами 2. В Т-образные пазы устанавливаются отдельные элементы 3, которые с торца удерживаются шайбой 4 и болтом 5.

Для получения внутренней части раструба трубы в форму, подготовленную к заливке, вставляется (в раструбную часть) и закрепляется раструбный стержень. При вращении формы с установленным в ней стержнем, отдельные элементы 3, закрепленные в Т-образных пазах корпуса стержня, раздвигаются под действием центробежных сил и образуют

5 внутреннюю поверхность раструопой части трубы. За 1 II I ûé и раструопук> часть металл, начиная кристаллизоваться, даст усадку и сжимает к центру стержня отдельные элементы, чем обеспечивается свободная усадка

10 и удаление стержня из отливки.

Формула изобретения

Раструбиый стержень для труо, отливае15 мых центробежным способом, включающий корпус, составленный из отдельных элементов, отличающийся тем, что, с целью обеспечения свободной усадки металла и облегчения удаления стержня из отливки, от20 дельные элементы закреплены в Т-образных пазах с возможностью радиального перемещения под действием центробежных сил.

Источники информации, 1. Кокильное литье. «Машиностроение», 25 1967, стр. 233.

515581

Фиг. 1

A-А

Фиг.2
