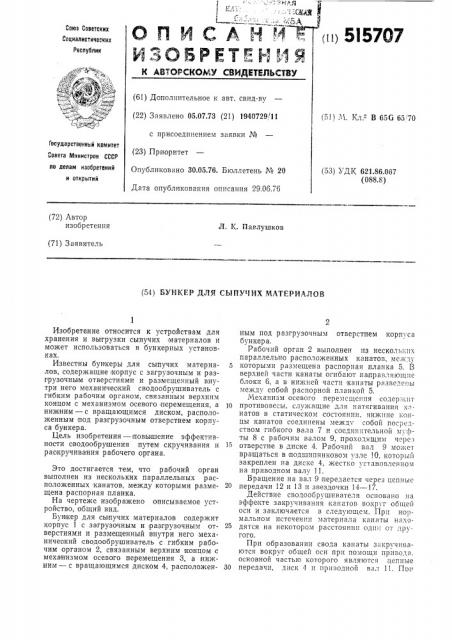

О П M (: А И .4 п1 515707

Сова Советских

Социалистических

ЙЗОБР ЕТЕ 1-1 И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.73 (21) 1940729, 11 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.76. Бюллетень ¹ 20

Дата опубликования описания 29.06.76 (51) М. Кл.- вВ 656 65 70

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.86.067 (088.8) (72) Автор изобретения

Я, К. Павлушков (71) Заявитель (54) БУНКЕР ДЛЯ СЫПУЧИХ МА1 ЕРИА,11С В

Изобретение относится к устройствам для хранения и выгрузки сыпучих материалов и может использоваться в бункерных установках.

Известны бункеры для сыпучих материалов, содержащие корпус с загрузочным и разгрузочным отверстиями и размещенный внутри него механический сводообрушиватель с гибким рабочим органом, связанным верхним концом с механизмом осевото перемещения, а нижним — с вращающимся диском, расположенным под разгрузочным отверстием корпуса бункера.

Цель изобретения —.повышение эффективности сводообрушения путем скручивания и раскручивания рабочето органа.

Это достигается тем, что рабочий орган выполнен из нескольких параллельных расположенных канатов, между которыми размещена распорная планка.

На чертеже изображено описываемое устройство, общий вид.

Бункер для сыпучих материалов содержит корпус 1 с загрузочным и |разгрузочным отверстиями и размещенный внутри него механический сводообрушиватель с гибким рабочим органом 2, связанным верхним .концом с меха|низмом осевого перемещения 3, а .нижним — с вращающимся диском 4, расположенным под разгрузочным отверстием корпуса бункера, Рабочий орган 2 выполнен из нескольких параллельно расположенных канатов, меж <у

5 которыми размещена распорная планка 5. В верхней части канаты огибают направляющие блоки 6, а в нижней части канаты разведены между собой распорной планкой 5.

Механизм осевого перемещения содер кит

)0 противовесы, служащие для натягивания канатов в статическом состоянии, нижние концы канатов соединены между собой посредством тпбкого вала 7 и соединительной муфты 8 с рабочим валом 9, проходящим через

15 отверстие в диске 4. Рабочий вал 9 может вращаться в подшипниковом узле 10, который закреплен на диске 4, жестко установленном на приводном валу 11.

Вращение на вал 9 передается через цепные

20 передачи 12 и 13 и звездочки 14 — 17.

Действие сводообрушивателя основано на эффекте закручивания:канатов вокруг общей оси и заключается в следующем. Прп нормальном истечении материала канаты нахо25 дятся на некотором расстоянии одш; от другого.

При образовании свода канаты закручиваются вокруг общей оси при помощи приводя. основной частью которого являются цепные

30 передачи, диск 4 и приводной вал 11. Пш

515707

Формула изобретения и

Ы1 ф

Составитель Л. Чемеровская

Техред 3. Тараненко Корректор Т. Гревцова

Редактор E. Дайч

Заказ 1456/14 Изд. № 1386 Тираж 963 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1!3035, Москва, 71(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 этом канаты сплетаются в косу, т, е. расстоя-

IIIIc мехкду канатами постепенно уменьшается, материалы ocbIIIHIDTcB, образуя вертикальный туннель.

Бункер для сыпучих материалов, содержащий корпус с загрузочным и разгрузочным отверстиями и размещенный внутри него механический сводообрушиватель с гибким рабОЧИьМ ОрГа IO», СВяэаННЫМ ВЕРХНИМ КОНЦОМ С механизмом осевого перемещения, а нижним — с вращающимся диском, расположенным под разгрузочным отверстием корпуса бункера, отлич ающий ся тем, что, с целью повышения эффективности сводообрушения путем скручивания и раскручивания рабочего органа, последний выполнен из нескольких параллельно расположенных кана10 тов, между которыми размещена распорная планка.
