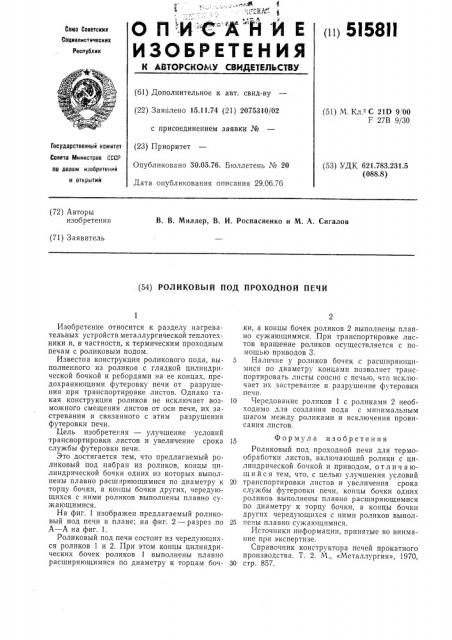

О П."И А И Е

ИЗОБРЕТЕНИЯ

< 1 5!58П

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.11.74 (21) 2075310/02 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.76. Бюллетень № 20

Дата опубликования описания 29.06.76 (51) М. Кл. С 21D 9, 00

F 27В 9/30

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.783.231.5 (088.8) (72) Авторы изобретения

В. В. Миллер, В. И. Роспасиенко и M А. Сигалов (71) Заявитель (54) РОЛИКОВЫЙ ПОД ПРОХОДНОЙ ПЕЧИ

Изобретение относится к разделу нагревательных устройств металлургической теплотехники и, в частности, к термическим проходным печам с роликовым подом.

Известна конструкция роликового пода, выполненного из роликов с гладкой цилиндрической бочкой и ребордами на ее концах, предохраняющими футеровку печи от разрушения при транспортировке листов. Однако такая конструкция роликов не исключает возможного смещения листов от оси печи, их застревания и связанного с этим разрушения футеровки печи.

Цель изобретения — улучшение условий транспортировки листов и увеличение срока службы футеровки печи, Это достигается тем, что предлагаемый роликовый под набран из роликов, концы цилиндрической бочки одних из которых выполнены плавно расширяющимися по диаметру к торцу бочки, а концы бочки других, чередующихся с ними роликов выполнены плавно сужающимися.

На фиг. 1 изображен предлагаемый роликовый под печи в плане; на фиг. 2 — разрез по

А — А на фиг. 1.

Роликовый под печи состоит из чередующихся роликов 1 и 2. При этом концы цилиндрических бочек роликов 1 выполнены плавно расширяющимися по диаметру к торцам бочки, а концы бочек роликов 2 выполнены плавно сужающимися, При транспортировке листов вращение роликов осуществляется с помощью приводов 3.

5 Наличие у роликов бочек с расширяющимися по диаметру концами позволяет транспортировать листы соосно с печью, что исключает их застревание и разрушение футеровки печи.

10 Чередование роликов 1 с роликами 2 необходимо для создания пода с минимальным шагом между роликами и исключения провисания листов.

Формула изобретения

Роликовый под проходной печи для термообработки листов, включающий ролики с цилиндрической бочкой и приводом, о тл и ч а юшийся тем, что, с целью улучшения условий

20 транспортировки листов и увеличения срока службы футеровки печи, концы бочки одних роликов выполнены плавно расширяющимися по диаметру к торцу бочки, а концы бочки других чередующихся с ними роликов выпол25 пены плавно сужающимися.

Источники информации, принятые во внимание при экспертизе.

Справочник конструктора печей прокатного производства. Т. 2. М., «Металлургия», 1970, 30 стр. 857.

515811

А-А

Корректор 3. Тарасова

Редактор 3. Ходакова

Заказ 1410/18 Изд. ¹ 1396 Тираж 654 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изсбрегений и о крытий

113035, Москва, ?К-35, Раушская наб., д, 4, 5

Типография, пр. Сапунова, 2

Составитель В. Костяков

Техред А. Камышиикова
