Реферат

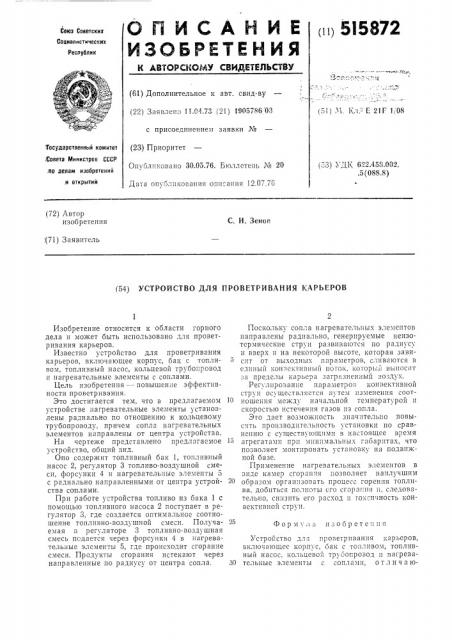

и) 5I5872

Союз Советских

Социалистических

Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.73 (21 1905786 03 (51), ь Кл. - Е 21Г 1 08 с присоединением заявки № государственный комитет

;Совета Министров СССР ло делам изобретений и открытий (23) Приоритет

Опубликовано 30.05.76. Бюллетень ¹ 20 (53) УДК 622.458.002. .5 (088.8) Дата опубликования описания 12.07.76 (72) Автор изобретения

С. И. Зенов (71) Заявителb (54) УСТРОЙСТВО ДЛЯ ПРОВЕТРИВАНИЯ КАРЬЕРОВ

Формула и"-обрете ия

Изобретение относится к области горного дела и может быть использовано для проветривания карьеров.

Известно устройство для проветривания карьеров, включающее корпус, бак с топливом, топливный насос, кольцевой трубогровод и нагревательные элементы с соплами.

Цель изобретения — повышение эффективности проветривания.

Это достигается тем, что в предлагаемом устройстве нагревательные элементы установлены радиально по отношению к кольцевому трубопроводу, причем сопл"- нагревательных элементов направлены от центра устройства.

На чертеже представлено предлагаемое устройство, общий вид.

Оно содержит топливный бак 1, топливный насос 2, регулятор 3 топливо-воздушной смеси, форсунки 4 и нагревательные элементы 5 с радиально направленными от центра устройств а сопл а м и.

При работе устройства топливо из бака 1 с помощью топливного насоса 2 поступает в регулятор 3, где создается оптимальное соотношение топливно-воздушной смеси. Получаемая в регуляторе 3 топливно-воздушная смесь подается через форсунки 4 в нагревательные элементы 5, где происходит сгорание смеси. Продукты сгорания истекают через направленные по радиусу от центра сопла.

Поскольку сопла нагревательных элементов направлены радиально, генерируемые неизотермические струи развиваются по радиусу и вверх и на некоторой высоте, когорая зависит от выходных параметров, сливаются в единый конвективный поток, который выносит за пределы карьера загрязненный воздух.

Регулирование параметро" конзективной струи осуществляется путем изменения сооТношения между начальной температурой и скоростью истечения газов из сопла.

Это дает возможность значительно повысить производительность установки по сравнению с существующимп в настоящее время агрегатами при минимальных габаритах, что позволяет монтировать установку на подвижной базе.

Применение нагревательных элементов в виде камер сгорания позволяет наилучшим образом организовать процесс горения топлива, добиться полноты сго сгорания и, следовательно, снизить его расход и токсичность конвективной струи.

Устройство для проветривания;„.àðüåðîâ, включающее корпус, бак с топливом, топливный насос, кольцевой тру бопровод lk нагрева30 тельные элементы с соплами, о тл и ч а ю515872

Составит;дв 3. Руднева

Техред А. Камышникова

Корректор f.. Рожкова

Р данTo)3 3. Ходакова

Подписное

3аказ )461 12 Изд.. 4 1385 Тираж 090

Ц1-!ИИПИ Государственного комитета Coi>ста . )инистров СССР по делам изобретений и открытий

113035, Москва, i)(-35, Раушская наб., д. 4,5

Типография, ир. Сапунова, 2 ьц е е с я гем, что, с целью повышенля эффектнвностп проветривания, нагревательные элементы установлены раднально по Отношенн)0

;; кольцевому трубопроводу, причем сопла нагревательных элементов направлены ог центра устройства.
