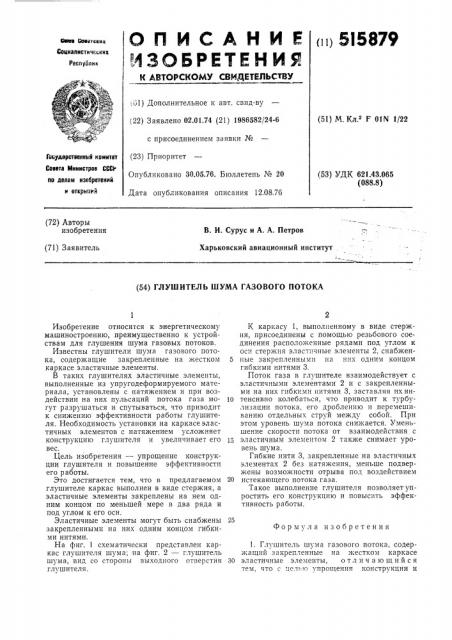

О П И С А Н И Е
Соцналнстическик
Республик!
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСтВУ
;01) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1986582/24-6 с присоединением заявки № (23) Приоритет
Опубликовано 30.05.76. Бюллетень № 20
Дата опубликования описания 12.08.76 (51) М. Кл.а F 01N 1/22
Государственный комитет
Совета Министров NCI (53) УДК 621.43.065 (088.8) по делам изобретений н открытий (72) Авторы изобретения
В. И. Сурус и А. А. Петров
Харьковский авиационный институт (71) Заявитель (54) ГЛУШИТЕЛЬ ШУМА ГАЗОВОГО ПОТОКА
Изобретение относится к энергетическому машиностроению, преимущественно к устройствам для глушения шума газовых потоков.
Известны глушители шума газового потока, содержащие закрепленные на жестком каркасе эластичные элементы.
В таких глушителях эластичные элементы, выполненные из упругодеформируемого материала, установлены с натяжением и при воздействии на них пульсаций потока газа могут разрушаться и спутываться, что приводит к снижению эффективности работы глушителя. Необходимость установки на каркасеэластичных элементов с натяжением усложняет конструкцию глушителя и увеличивает его вес.
Цель изобретения — упрощение конструкции глушителя и повышение эффективности его работы.
Это достигается тем, что в предлагаемом глушителе каркас выполнен в виде стержня, а эластичные элементы закреплены на нем одним концом по меньшей мере в два ряда и под углом к его оси.
Эластичные элементы могут быть снабжены закрепленными на них одним концом гибкими нитями.
На фиг. 1 схематически представлен каркас глушителя шума; на фиг. 2 — глушитель шума, вид со стороны выходного отверстия глушителя.
К каркасу. 1, выполненному в виде стержня, присоединены с помощью резьбового соединения расположенные рядами под углом к оси стержня эластичные элементы 2, снабжен5 ные закрепленными на ннх одним концом гибкими нитями 3.
Поток газа в глушителе взаимодействует с эластичными элементами 2 и с закрепленными на них гибкими нитями 3, заставляя их ин10 тенсивно колебаться, что приводит к турбулизации потока, его дроблению и перемешиванию отдельных струй между собой. При этом уровень шума потока снижается. Уменьшение скорости потока от взаимодействия с
15 эластичным элементом 2 также снимает уровень шума.
Гибкие нити 3, закрепленные на эластичных элементах 2 без натяжения, меньше подвержены возможности отрыва под воздействием
20 истекающего потока газа.
Такое выполнение глушителя позволяет упростить его конструкцию и повысить эффективностьь р а боты.
Формула изобретения
1. Глушитель шума газового потока, содержащий закрепленные на жестком каркасе
ЗО эластичные элементы, отличающийся тем, что с цель,о упрощения конструкции и
515879
Риг. 1
Фиг 2
Составитель Ю. Шустер
Техред Т. Курилко
Корректор Е. Жаворонкова
Редактор Е. Караулова
Раказ 1780/5 Изд. № 1424 Тираж 690 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 повышения эффективности, каркас выполнен в виде стержня, а эластичные элементы закреплены на нем одним концом по меньшей мере в два ряда и под углом к его оси, 2. Глушитель по п. 1, отличающийся тем, что эластичные элементы снабжены закрепленными на них одним концом гибкими нитями.
