(1 1) 5I59 I 9

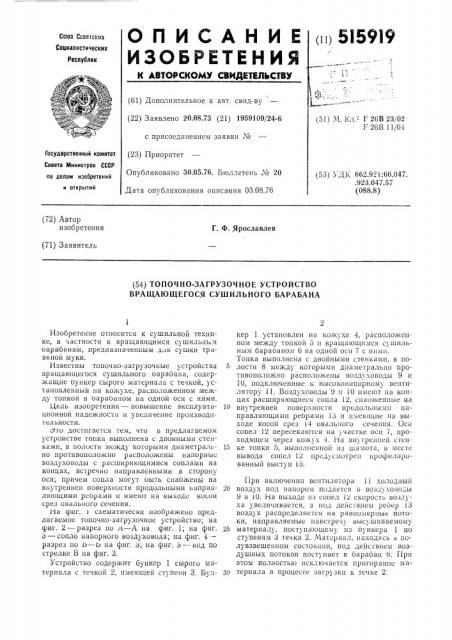

ОЛ ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.08.73 (21) 1959109/24-6 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.76. Бюллетень № 20

Дата опубликования описания 03.08.76 (51) М. 1 л, - Г 26В 23/02

F 26В 11/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УД1«662.921:66.047. .923.047.57 (088.8) (72) Автор изобретения

Г. Ф.,Ярославлев (71) Заявитель (54) ТОПОЧНО-ЗАГРУЗОЧНОЕ УСТРОЙСТВО

ВРАЩАЮЩЕГОСЯ СУШИЛЬНОГО БАРАБАНА

Изобретение относится к сушильной технике, в частности к вращающимся сушильнь.м оарабанам, предназначенным для сушки травяной муки.

Известны топочно-загрузочные устройства вращающегося сушильного оарабана, содержащие оункер сырого материала с течкой, установленныи на кожухе, расположенном между топкой и барабаном на одной оси с ними.

Цель изобретения — повышение эксплу атационной надежности и увеличение производительности. то достигается тем, что в предлагаемом устроистве топка выполнена с двоиными стенками, в полости между которыми диаметрально противоположно расположены напорные воздуховоды с расширяющимися соплами на концах, встречно направленными в сторону оси; причем сопла могут оыть снабжены на внутреннеи поверхности продольными напраьляющими реорами и имеют на выходе косои срез овального сечения.

На фиг. i схематически изображено предлагаемое топочно-загрузочное устройство; на григ. 2 — разрез по А — A на фиг. 1; на фиг.

3 — сопло напорного воздуховода; на фиг. 4— разрез по Ь вЂ” Ь на фиг. 3; на фиг. 5 — внд по стрелке В на фиг. 3.

Устройство содержит бункер 1 сырого материала с течкой 2, имеющей ступени 3. Бункер 1 установлен на кожухе 4, расположенном между топкой 5 и вращающимся су шильным барабаном 6 на одной осн 7 с ними.

Топка выполнена с двойными стенками, в полости 8 между которыми диаметрально противоположно расположены возду«оводы 9 и

10, подключенные к высоконапорному вентилятору 11. Воздуховоды 9 н 10 имеют на концах расширяющиеся сопла 12, снаоженные на

10 внутренней повер«ности продольными направляющими ребрами 13 и имеющие на выходе косой срез I4 овального сечения. Оси сопел 12 пересекаются на участке осн 7, проходящем через кожух 4. 1iH внугренней стен15 ке топки 5, выполненной нз шамота, в месте вывода сопел 12 предусмотрен профилнрованный выступ 15.

При включении вентилятора li «олоднын

20 воздух под напором подается в возду«ово ы

9 и IO. На выходе нз сопел 12 скорость воздуха увеличивается, а под дейсгвпем реоер 13 воздух распределяется на равномерные потоки, направляемые навстречу высушиваемому

25 материалу, поступающему нз Uу нкера 1 по ступеням 3 течки 2. Материал, на«одясь ь noJI .взвешенном сосТоНННН, I1oQ дейс гвием душных потоков поступает в барабан б. Прн этом полностью исключается прнгорание маЗр териала в процессе загрузки к течке 2, 5 l 59 l l) Формула изобретсиия

1. Топочно-загрузочное устройство вращающегося сушильного барабана, преимущественио для сушки травяной муки, содержащее буикср сырого материала с течкой, установленный на кожухе, расположенном между топкой и бараоаном на одной оси с ипми, отл и ч и ю щ е е с я тем, что, с целью повышения эксплуатационной надежности и увеличения производительности, тонка выполнена с двойиыми степками, в полости между которы;I диаметрально противоположно расположены напорные воздуховоды с расширяющимися соплами иа концах, встречно направленными в сторону оси.

2. Устройство по п. 1, отл ич а ющееся тем, что сопла сиабжечы на внутренней поверхности продольными иаиравляющими ребрами и имеют на выходе косой срез овального сечения.

515919

Фиг. 4

Составитель Ю. Мартинчик

Техред Е. Подурушина Корректор М. Кудряшова

Редактор Е. Караулова

Типография, пр. Сапувога, 2

Заказ 1568/3 Изд. ¹ 1480 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5
