Устрой тво для измерения линейных размеров объектов

Устрой тво для измерения линейных размеров объектов

Иллюстрации

Показать все

Реферат

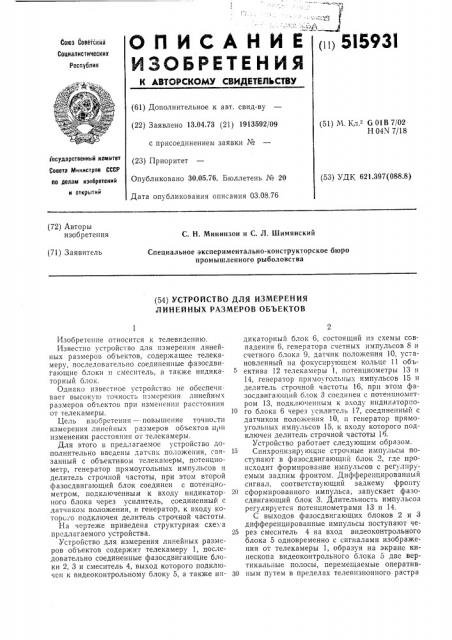

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) SI593I

Сека Совбтскйх

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.04.73 (21) 1913592/09 с присоединением заявки № (23) Приоритет

Опубликовано 30.05.76. Бюллетень № 20

Дата опубликования описания 03.08.76 (51) М. Кл. G 01В 7/02

Н 04М 7/18

Государственный комитет

Совета тттииистров СССР оо делам изобретений и открытий (53) УДК 621.397(088.8) (72) Авторы изобретения

С. Н. Мининзон и С. Л. Шимянский (71) Заявитель

Специальное экспериментально-конструкторское бюро промышленного рыболовства (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ЛИНЕЙНЫХ РАЗМЕРОВ ОБЪЕКТОВ

Изобретение относится к телевидению.

Известно устройство для измерения линейных размеров объектов, содержащее телекамеру, последовательно соединенные фазосдвигающие блоки и смеситель, а также индикаторный блок.

Однако известное устройство не обеспечивает высокую точность измерения линейных размеров объектов при изменении расстояния от телекамеры.

Цель изобретения — - повышение точно.ти измерения линейных размеров объектов прп изменении расстояния от телекамеры.

Для этого в предлагаемое устройство дополнительно введены датчик положения, ".вязанный с объективом телекамеры, потенциометр, генератор прямоугольных импульсов и делитель строчной частоты, при этом второй фазосдвигающий блок соединен с потенциометром, подключенным к входу индикаторного блока через усилитель, соединенный с датчиком положения, и генератор, к входу. которого подключен делитель строчной частоты.

На чертеже приведена структурная схе, а предлагаемого устройства.

Устройство для измерения линейных размеров объектов содержит телекамеру 1, последовательно соединенные фазосдвигающие блоки 2, 3 и смеситель 4, выход которого подключен к видеоконтрольному блоку 5, а также индикаторный блок 6, состоящий из схемы ccâпадения б, генератора счетных импульсов 8 и счетного блока 9, датчик положения 10, ус,ановленный на фокусирующем кольце 11 объектива 12 телекамеры 1, потенциометры 13 и

14, генератор прямоугольHûх импульсов 15 и делитель строчной частоты 16, при этом фазосдвигающий блок 3 соединен с потенциометром 13, подключенным к входу индикаторпо10 ro блока 6 через усилитель 17, соединенный с датчиком положения 10, и генератор прямоугольных импульсов 15, к входу которого подключен делитель строчной частоты 16.

Устройство работает следующим образом.

15 Синхронизирующне строчные импульсы поступают в фазосдвигающий блок ?, где происходит формирование импульсов с регулируемым задним фронтом. Дифференцированный сигнал, соответствующий заднему фронту

20 сформированного импульса, запускает фазосдвигающий блок 3. Длительность импульсов регулируется потенциометрами 13 и 14.

С выходов фазосдвигающих блоков 2 и 3 дифференцированные импульсы поступают че25 рез смеситель 4 на вход видеоконтрольного блока 5 одновременно с сигналами изображения от телекамеры 1, образуя на экране кинескопа видеоконтрольного блока 5 две вертикальные полосы, перемещаемые оператив30 ным путем в пределах телевизионного растра

51593!

Формула изобретения

Составитель А. Кузнецов

Техред Е. Подурушина

Корректор М. Кудряшова

Редактор Е. Караулова

За:саз 1568!4 Изд. № 1480 Тираж 864 Г1одписное

ЦНИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий

113035, Л,осква, >К-35, Раушская иаб., д. 4 5

Типограф я, к:,:. Сапунова, 2

Временной интервал между полосами, совмещенными с краями изображения объекта, имитирует угловой размер последнего.

Для формирования импульса, пропорционального линейному размеру измеряемого объекта, на генератор прямоугольных импульсов

15 через усилитель 17 подается управляющее напряжение от датчика положения 10, Коэффициент усиления усилителя 17 определяется величиной напряжений, снимаемых с датчика положения 10 и потенциометра 13.

Величина же напряжения, c»èìàåìoãî с датчика положения !О, определяется положением фокусирующего кольца 11 обьектива 12 телекамеры 1 (расстоянием до плоскости предмета) .

Сформированный в генераторе прямоугольных импульсов 15 импульс, пропорциональный размеру измеряемого объекта, поступает на схему совпадения 7, куда одновременно с генератора счетных импульсов 8 поступают счетные импульсы. На выходе схемы совпадения 7 образуется сигнал с количеством счетных импульсов, пропорциональным линейному размеру объекта, Длительность формируемого в генераторе прямоугольных импульсов !5 пмнульса в зависимости от удаленности объекта может превысить длительность строки телевизионного разложения, поэтому генератор прямоуголы.ых импульсов 15 запускается через делитель строчной частоты 16.

Устройство для измерения линейных размеров объектов, содержащее телекамеру, последовательное соединенные фазосдвигающие блоки и смеситель, а также индикаторный блок, отл ич а ющееся тем, что, с целью повышения точности измерения линейных размеров объектов при изменении расстоянп» от телекамеры, дополнительно введены датчик поло>кения, связанный с объективом т, лекамеры, потенциометр, генератор прямоугольных импульсов и делитель строчной частоты, прн этом второй фазосдвигающий блок соединен с потенциометром, подключенным к входу индикаторного блока через усилитель, соединенный с датчиком положения, и генератор, к входу которого подключен делитель строчной частоты.
