Устройство подавления помех
Патент 516199
Авторы
Устройство подавления помех
Иллюстрации
Реферат

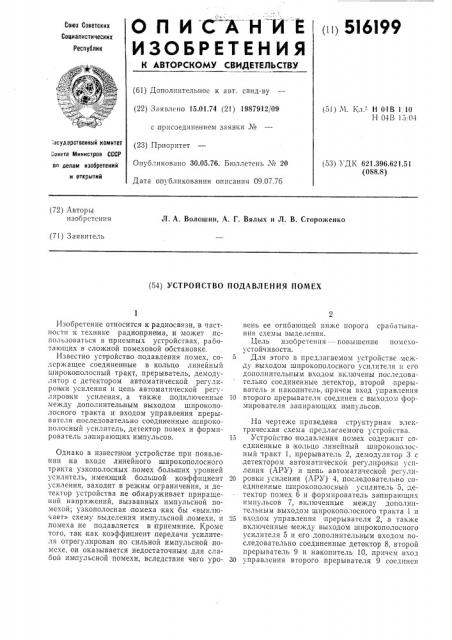

ОП ИСА НИ Е
ИЗОЬРЕтЕНИЯ (»1 5 I 6199
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (61) Дополнительное .к авт. свид-ву (22) Заявлено 15.01.74 (21) 1987912/09 с,присоединенивм заявки № (51) .Ч. Кл. - Н 04В i 10
Н 04В 15,04
Совета Министров СССР по делам изобретений н открытий (53) УДК 621.396.621I.51 (088.8) Опубликовано 30.05.76, Бюллетень ¹ 20
Дата опубликования описания 09.07.76 (72) Авторы изобретения
Л. А. Волошин, А. Г. Вялых и Л. В. Стороженко (71) Заявитель (54) УСТРОЙСТВО ПОДАВЛЕНИЯ ПОМЕХ
"сУдарственнмй комитет (23) Приори е
Изобретение относится к радиосвязи, в частности к технике .радиопривма, и может использоваться в приемных устройствах, работающих в сложной помеховой обстановке.
Известно устройство подавления, помех, содержащее соединенные в кольцо линейный широкополосный тракт, прерыватель, демодулятор с детектором автоматической регулировки усиления и цепь автоматической регулировки усиления, а также .подключенные между дополнительным выходом широкополосного тра кта и входом управления прерывателя последовательно соединенные широкополосный усилитель, детектор помех и формирователь запирающих импульсов.
Однако в известном устройстве при появлении на входе линейного широкополосного тракта узкополосных помех больших уровней усилитель, имеющий большой коэффициент усиления, заходит в режим ограничения, и детектор устройства не обнаруживает приращений напряжений, вызванных импульсной помехой; узкополосная помеха как бы «выключает» схему выделения импульсной ломехи, и помеха не подавляется в приемнике. Кроме того, так как коэффициент передачи усилителя отрегулирован по сильной импульсной помехе, он оказывается недостаточным для слабой импульсной помехи, вследствие чего уровень ее огибающей ниже порога срабатывания схемы выделения.
Цель изобретения — повышение помехоустойчивости.
5 Для этого в предлагаемом устройстве между выходом широкополосного усилителя и его дополнительным входом включены последовательно соединенные детектор, второй прерыватель и накопитель, причем вход управления
10 второго прерывателя соединен с выходом формирователя запирающих импульсов.
На чертеже приведена структурная электрическая схема предлагаемого устройства.
15 Устройство подавления помех содержит соединенные в кольцо линейный широкополосный .тракт 1, прерыватель 2, демодулятор 3 с детектором автоматической регулировки усиления (АРУ) и цепь автоматической регули20 ровки усиления (АРУ) 4, последовательно соединенные широкополосный усилитель 5, детектор помех 6 и формирователь запирающих импульсов 7, включенные между дополнительным выходом широкополосного тракта 1 н входом управления прерывателя 2, а также включенные между выходом широкополосного усилителя 5 и его дополнительным входом последовательно соединенные детектор 8, второй прерыватель 9 и накопитель 10, причем вход
30 управления второго прерывателя 9 соединен
516199
Составитель И. Черняк
Техрсд 3. Тараненко
Корректор А. Галахова
Редактор Е. Караулова
Подписное
Иад. № 1410
Тираж 864
Ч а к аз 1451/7
Типография, пр. Сапунова, 2 с выходом формирователя запирающих импе JlhCOB 7.
Устройство работает следующим образом.
Поступающие на вход устройства сигнал и импульсная помеха обрабатываются в канале выделения сигнала, состоящем из линейного широкополосного тракта 1, прерывателя 2, демодулятора 3 с детектором АРУ и цепи ЛРУ
4. С,дополнительного выхода широкополосного тракта 1 смесь сигнала и импульсной помехи усиливается в усилителе 5 и попадает на детектор помех 6, в момент появления импульсной помехи .в формирователе 7 формируется за пирающий импульс, .который поступает на прерыватель 2 канала выделения сигнала и запирает его на время действия помехи, не пропуская помеху в демодулятор 3. В отсутствии помехи прерыватель 2 открыт, и сигнал свободно проходит в,демодулятор 3.
Чтобы исключить влияние им тульсной помехи на работу усилителя 5, т. е. обеспечить малую инерционность схемы выделения, напряжение ЛРУ, вырабатываемое детектором 8, подается на на копитель 10 через прерыватель
9, который управляется теми же импульсами, что и прерыватель 2. В момент, действия импульсной помехи прерывается цепь АРУ, чем исключается подзарядка емкости накопителя
10 импульсной помехой.
Выбор параметров нако|пителя 10 с учетом прерывания позволяет четко отслеживать изменение уровня узкополосных помех.
Таким образом, благодаря дополнительной цепи АРУ mo помехе, охватывающей шипокополосный усилитель 5 и состоящей из детектора 8, второго прерывателя 9 и накопителя
10, а также благодаря,малоинерционности этой АРУ удается повысить помехоустойчи10 вость всего устройства.
Формула изобретения
Устройство подавления помех, содержащее соединенные в кольцо линейный широкополос15 ный тракт, прерыватель, .демодулятор с детектором автоматической регулировки усиления и цепь автоматической регулировки усиления, а также, подключенные между дополнительHbllxI выходом широко1полоснаго тракта и вхо20,дом управления прерывателя последовательно соединенные широкополосный усилитель, детектор помех и формирователь запирающих импульсов, отличающееся тем, что, с целью повышения помехоустойчивости, между
25 выходом широкополосного усилителя и его дополнительным входом выключены последовательно соединенные детектор, второй прерыватель и накопитель, причем вход управления второго прерывателя соединен с выходом
30 формирователя за пирающих им пульсов.
