Устройство для крепления печатных плат

Устройство для крепления печатных плат

Иллюстрации

Показать все

Реферат

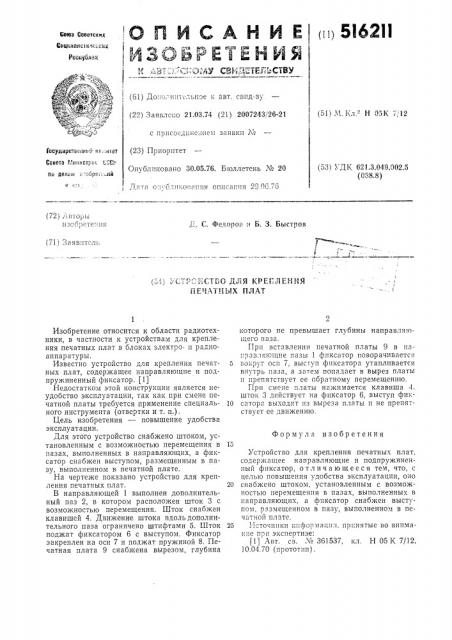

О Л И CА Н И Е|пп5I62ll

НИЯ

Сева Свветсннд

Свц ;а»во 5 д еоккт

p „„" r»

И "ОмЕ" !

61) До -н те-,ьцое к авт впд-ву (51) М. Кл. - Н 05К 7, 12 (22) Заявлено 21,03.74 (21) 2007243 26-21 с присоедпне:шем заявки М (23) Приоритет

Государственна..,. кл..;батат

Совета Мв»ест;о; !. Св до делам . . оре,: ..ий (53) УДК 621.3.049.002.5 (088.8) Спублпковано 30.05.76. Бюллетень ¹ 20

Дата о::уб.".икот:àпия оппса пя 2906.76 (72) Авторы

IIýëát)ð-с ", )IS :-,. С. Федоро.;и Б. 3. Быстров

t

А (71) Заявитель (54) „"С "Р".1"„=Ст О ДЛЯ КРЕГ :ЛЕ1ИЯ

ПЕЧАТПЫХ ПЛАТ

Формула изобретения

Изобретение относится к области радиотехники, в частности к устройствам для крепления печатных плат в блоках электро- п радиоаппаратуры.

Известно устройство для крепления печатных плат, содержащее направляющие и подпружиненный фиксатор. (1)

Недостатком этой конструкции является неудобство эксплуатации, так как при смене печатной платы требуется применение специального инструмента (отвертки и т. п,).

Цель изобретения — повышение удобства эксплуатации.

Для этого устройство снабжено штоком, установленным с возможностью перемещения в пазах, выполненных в направляющих, а фиксатор снабжен выступом, размещенным в пазу, выполненном в печатной плате.

На чертеже показано устройство для крепления печатных плат.

В направляющей 1 выполнен дополнительный паз 2, в котором расположен шток 3 с возможностью перемещения. Шток снабжен клавишей 4. Движение штока вдольдополнительного паза ограничено штифтами 5. Шток поджат фиксатором 6 с выступом. Фиксатор закреплен на оси 7 и поджат пружиной 8. Печатная плата 9 снабжена вырезом, глубина которого не превышает глубины направляющего паза.

При вставленип печатной платы 9 в паправлгпощие пазы 1 фиксатор поворачивается во руг осп 7, выступ фиксатора утаплпвается внутрь паза, а затем попадает в вырез платы и препятствует ее обратному перемещению, При смене платы нажимается клавиша 4. шток 3 действует на фиксатор 6, выступ фиксатора выходит из выреза платы и не препятствует ее движению.

Устройство для крепления печатных плат, содержащее направляющие и подпружиненный фиксатор, о тли чающее с я тем, что, с целью повышения удобства эксплуатации, оно

20 снабжено штоком, установленным с возможностью перемещения в пазах, выполненных в направляющих, а фиксатор снабжен выступом, размещенном в пазу, выполненном в печатиoi плате.

25 ..сточники ш;формаи :i, принятые во внпман,е при экспертизе: (1) Авт. св. № 361537, кл. Н 05 K 7/12, 10.04.70 (прототип) .
