Реферат

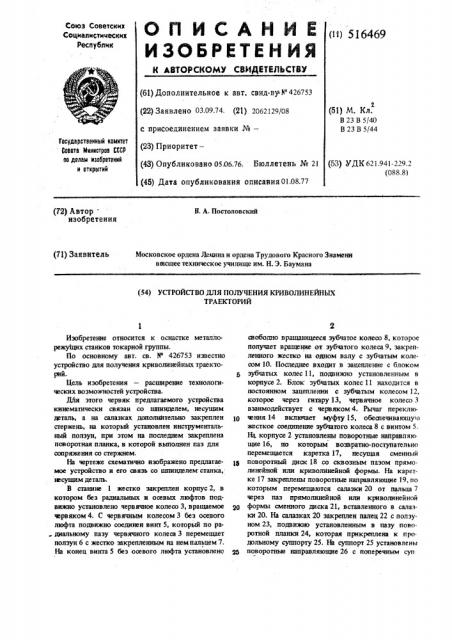

(11) 51б4б9

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву И 426753 (51) M. Кл. а

В 23 В 5/40

В 23 В 5/44 (22) Заявлено 03.09.74. (21) 2062129/08 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.06.76. Бюллетень № 21 (45) Дата опубликования описания 01.08.77

Государственный комитет

Совете Министров СССР оо делам изобретений н открытий (53) УДК 621.941-229.2 (088.8) 8. А. Постоловский (72) Автор изобретения (71) Заявитель

Московское ордена Ленина и ордена Трудового Красного Знамени ввтсшее техническое училище им. Н. Э. Баумана (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ КРИВОЛИНЕЙНЫХ

ТРАЕКТОРИЙ

Изобретение относится к оснастке металлорежущих станков токарной группы.

По основному авт. св. F 426753 известно устройство для получения криволинейных траекторий. б

Цель изобретения — расширение технолотических возможностей устройства.

ДЛя этого червяк предлагаемого устройства кипе матически связан со шпинделем, несущим деталь, а на салазках дополнйтелыю закреплен 1О стержень, на который установлен инструментальный ползун, при этом на последнем закреплена поворотная планка, в которой выполнен паз для сопряжения со стержнем.

На чертеже схематично изображено предлагае- 15 мое устройство и его связь со шпинделем станка, несущим деталь.

В станине 1 жестко закреплен корпус 2, в котором без радиальных и осевых люфтов подвижно установлено червячное колесо 3, вращаемое 2р червяком 4. С червячным колесом 3 без осевого люфта подвижно соединен винт 5, который по радиалыюму пазу червячного колеса 3 перемещает ползун 6 с жестко закрепленным на нем пальцем 7.

На конец винта 5 без осевого люфта установлено рб свободно вращающееся зубчатое колесо 8, которое цолучает вращение от зубчатого колеса 9, закрепленного жеспсо на одном валу с зубчатым колесом 10. Последнее входит в зацепление с блоком зубчатых колес 11, подвижно установленным в корпусе 2. Блок зубчатых колес11 находится в постоянном зацеплении с зубчатым колесом 12, которое через гитару 13, червячное колесо 3 взаимодействует с червяком 4. Рычаг переключения 14 включает муфту 15, обеспечивающу о жесткое соединение зубчатого колеса 8 с винтом 5.

На. корпусе 2 установлены поворотные направляющие 16, по которым возвратно-поступательно перемещается каретка 17, несущая сменный поворотный писк 18 со сквозным пазом прямолинейной или криволинейной формы. На каретке 17 закреплены поворотные направляющие 19, по которым перемещаются салазки 20 от пальца 7 через паз прямолинейной или криволинейной формы сменного диска 21, вставленного в салазки 20. На салазках 20 закреплен палец 22 с ползуном 23, подвижно установленным в пазу поворотной планки 24, которая прикреплена к продольному суппорту 25. На суппорт 25 установлены поворотнью направляющие 26 с поперечным суп

5! 6469

35

50 портом 27 и инструментальным приводом 28.

Конец червяка 4 через зубчатые колеса 29 и 30 кинематически связан со шпинделем 31, несущим деталь. Коробка скоростей 32 служит для изменения скорости вращения шпинделя 31, а тормоз 33 — для фиксации блока зубчатых колес 11. Ви1тт 34 предназначен для перемещения попереп1ого суппорта 27.

Устройство работает следующим образом.

Для обработки заготовки кулачка, закрепленной на шпинделе 31 по замкнутому профилю, необходимо, чтобы вращение червячного колеса 3 и шпинделя 31 было кратным или равным. Кратность вращения червячного колеса 3 и шпинделя.31 достигается выбранным передаточным отношением конических зубчатых колес 29 и 30 и коробки скоростей 32, при этом муфта 15 и гитара 13 должны быть выключены. После настройки требуемого передаточного отношения вращения шпинделя 31 и червячного колеса 3 винтом 5 перемещается ползун 6 с пальцем 7 на требуемый зксцентриситет е. Приводим в движение червяк 4, от которого получает движение червячное колесо 3 с пальцем 7, движущимся по круговой траектории, Палец7 через сквозные пазы в дисках 18 и 21, которые вставлены в каретку 17 и салазки 20, сообщает последним возвратно-поступателыгые движения, Сложные строго перпендикулярные движения каретки 17 и салазок 20 обеспечивают получение замкнутой траектории на любой точке салазок 20 и пальце 22. Для получения круговой траектории на любой точке салазок 20 необходимо, чтобы прямолинейный паз в диске 18 был установлен строго перпендикулярно движению каретки 17, при этом эксцентриситет е будет радиусом полученной круговой траектории на любой точке салазок. На салазках 20 жестко закреплен палец 22 с подвижно установленным ползуном 23, который, перемещаясь по пазу поворотной планки 24, закрепленной к продольному суппорту 25, сообщает ему прямолинейное возвратно-поступательное движение по величине, равное 2е в каждую сторону, но при этом прямолинейный паз в планке 24 должен быть установлен строго перпендикулярно движению продольного суппорта 25. Для изменения величины и закона движения продольнэго суппорта25 без изменения эксцентриситета достаточно изменить положение паза в планке 24 или в каретке 17. Если паз в каретке 17 установлен под углом к ее движению, а в салазках 20 прямолинейный паэ установлен перпендикулярно движению, тогда сложенное перпендикулярное движение каретки 17 и салазок 20 обеспечивает получение замкнутой траектории — эллипса на любой точке салазок. Эллиптическая траектория дает воэможность также изменять величину и закон движения продольного суппорта 25 за счет поворота направляющих 16. При этом перемещение продольного суппорта 25 возможно по,большой или малой оси, или их промежуткам. При необходимости получить продольным суппортом 25 более сложного закона движения, например когда любая точка салазок 20 описывает спиральную траекторию, в устройстве необходимо включить муфту 15, а тормоз 33 отключить, если гитара используется для изменения скорости вращения винта 5, При замене прямолинейных пазов на криволинейные также возможно изменение закона движения продольного суппорта 25.

Одновременно с вращением червячного колеса 3, вращаемого червяком 4, получает вращение и шпиндель 31 через конические колеса 29 и 30.

Сложенные поворотные движения шпинделя 31 и осевое прямолинейное возвратно-поступательное перемещение продольного суппорта 25 с инструментом позволяет получить замкнутый профиль на заготовке кулачка. При передаточном отношении вращения шпинделя 31 и червячного колеса 3, равном единице, замкнутый профиль на заготовке кулачка обрабатывается эа полный оборот шпинделя 31 и червячного колеса 3. Если передаточное отношение не равна единице, то за один оборот аппинделя 31 червячное колесо 3 должно совершить полное число оборотов, равное выбранному передаточному отношению.

На требуемую глубину резания винтом подачи 34 по направляющим 26 перемещают поперечный суппорт 25 с приводом инструмента 28. Для установки инструмента (фрезы) под требуемым углом относительно оси шпинделя 31 с заготовкой служат поворотные направляющие 26.

Формула изобретения

Устройство для получения криволинейных траекторий по авт. св. У 426753,отл и чаю щ еес я тем, что, с целью расширения технологических возможностей устройства, например обработки цилиндрических кулачков, червяк устройства кииематически связан со шпинделем, несущим деталь, а на салазках дополнительно закреплен стержень, на который установлен инструментальный ползун, при этом на последнем закреплена поворотная планка, в которой выполнен паэ для сопряжения со стержнем.

516469

Составитель E. Макарова

Техред А Демьянова

Редактор И. Бродская

Корректор А. Гриценко

Заказ 748/172 Тираж 1178 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открыий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент™, г. Ужгород, ул. Проектная, 4
